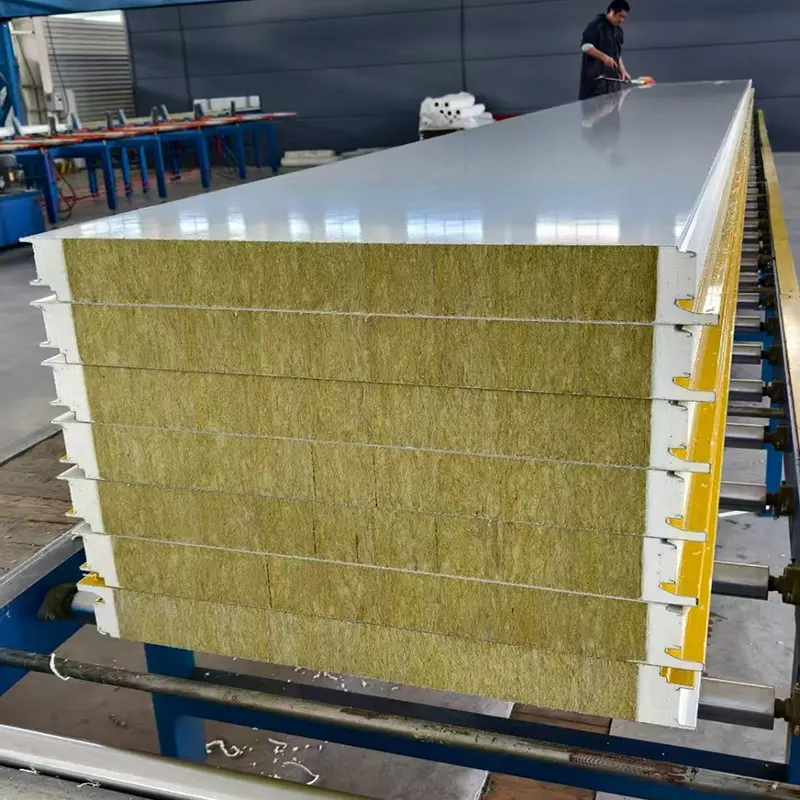

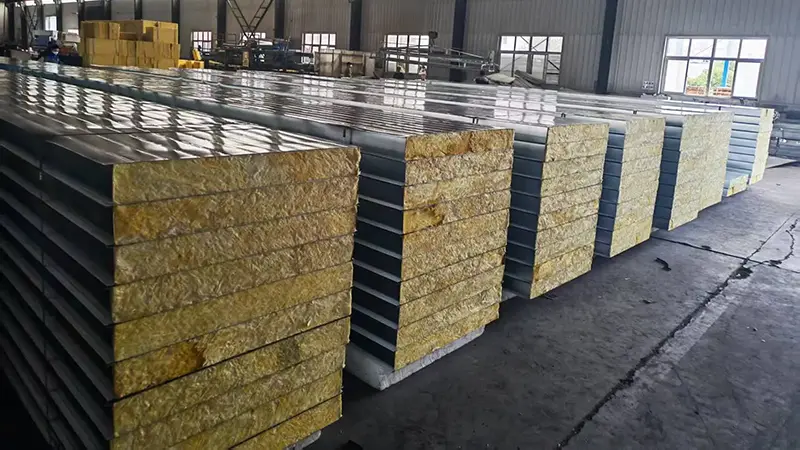

A tetőtéri kőzetgyapot szendvicspanelek, más néven fémbevonatú kompozit panelek, két vékony fémlapból állnak, amelyek egy könnyű maganyaghoz vannak ragasztva. A burkolólapok jellemzően 0,4–0,8 mm vastagok, és lehetnek horganyzott acél, színbevonatú acél, Al-Zn bevonatú acél vagy alumíniumötvözet. A maganyagot tűzbiztonsági, hőszigetelési és költségvetési követelmények alapján választják ki. Gyakori magválaszték a kőzetgyapot, a merev poliuretán (PU) és a polisztirol (EPS). A burkolatok és a mag ragasztóval vannak összeragasztva, így feszített bőrszerkezetet alkotnak. A fémburkolatok húzó- és nyomóerőket hordoznak, míg a mag átviszi a nyírófeszültséget, és elválasztja egymástól a burkolatokat, ami nagy hajlítási merevséget eredményez a panel súlyához képest.
A tetőtéri kőzetgyapot szendvicspanelek általában 50–200 mm vastagok, 900–1000 mm hatékony szélességgel. A PU szendvicspanelek vastagsága 30-100 mm, effektív szélessége 1000 mm. Az EPS szendvicspanelek 50 mm-től 250 mm vastagságig kaphatók, 1150 mm vagy 1200 mm effektív szélességgel. A panel hossza általában legfeljebb 12 000 mm, és egyedi hosszúságok is előállíthatók a projekt követelményeinek megfelelően.
| Teljesítménymutató | Poliuretán (PU) mag | Kőgyapot mag | Polisztirol (EPS) mag | Szabványos referencia |
|---|---|---|---|---|
| Magsűrűség | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Hővezetőképesség | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Környezeti hőmérsékleten mérve |
| Bond Strength | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | A homlokzat és a mag között |
| Égési teljesítmény | B1 osztály | A osztály (nem éghető) | B2 osztály | GB 8624 |
| Tűzállósági besorolás | Nincs megadva | ≥60 perc ≥80 mm vastagság esetén | Nincs megadva | Tűzpróbákkal igazolva |
| Hajlító teherbírás | ≥0,5 kN/m L₀/200-nál | ≥0,5 kN/m L₀/250-nél | ≥0,5 kN/m L₀/250-nél | Elhajlási határ |
| Közös vastagság | 30-100 mm | 50-200 mm | 50-250 mm | Testreszabható |
| Hatásos szélesség | 1000 mm | 900-1000 mm | 1150-1200 mm | Szabványos szélességek |
A panel úgy viselkedik, mint egy I-sugár. A fém burkolatok karimákként működnek, amelyek húzó- és nyomófeszültséget hordoznak. A mag hálóként működik, átadva a nyíróerőket. A magvastagság növelése növeli a hajlítási merevséget anélkül, hogy jelentős súlyt adna, mivel a magsűrűség alacsony. Mindhárom magtípusnak teljesítenie kell a minimális 0,5 kN/m hajlítási teherbírást a megadott lehajlási határérték alatt. A kőzetgyapot és EPS panelek tesztelése L₀/250, míg a PU panelek L₀/200.
A ragasztási szilárdság követelményei magtípusonként változnak. Az EPS panelekhez 0,1 MPa feletti kötési szilárdság szükséges, a PU panelekhez legalább 0,09 MPa, a kőzetgyapot panelekhez pedig 0,06 MPa feletti. A lefejtési vizsgálat során a burkolaton maradó maganyagnak egyenletesen el kell oszlani, és a ragasztott terület legalább 85%-át le kell fednie. Ez a követelmény segít megerősíteni, hogy a burkolat és a mag továbbra is egyetlen egységként működik.
A tűz viselkedését elsősorban a mag határozza meg. A kőzetgyapot magok nem éghetőek, és legalább 60 perces tűzállósági besorolást biztosítanak 80 mm vagy annál nagyobb vastagság esetén. A PU magok elérhetik a B1 osztályú égésgátló besorolást. Az EPS magok B2 osztályúak, és alacsony tűzbiztonsági követelményekkel rendelkező területekre korlátozódnak. A projekt tűzkódjainak kell irányítaniuk a mag kiválasztását.
A PU magok a legalacsonyabb hővezető képességgel rendelkeznek 0,027 W/(m·K) vagy kisebb értéknél, ezt követi az EPS 0,041 W/(m·K) és a kőzetgyapot 0,045 W/(m·K). A kiválasztásnak egyensúlyban kell lennie a szigetelési célok, a tűzállóság és a költségvetés között. Egy adott szigetelési követelmény mellett a PU panelek vékonyabbak lehetnek, mint az EPS vagy kőzetgyapot panelek.
A kőzetgyapot magpanelek olyan épületekben használhatók, amelyek nem éghető burkolóanyagot igényelnek, például nagy tűzveszélyes ipari üzemekben, középületekben, tisztaterekben és olyan területeken, ahol a tűzvédelmi előírások A osztályú anyagokat írnak elő. Jó hangelnyelést is biztosítanak, ami hasznos zajos környezetben.
A PU magpanelek olyan projektekhez megfelelőek, ahol korlátozott vastagságon belül maximális hőszigetelésre van szükség, például hűtőházakban, szabályozott hőmérsékletű raktárakban és energiahatékony épületekben. B1 tűzvédelmi besorolásuk sok alkalmazásban elfogadhatóvá teszi őket, de a helyi tűzvédelmi előírásokat meg kell erősíteni.
Az EPS magpanelek gazdaságos megoldást jelentenek alacsony tűzbiztonsági követelményeket támasztó épületekben, mint például ideiglenes építmények, mezőgazdasági épületek és egyes raktárak. Alacsonyabb költséggel jó szigetelést biztosítanak, de B2 besorolásuk korlátozza a használatot lakott vagy magas kockázatú területeken.
A kőzetgyapot az egyetlen nem éghető lehetőség a három közül, és biztosítja a legmagasabb tűzállóságot. A PU B1-et érhet el, míg az EPS B2-t. Szigorú tűzvédelmi előírásokkal rendelkező épületeknél általában kőzetgyapot szükséges.

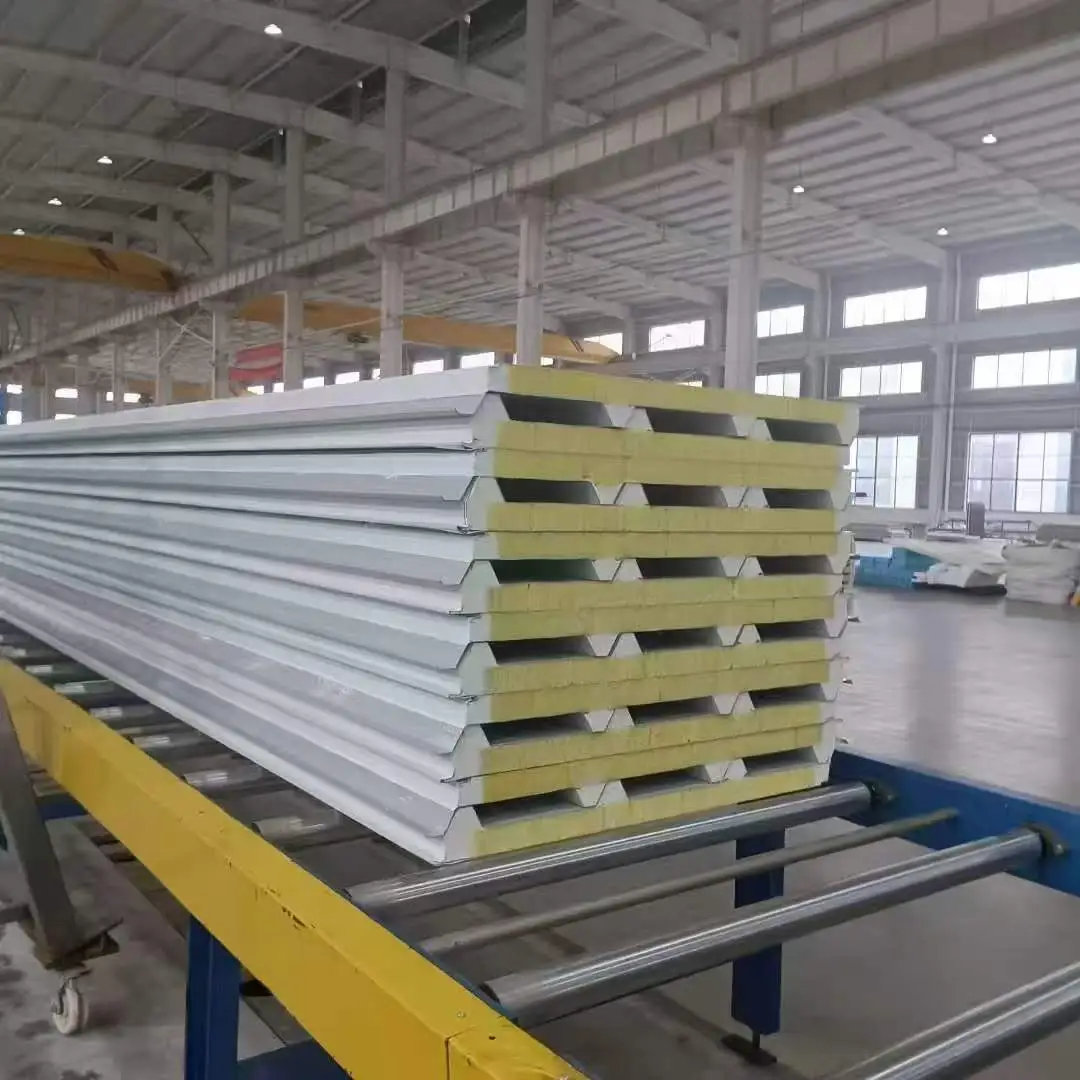

Igen, a szendvicspanelek falakhoz és tetőkhöz is használhatók, de a tetőpanelekhez további funkciókra is szükség lehet, például erősebb profilokra, jobb vízelvezető kialakításra és nagyobb szélellenállásra. Erősítse meg a gyártóval, hogy a kiválasztott panel megfelel a tetőterhelési követelményeknek.
A PU jobb hőszigetelést kínál egységnyi vastagságonként és nagyobb kötési szilárdságot, de többe kerül. Az EPS könnyebb és olcsóbb. Ha a szigetelési célokat egy vastagabb EPS panellel el lehet érni, ez lehet a gazdaságosabb választás. A döntést a hőkalkulációnak kell vezérelnie.
A vonatkozó szabványok közé tartozik a JC/T 868 a fémbevonatú poliuretán szendvicspanelekhez, a JC/T 869 a fémfelületű kőzetgyapot szendvicspanelekhez és a JC/T 689 a fémfelületű polisztirol szendvicspanelekhez. A projektleírásoknak és az elfogadási kritériumoknak hivatkozniuk kell ezekre a dokumentumokra.
