SENBO Építőanyagokszélfogó és porelzáró rendszerek gyártója és szállítója a szabadtéri ömlesztett anyagok tárolására szolgáló udvarokhoz. Fő termelési bázisunk a kínai Tiencsinben, Jinghai gazdaságfejlesztési zónában található. Szakterületünk a perforált fémpanelek és a rugalmas szövött háló az igényes ipari és kikötői alkalmazásokhoz.
Termékeinket szélcsatornás teszteléssel, numerikus szimulációval és olyan teljes körű helyszíni projektekkel validálták, mint például a 14 km-es szélfogó telepítés a Fangchenggang terminálon. A szerkezeti tervezést, az aerodinamikai tervezést és az anyagok tartósságát egyesítjük, hogy megbízható porkezelési megoldásokat kínáljunk, amelyek megfelelnek a környezetvédelmi előírásoknak.

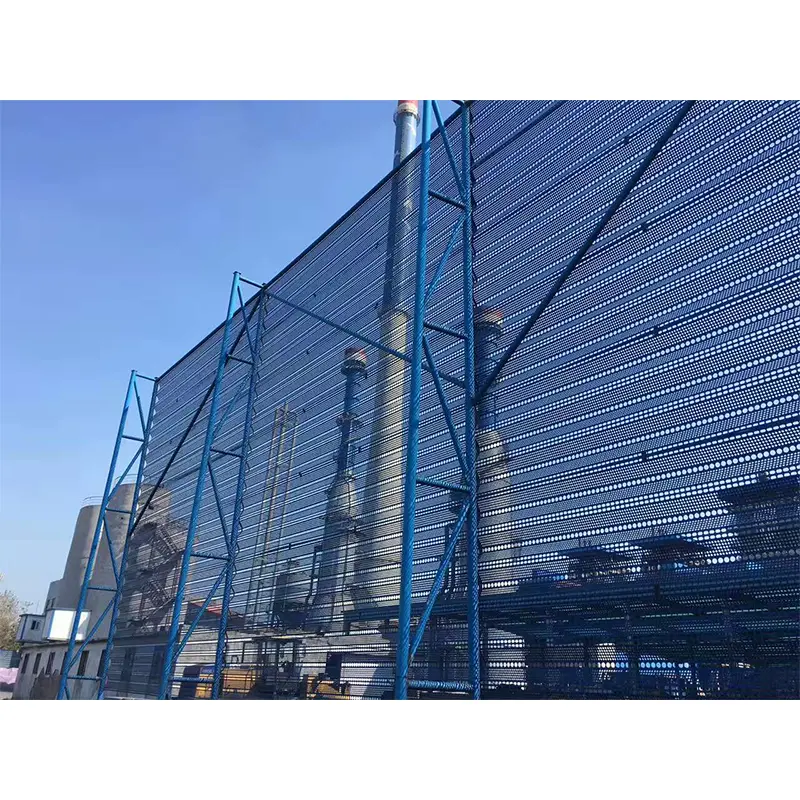

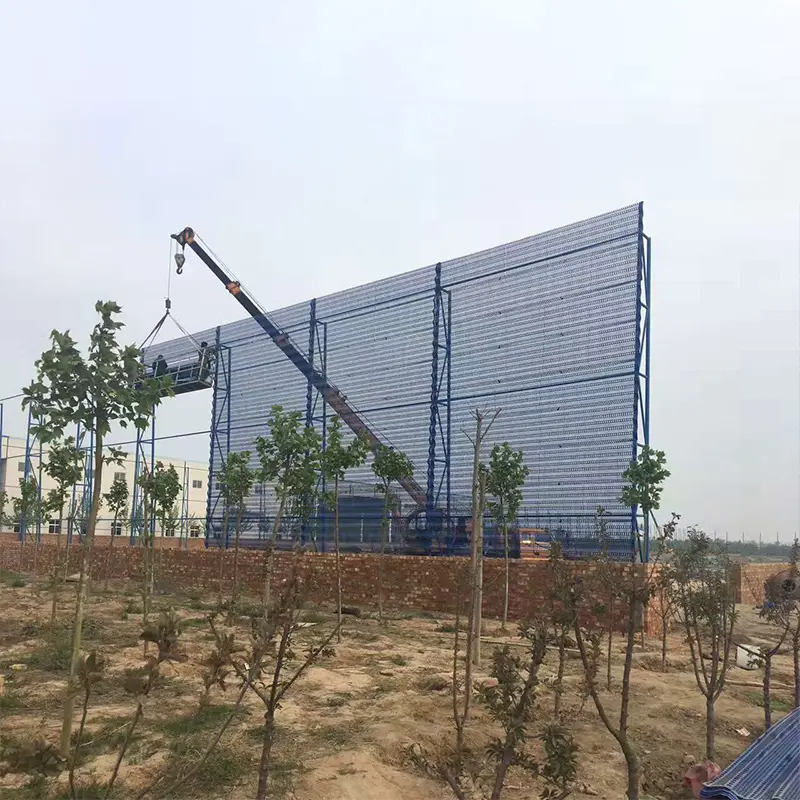

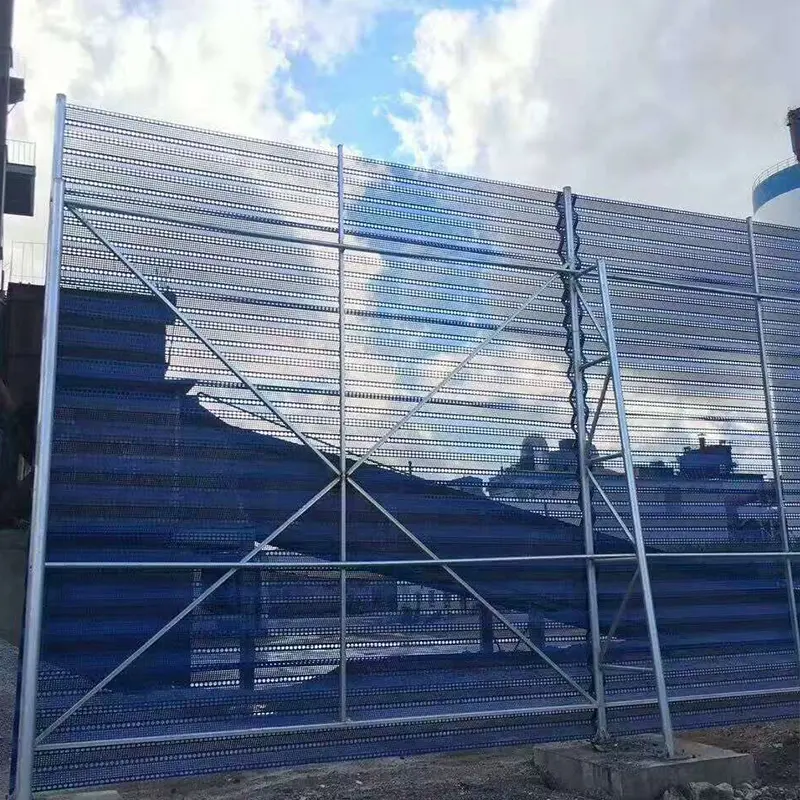

A szélfogó és porvédő háló, más néven szélfogó falak vagy porelnyomó akadályok, perforált fémpanelekből vagy acél tartószerkezetre szerelt polimer szőtt hálóból áll. Általában a széllel szembeni oldalon vagy a szabadtéri ömlesztett anyagtároló udvarok kerülete körül telepített létesítmények a természetes széláramlási mező megváltoztatásával csökkentik a por eloszlását.
Amikor a porral teli légáramlás áthalad a szélfogón és a porszűrő hálón, a porelnyomás három mechanizmuson keresztül valósul meg. Először is csökkenti a bejövő szél sebességét és a mozgási energiát. Másodszor, minimalizálja az örvényáram turbulenciáját a tároló udvar területén, hogy megakadályozza a por levegőbe jutását. Harmadszor, a porózus szerkezetet használja fel a légáramlási energia egy részének eloszlatására és újraelosztására, ezáltal a szél súrlódási sebességét az udvar felületén a porfelfüggesztés küszöbértéke alatt tartja.
A termékek anyaguk alapján két fő típusba sorolhatók.

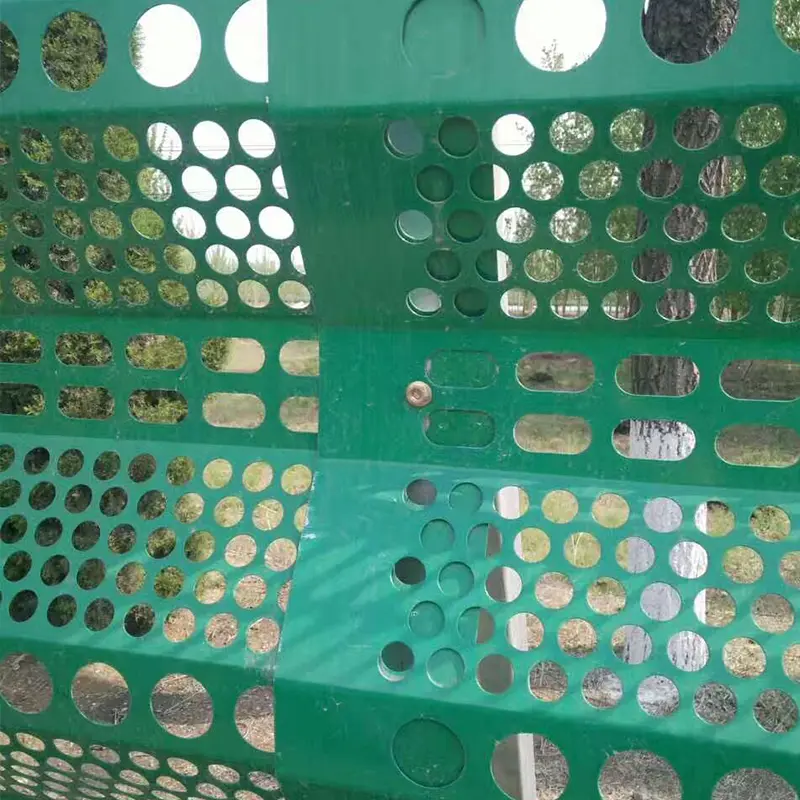

1. Perforált fém panelek:Alapanyagokból, például alacsony szén-dioxid-kibocsátású acélból, horganyzott acélból, színezett acélból, alumínium-magnézium ötvözetből vagy rozsdamentes acélból készül. Az eljárások közé tartozik a nyírás, hajlítás, perforálás, profilozás, tisztítás és elektrosztatikus porbevonat.
A típusok közé tartoznak az egycsúcsos (formázott szélesség 250–500 mm), a kétcsúcsos (formázott szélesség 400–600 mm) és a háromcsúcsos (formázott szélesség 825 mm) kivitelek, amelyek csúcsmagassága 50–100 mm. A szélcsatorna-tesztek igazolták, hogy a 75 mm-es csúcsmagasság optimális szélfogó teljesítményt biztosít a vizsgált körülmények között.
2. Rugalmas szövött hálók:Speciális szövési eljárással előállított, nagy sűrűségű polietilénből (HDPE) készült, olyan adalékokkal, mint UV-stabilizátorok, öregedésgátló szerek és égésgátlók.
A specifikációk között szerepel a tömeg 200–500 g/m², a hálónyílás 3–5 mm és a szélesség 1–5 m (illeszthető); szabványos hossza 100 m tekercsenként. A legfontosabb jellemzők közé tartozik a lángállóság (égésgátlási idő > 4s), a nagy szakítószilárdság egységnyi szélességre (220 kN/m) és az ütésállóság.
A szélcsatorna tesztek azt mutatják, hogy a 30%-os porozitású szélfogó panelek adják a legmagasabb mért szélfogó teljesítményt a vizsgált körülmények között. Az ideális szélfogó távolság a hálómagasság körülbelül 10-szerese, míg a tényleges védett távolság a hálómagasság körülbelül 16-szorosát is elérheti ugyanazon tesztkonfiguráció mellett. Gyenge szél esetén a háló átlagos porelnyomási hatékonysága eléri a 89,77%-ot; erős szélviszonyok között permetezőrendszerrel kombinálva az átlagos hatásfok eléri a 87,55%-ot. Az egyrétegű háló 65–85%-os porelnyomást ér el a referencia mérési módszer alapján, míg a kétrétegű háló meghaladhatja a 95%-ot.
A bejövő szélsebesség és a belső szélnyomás csökkentése, valamint a légáramlási energia egy részének elvezetése révén a rugalmas szélzáró és porszűrő hálók 70–90%-kal csökkenthetik az átlagos szélsebességet a védett zónában a mért szélviszonyok mellett. A pontos csökkentés a gát magasságától, porozitásától, a szél irányától és az akadálytól való távolságtól függ.
A Fangchenggang Terminal egy 18 méter magas, 14 kilométer hosszú szélfogót szerelt fel az integrált porszűrő rendszer részeként. Az intelligens permetezési és takarási intézkedésekkel kombinálva ez egy átfogó, többdimenziós védelmi rendszert hozott létre. A megvalósítást követően az összes szuszpendált részecske (TSP) éves átlagos koncentrációja 47,02 μg/m³-ra, a PM2,5 szintje pedig 14,36 μg/m³-ra esett. Ezek a valós projektadatok igazolják egy integrált porellenőrző rendszer hatékonyságát, amely kombinálja a szélfogó akadályokat, a permetezést és az anyagburkolatot. Kérésre további projektrészletek és monitoring jelentések is rendelkezésre állnak.
A szabadtéri széntároló udvart esettanulmányként alkalmazó numerikus szimulációs tanulmányok azt mutatják, hogy a zárt hurkú (téglalap alakú) elrendezés a legjobb porelnyomási eredményt adja. A félig zárt (U-alakú) konfigurációk közül a gátat a szél felőli oldalon (az uralkodó széllel szemben) hatékonyabban kell elhelyezni, mint a hátoldalon (lefelé); a szél felőli oldalon elhelyezett L alakú elrendezés teljesít a legrosszabbul a szimulált körülmények között.
A 1,5 méter magasságból szabadon leejtett 1 kg súlyú acélgolyóval ütésvizsgálatnak alávetett perforált fémpaneleken törés vagy defekt nem volt. A rugalmas szövött háló szakítószilárdsága 220 kN/m, ütésállósága pedig megfelel a GB16909-1997 szabványnak. Kérésre tesztjelentések állnak rendelkezésre a megfelelőség ellenőrzésére.
Az alább felsorolt összes paraméter gyári szabványos gyártáson vagy hivatkozott tesztelésen alapul. Testreszabás elérhető, hogy megfeleljen a konkrét projektkövetelményeknek.
| Teljesítménymutató | Perforált fém panel | Rugalmas szőtt háló | Teszt alapja / Megjegyzések |
|---|---|---|---|
| Alapanyag | Q235 horganyzott lemez / Színezett acél / Al-Mg ötvözet / Rozsdamentes acél | Nagy sűrűségű polietilén (HDPE) | Anyagtanúsítványok rendelkezésre állnak |
| Anyagvastagság/súly | 0,5-1,5 mm | 200-500 g/m² | |
| Egy egység szélessége | Egycsúcsos: 250-500 mm / Duplacsúcs: 400-600 mm / Háromcsúcs: 825 mm | 1-5 m (illeszthető) | |
| Csúcsmagasság | 50–100 mm (Optimális: 75 mm tesztelt körülmények között) | Nem alkalmazható | Szélcsatorna teszt |
| Nyitási arány / porozitás | 30% (Optimális szélfogáshoz tesztelt körülmények között) | 40–60% (levegőáteresztő képesség) | Hivatkozott szélcsatorna teszt |
| Egyrétegű porelnyomási arány | 65–85% | 65–85% | Hivatkozott mérési módszer alapján |
| Kétrétegű porelnyomási arány | ≥95% | ≥95% | Hivatkozott mérési módszer alapján |
| Szélsebesség csökkentése | 70-90% védett zónában | 70-90% védett zónában | Mért szélviszonyok mellett |
| Felületkezelés | Elektrosztatikus porbevonat | UV-álló és égésgátló adalékok | |
| Lángállóság | Nem éghető (fém hordozó) | Égésgátlási idő > 4s |
1. Jelentős, ellenőrizhető porelnyomás.Szélcsatorna-tesztekkel és helyszíni mérésekkel igazolva a porelnyomás mértéke 65–85% egyrétegű háló és ≥95% kétrétegű háló esetén. A 14 km-es Fangchenggang-i szélfogó projekt a TSP-szintek 47,02 μg/m³-ra történő csökkentését mutatta be egy integrált porellenőrző rendszer részeként.
2. Tudományosan megalapozott szélfogó elv.70–90%-kal csökkenti a helyszíni szélsebességet a védett zónában egy hármas hatású mechanizmus révén: csökkenti a szélsebességet, minimalizálja az örvényáramot és eloszlatja a légáramlási energiát.
3. Változatos anyagok, rugalmas választék.A perforált fémpanelek nagy szilárdságot, égésgátlást és öregedésállóságot kínálnak, így alkalmasak állandó telepítésre. A rugalmas szövött háló könnyű, gyorsan felszerelhető és költséghatékony, ideális ideiglenes használatra vagy nagyméretű tárolóhelyekre.
4. Időjárás- és korrózióálló, hosszú élettartamú.A fém panelek elektrosztatikus porbevonattal rendelkeznek, amely UV- és ütésállóságot biztosít. A rugalmas háló UV- és öregedésgátló adalékokat tartalmaz, így biztosítva a tartósságot kültéri környezetben.
5. Rugalmas elrendezés, nagy alkalmazkodóképesség.Különféle formákban konfigurálható (például téglalap, U-alakú vagy L-alakú), és kombinálható permetező- és fedőrendszerekkel, hogy átfogó, többdimenziós porelnyomási megoldást hozzon létre, amely bármilyen méretű tárolóudvarhoz adaptálható.
1.Szélfogó és por elleni védelem a szénbányák, kokszoló üzemek és erőművek szabadtéri széntároló telepein.
2.A kikötőkben és terminálokban lévő ömlesztett rakománygyárak porellenőrzése, mint például a 14 km-es szélfogó háló projekt a Fangchenggang kikötőben.
3.Porelnyomó akadályok acél-, építőanyag- és cementipar szabadtéri anyaggyáraihoz.
4.A vasúti és autópálya-széngyűjtő és -elosztó állomások széntároló telepeinek porszabályozása.
5.Ideiglenes vagy állandó szélfogó létesítmények építkezéseken, utakon és autópálya folyosókon.
Széntelepekhez és nehézipari telephelyekhez:Fontolja meg az állandó perforált fémpaneleket 30%-os porozitással és 75 mm-es csúcsmagassággal az optimális szélfogó teljesítmény érdekében. Válasszon galvanizált vagy Al-Mg ötvözet hordozót elektrosztatikus porbevonattal a hosszú távú korrózióállóság érdekében.
Kikötői terminálok és tengerparti területek esetében:Válasszon Al-Mg ötvözet vagy rozsdamentes acél paneleket, amelyek magas korrózióállósággal rendelkeznek. Fontolja meg az akadálymagasság és a szélterhelés számításait a helyi tervezési előírásoknak megfelelően.
Ideiglenes építkezésekhez vagy rövid távú tároláshoz:A rugalmas HDPE szőtt háló könnyű, gyorsan felszerelhető és költséghatékony. Győződjön meg arról, hogy UV-stabilizátorokat és égésgátlókat tartalmaz a kültéri tartósság érdekében.
Erősen porképződő műveletekhez:A Fangchenggang projektben bemutatott módon a maximális elnyomás elérése érdekében kombinálja a szélfogó akadályokat permetezőrendszerrel és anyagburkolattal.
Hatékony, megbízható megoldást keres a por elleni védekezésre a szabadtéri ömlesztett anyagtároló udvarokon? A perforált fémpanelek vagy nagy polimer szőtt háló formájában kapható szélfogó és porszűrő hálót kiterjedt projekteken keresztül validálták, beleértve a szélcsatorna tesztelését és a 14 km-es telepítést a Fangchenggang kikötőben. Az egyrétegű háló 65–85%-os porelnyomást tesz lehetővé, míg a kétrétegű háló meghaladja a 95%-ot, és 70–90%-kal csökkenti a szélsebességet a védett zónában.
A fém panelek megfelelnek a magas színvonalú állandó létesítményeknek, míg a rugalmas szövött háló megfelel a nagyszabású ideiglenes telephelyek igényeinek. Az elektrosztatikus porbevonat vagy az UV-álló kezelések biztosítják az időjárásállóságot és a hosszú élettartamot. Ha a SENBO szélfogó- és porszűrő hálóját választja, egy bevált, rugalmas megoldást kap, amely látható zöld gátat hoz létre, hatékonyan elnyomja a port és biztosítja a környezeti kibocsátási előírások betartását.
A hivatkozott szélcsatorna tesztek alapján a 30%-os porozitás produkálta a legmagasabb szélfogó teljesítményt a vizsgált körülmények között. Az optimális érték azonban a helyi szélsebességtől, az akadály magasságától és a helyszín elrendezésétől függően változhat. Mérnöki csapatunk segítséget nyújt a helyszínre szabott számítások elvégzésében.
A hatékony védelem érdekében az akadály magasságának általában a raktármagasság 1,2-1,5-szerese kell legyen. Például, ha a raktár 10 méter magas, a sorompónak 12-15 méteresnek kell lennie. A szélcsatorna-tesztek azt mutatják, hogy ideális körülmények között a hatékony védett távolság akár 16-szorosát is elérheti az akadály magasságának.
A perforált fémpanelek merevek, tűzállóak, és alkalmasak állandó telepítésre erős szélben vagy nehéz ipari környezetben. A rugalmas szövött háló könnyű, gyorsan felszerelhető, és költséghatékonyabb ideiglenes vagy nagyszabású alkalmazásokhoz. Mindkettő hasonló porelnyomást ér el, ha megfelelően konfigurálják.
Igen. Tengerparti területekre Al-Mg ötvözet vagy rozsdamentes acél perforált paneleket ajánlunk megfelelő porszórt bevonattal. A rugalmas hálóhoz győződjön meg róla, hogy UV stabilizátorokat és öregedésgátló adalékokat tartalmaz. A part menti régiókban telepített panelek nem mutattak jelentős korróziót három év használat után.
Igen, műszaki tanácsadást kínálunk sorompó elrendezéssel, szerkezeti tervezéssel és beépítéssel kapcsolatban. Csapatunk kérésre szélterhelési számításokat, csatlakozási adatokat és helyszíni útmutatást tud nyújtani.
Kérjük, adja meg a helyszín elhelyezkedését, az uralkodó szélirányt, a készlet méreteit, a szükséges akadálymagasságot, az anyagpreferenciát (fém vagy HDPE), valamint a konkrét környezeti vagy tűzvédelmi követelményeket. Csapatunk részletes ajánlatot és árajánlatot készít.
