A profilozott acéllemezek hidegen alakított panelek, amelyeket bevont vagy bevont acélszalag hullám alakú keresztmetszetű hengerlésével állítanak elő.SENBO ÉpítőanyagokEzeket a lemezeket acélszerkezetes épületek tető-, fal- és padlófelületeihez szállítja, a méretpontosságra, a bevonatteljesítményre és a hosszú élettartamra összpontosítva.
Az alapfelületet az alkalmazási környezetnek és a szükséges tartósságnak megfelelően választjuk ki. A gyakori opciók közé tartozik a tűzihorganyzott acél, az alumínium-cink ötvözetű bevonatú acél, a színes bevonatú acél, a rozsdamentes acél és az alumíniumötvözet. A legtöbb építészeti alkalmazáshoz a horganyzott vagy alumínium-horganyzott acél biztosítja a legjobb egyensúlyt a költség és a korrózióállóság között. A lemezvastagság jellemzően 0,25 mm és 2,3 mm között van, a 0,4 mm és 1,6 mm közötti a leggyakrabban az épületek építésében.
A bevonatrendszer meghatározza, hogy a lemez mennyire ellenáll a légköri korróziónak, és megőrzi megjelenését idővel. Többféle bevonat is elérhető:
Tűzihorganyzott bevonat:A cinkbevonat tömege Z100-tól Z450-ig terjed. A nehezebb bevonatok hosszabb élettartamot biztosítanak korrozív környezetben. A Z275 az általános építési alkalmazások általános specifikációja.
Alumínium-cink ötvözet bevonat:Az AZ150 a tetőfedés standard specifikációja. A bevonat körülbelül 55% alumíniumot, 43,5% cinket és 1,5% szilíciumot tartalmaz, ami három-ötször nagyobb korrózióállóságot biztosít, mint egy hasonló cinkbevonat. Ez alkalmassá teszi a tengerparti és ipari környezetben való használatra.

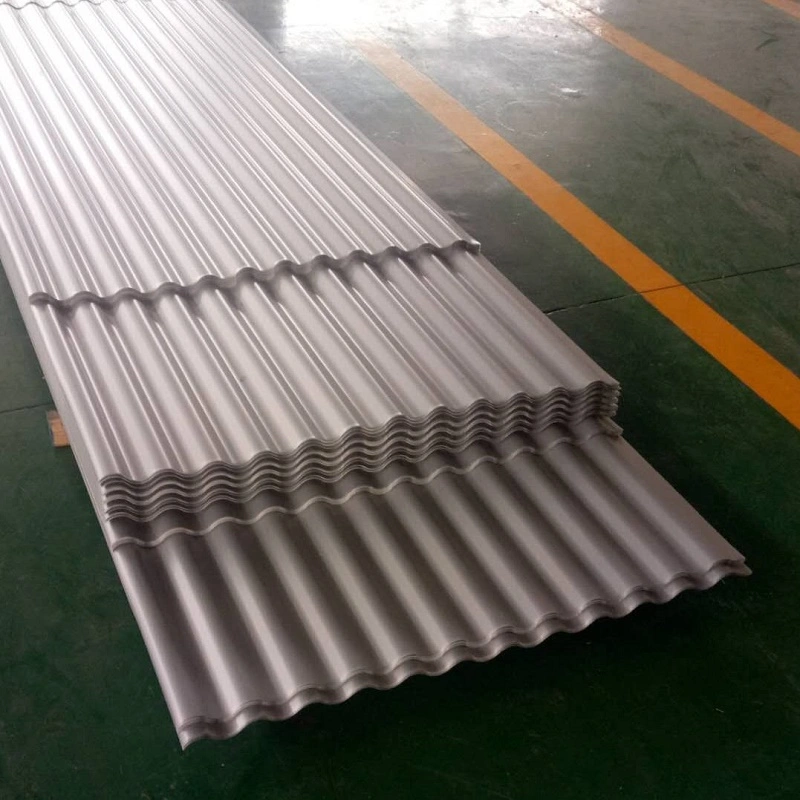

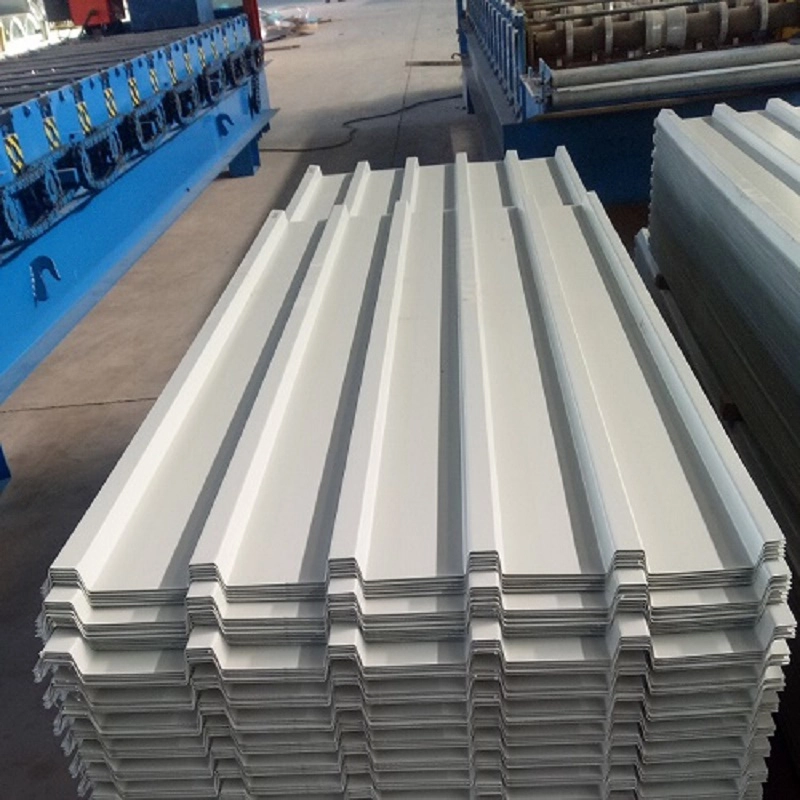

Színes bevonatok:Poliészter (PE), nagy tartósságú poliészter (HDP) és polivinilidén-fluorid (PVDF) bevonat kerül a fémbevonatra esztétikai és további védelmi célokra. A PVDF a legjobb UV-állóságot és színmegtartást kínálja a három közül.
A profilozott acéllemezeket hullámmagasság szerint csoportosítják, ami közvetlenül befolyásolja a hajlítási merevséget és a feszülési képességet:
Alacsony hullámú lapok (30 mm alatti hullámmagasság):Ezek a panelek kisebb hajlítási merevséggel rendelkeznek, és elsősorban falburkolatként használják. Könnyűek és gazdaságosak függőleges alkalmazásokhoz, ahol mérsékelt feszülési követelmények.
Középhullámú lapok (hullámmagasság 30-70 mm):Ezek egyensúlyt biztosítanak a merevség és az anyaghatékonyság között, így tetőn és falon egyaránt alkalmazhatók. Sok ipari épülettető középhullámú profilokat használ.
Nagyhullámú lapok (hullámmagasság 70 mm és magasabb):Ezek biztosítják a legnagyobb hajlítási merevséget, és hosszabb fesztávú vagy nagyobb terhelési igényű tetőrendszerekhez vannak előírva. Általában nagy fesztávú középületekben használják.
A paneljelölési rendszer az YX[hullámmagasság]-[hullámtávolság]-[effektív lefedettségi szélesség] formátumot használja. Például az YX15-380-760 15 mm-es hullámmagasságot, 380 mm-es hullámtávolságot és 760 mm-es tényleges lefedettséget jelez. A lemezvastagság külön megadva.
| Paraméter | Tartomány / Opciók | Megjegyzések |
|---|---|---|
| Alap szubsztrátum | Tűzihorganyzott acél, Al-Zn ötvözött acél, színezett acél, rozsdamentes acél, alumínium ötvözet | Környezet és alkalmazás szerint kiválasztva |
| Lapvastagság | 0,25-2,3 mm | 0,4-1,6 mm általános az épületben |
| Hullámmagasság | 10-200 mm | Alacsony, közepes és magas hullámú típusok |
| Alaplap szélessége | 600-1270 mm | Profiltól függ |
| Cink bevonat | Z100, Z150, Z275, Z450 | Tűzihorganyzott |
| Al-Zn bevonat | AZ100, AZ150, AZ200 | Alumínium-cink ötvözet bevonattal |
| Hozamerő | 235-550 MPa | Az aljzat minőségétől függ |
| Alkalmazandó szabvány | GB/T 12755-2008 | Profilozott acéllemezek épületekhez |
Általános panelmodellek alkalmazás szerint:

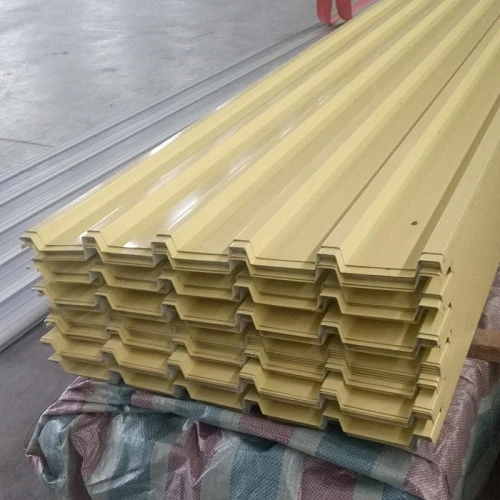

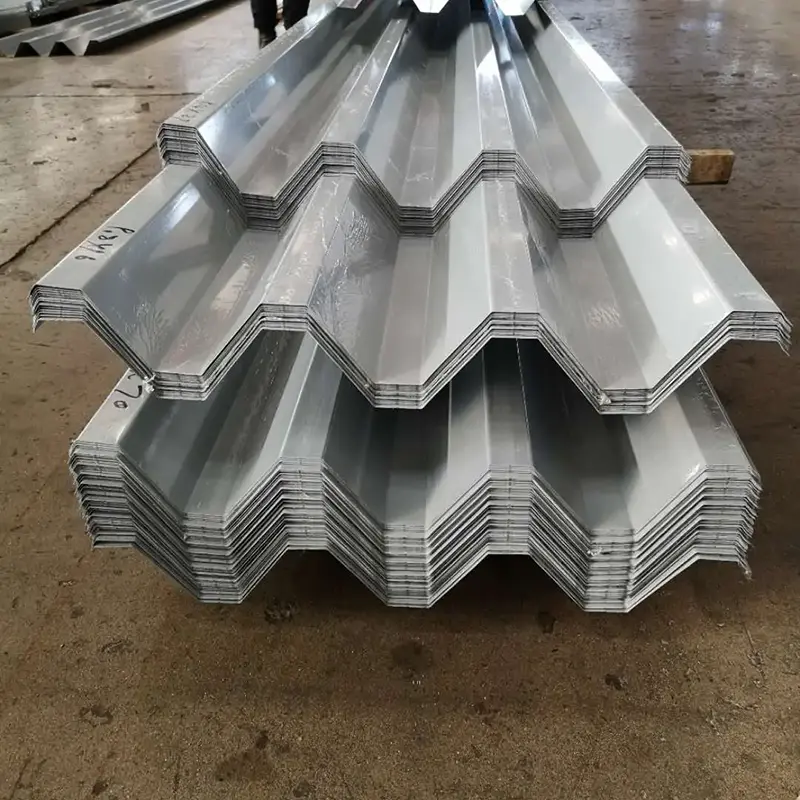

Tetőpanelek:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Fali panelek:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Padlóburkolat profilok:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (zárt típus)
A profilozott acéllemez szerkezeti teljesítménye a hullámmagasságtól, a lemezvastagságtól és az aljzat minőségétől függ. A magasabb hullámprofilok nagyobb tehetetlenségi nyomatékot biztosítanak, és tovább terjedhetnek a támaszok között. Tető alkalmazásoknál a minimális ajánlott lemezvastagság 0,6 mm. A falpanelek vastagsága legalább 0,5 mm, a kompozit födémekben használt padlóburkolati profilok vastagsága pedig legalább 0,8 mm legyen.
Ha a lemez vastagsága meghaladja az 1,2 mm-t, az alakítás nehezebbé válik, és előfordulhat, hogy az átmenő csaphegesztés nem hatol át megbízhatóan mind a lemezen, mind a tartógerendán. Emiatt a gyakorlati lemezvastagság általában 1,5 mm-re vagy ennél kisebbre korlátozódik a profilozott paneleknél.
A profilozott lemezek a membránhatás révén hozzájárulhatnak az acélépület általános oldalirányú stabilitásához. Ez megfelelő rögzítést igényel az összes lapszél mentén és a közbenső támasztékoknál. A rögzítési mintát a projektrajzokon kell megadni.
Tető alkalmazásokhoz:Válasszon megfelelő hullámmagasságú és lemezvastagságú profilt a szükséges fesztávhoz és tervezési terhelésekhez. Alumínium-cink bevonatú hordozó (AZ150) tengerparti és ipari környezetekhez ajánlott. Minden vég- és oldalkört le kell tömíteni a tető lejtésének és a helyi csapadékintenzitásnak megfelelően.
Fali alkalmazásokhoz:Az alacsony hullámú profilok általában megfelelőek. A panel színét és felületét úgy kell megválasztani, hogy az illeszkedjen az épület általános esztétikájához. Erős szélben lévő épületek esetén ellenőrizze a rögzítési mintát a panel gyártójával.
Padlóburkolathoz:Használjon kifejezetten kompozit födémépítéshez tervezett profilt. A minimális lemezvastagság 0,8 mm. Győződjön meg arról, hogy a profil kompatibilis a megadott nyírócsap átmérővel és hegesztési eljárással.
A telepítés során:Óvatosan kezelje a lapokat, hogy elkerülje a bevonat károsodását és deformálódását. Használjon olyan emelőberendezést, amely egyenletesen osztja el a terhet. A vágott éleket védeni kell a korrózió kialakulásának megelőzése érdekében. Vágás és fúrás után távolítsa el a fémforgácsot a panel felületéről.
A profilozott acéllemezeket gyakran együtt szerelik beKőzetgyapot szendvicspaneleképületburkolati rendszerekben. Az egyhéjú profilozott lemezek a szendvicsszerelvény belső burkolataként szolgálhatnak, míg a hőszigetelő panel a hőszigetelést. A padlórendszereknélPadlóburkolatA profilok vasalással és betonnal dolgozva kompozit lemezeket alkotnak. A támogatásÉpítőanyag-kiegészítő rendszerek, beleértve a szelemeneket, kötőelemeket, szegélyeket és tömítőanyagokat, úgy kell kiválasztani, hogy megfeleljenek a panel profiljának és a projekt feltételeinek. Mérnöki csapatunk összehangolt elrendezési rajzokat tud készíteni ezekhez a kombinált rendszerekhez.
1.Ipari üzemek tetői és falai, ahol könnyű, gazdaságos burkolatra van szükség.
2. Warehouse and logistics facility cladding, using medium-wave profiles for walls and roofs.
3.Középületek, például repülőtéri terminálok, vasútállomások és sportolási helyszínek, ahol hosszú fesztávú tetőprofilokat határoznak meg.
4.Acélszerkezetű épületek, ahol a profilozott lemez hozzájárul a keret általános oldalsó stabilitásához.
5.Padlórendszerek acélvázas épületekben, profilozott deszkázat állandó zsaluzatként kompozit födémekhez.
Falpaneleknél a minimális vastagság 0,5 mm. A tetőpanelek vastagsága legalább 0,6 mm legyen. A kompozit födémekben használt padlóburkolati profilok minimális vastagsága 0,8 mm. Ezek az értékek a szabványos acélfelületekre vonatkoznak, és nagy terhelésű vagy hosszú fesztávú alkalmazások esetén előfordulhat, hogy növelni kell őket.
Az alumínium-cink ötvözet bevonat (AZ150) háromszor-ötször nagyobb korrózióállóságot biztosít, mint egy hasonló cinkbevonat. Az alumínium komponens stabil záróréteget képez, míg a cink komponens áldozatos védelmet nyújt a vágott éleknél. Tengerparti vagy ipari környezetben általában az AZ-bevonatú acél használata javasolt. Szabványos beltéri alkalmazásokhoz horganyzott acél megfelelő.
1,2 mm-nél nagyobb lemezvastagság esetén nehézkessé válik összetett profilok kialakítása. Ezenkívül az átmenő csaphegesztés nem hatolhat át megbízhatóan 1,2 mm-nél vastagabb lemezeken, ha kompozit padlórendszerekben használják. A legtöbb profillemez alkalmazásnál a gyakorlati felső határ 1,5 mm.
Igen. Ha megfelelően rögzítik az összes él mentén és a közbenső támasztékokon, a profilozott lemezek átadhatják a síkban lévő nyíróerőket, és hozzájárulhatnak az épület stabilitásához. A rögzítési mintát erre a célra kell kialakítani, megfelelő rögzítési távolsággal és éltávolsággal. Erősítse meg a membrán kapacitását a szerkezetmérnökkel.
Minden terepi vágás szabaddá teszi az acél aljzatot, és javítóbevonattal vagy cinkben gazdag festékkel kell védeni. A fémforgácsot és a fúrási forgácsot azonnal távolítsa el, mert rozsdásodhatnak és beszennyezhetik a panel felületét. Alumínium-hink bevonatú acél esetén a szabaddá vált vágott élek még mindig részesülnek a környező bevonat áldozatos védelméből, de a javítási kezelés továbbra is javasolt.
