Az épületburkoló tartórendszer a másodlagos szerkezeti elemekből, kötőelemekből, vízszigetelő alkatrészekből és befejező kiegészítőkből áll, amelyek a fő acélvázat a tető- és falpanelekkel kötik össze.SENBOÉpítőanyagokezeknek az alkatrészeknek a teljes skáláját szállítja acélszerkezeti projektekhez, beleértve a szelemeneket, tartókapcsokat, ereszcsatorna-rendszereket, burkoló- és tömítőanyagokat.
A rendszer jellemzően öt funkcionális csoportra oszlik:
Strukturális támogatás:C, Z, U és L alakú acél szelemenek, kalapcsatornák, leereszkedő rudak és merevítő csövek. Ezek az elemek adják át a terhelést a tető- és falpanelekről az elsődleges acélvázra.
Rögzítés és csatlakozás:Tető- és faltartó kapcsok, csúszó- és rögzített konzolok, önfúró csavarok, nyírócsapok és rejtett rögzítők. Ezek az alkatrészek határozzák meg a panelek rögzítésének módját és a hőmozgások befogadását.
Vízelvezetés:Acél vagy rozsdamentes acél ereszcsatornák, esővíz kivezetések, ejtőcsövek és szifonos vízelvezető alkatrészek. A megfelelő vízelvezető kialakítás megakadályozza a víz felhalmozódását és szivárgását a tető kerületén.
Villogás és vágás:Bordássapkák, felvillanó lapok, élszegélyek, záróelemek és csepegtető élek. Ezek az elemek lezárják a panel széleit és az átmeneteket, így távol tartják a vizet, és kész megjelenést biztosítanak.
Szigetelés és tömítés:Hőszigetelés, párazárók, légáteresztő membránok, tömítőszalagok és tömítések. Ezek a termékek szabályozzák a hőátadást, kezelik a páralecsapódást és fenntartják a légtömörséget.
C-alakú szelemenekezek a legszélesebb körben használt másodlagos elemek a fém épületburkolatokban. A méretek C80-tól C350-ig terjednek, vastagságuk 1,5-3,5 mm. Egyszerűen gyárthatók és telepíthetők, így általános ipari épületekbe és raktárakba is alkalmasak.
Z alakú szelemenekjobb átfedési teljesítményt nyújtanak, mint a C-alakú szakaszok, és gyakran hosszabb fesztávra vannak előírva. A méretek Z80-tól Z350-ig terjednek, előre lyukasztott lyukakkal, amelyek javítják a beépítési pontosságot és a vízelvezetési teljesítményt.

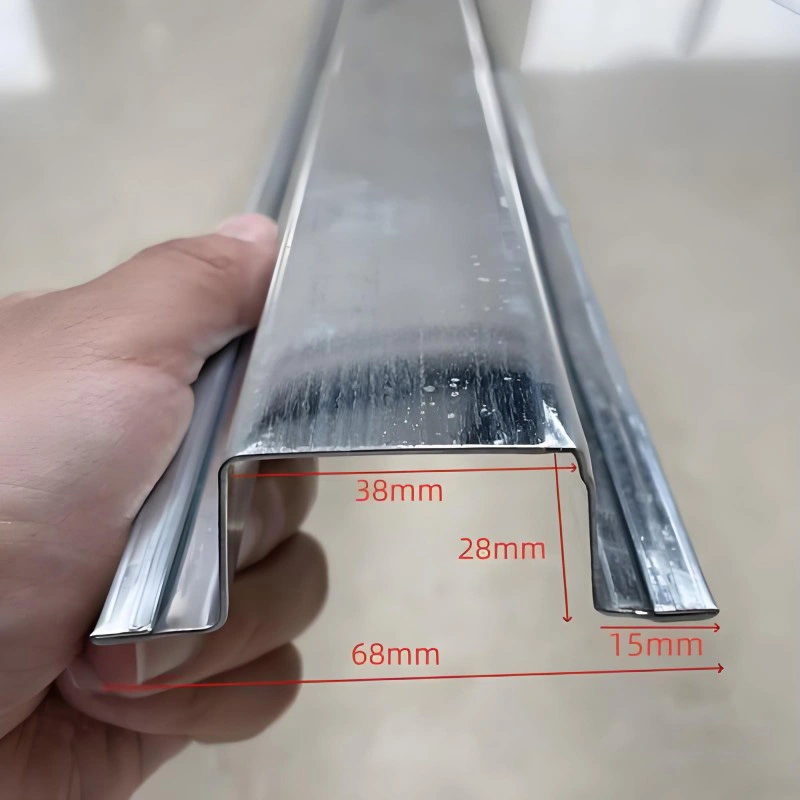

U és L alakú acélajtó- és ablakkeretezésre, sarokerősítésre és élrögzítésre használják.Kalap csatornákprecíz igazítást igénylő rendszerekben megfelelő tartókonzolokkal dolgozzon. A leereszkedő rudak és a merevítő csövek javítják a szelemenrendszer általános stabilitását.
A tartókapcsok műszakilag a legkritikusabb részét képezik az álló varratú tetőrendszernek.Csúszó támasztékoklehetővé teszi a tetőpanel kitágulását és összehúzódását a hőmérséklet-változások hatására, csökkentve a feszültséget, amely egyébként kihajlást vagy a rögzítőelemek kifáradását okozhatja. Ezek a támasztékok jellemzően szigetelő távtartót tartalmaznak a hőhíd kialakulásának megakadályozására.Fix támasztékokolyan helyeken használják, ahol a mozgást korlátozni kell, például az eresznél vagy a gerincen.
Az önfúró csavarok EPDM alátéttel a standard rögzítőelemek a legtöbb fal- és tetőpanel csatlakozáshoz. Az alátét időjárásálló tömítést biztosít, míg a csavarbevonat határozza meg a korrózióállóságot. A nyírócsapokat kompozit padlóburkolati rendszerekben használják a fedélzet és az acélgerendák közötti összeköttetésre és a nyíróerők átvitelére.

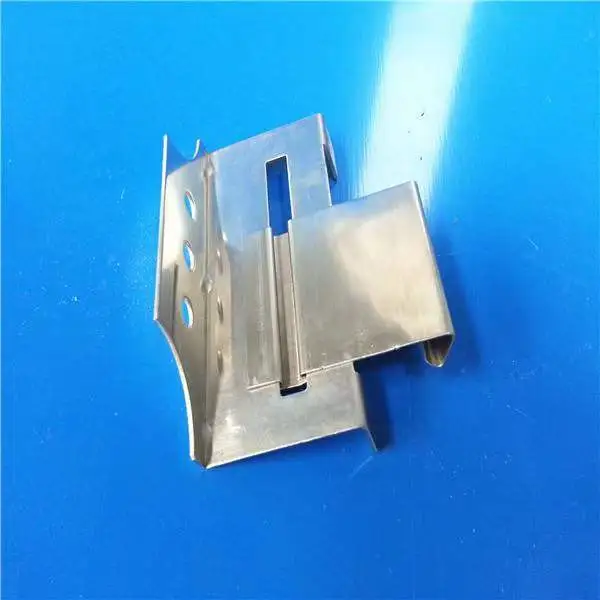

Álló varratrendszereknél a rozsdamentes acél kapcsok és alumínium bilincsek rögzítik a paneleket anélkül, hogy behatolnának a tetőfelületbe. Ez csökkenti a szabadon lévő rögzítőelemek számát és javítja a hosszú távú időjárásállóságot.

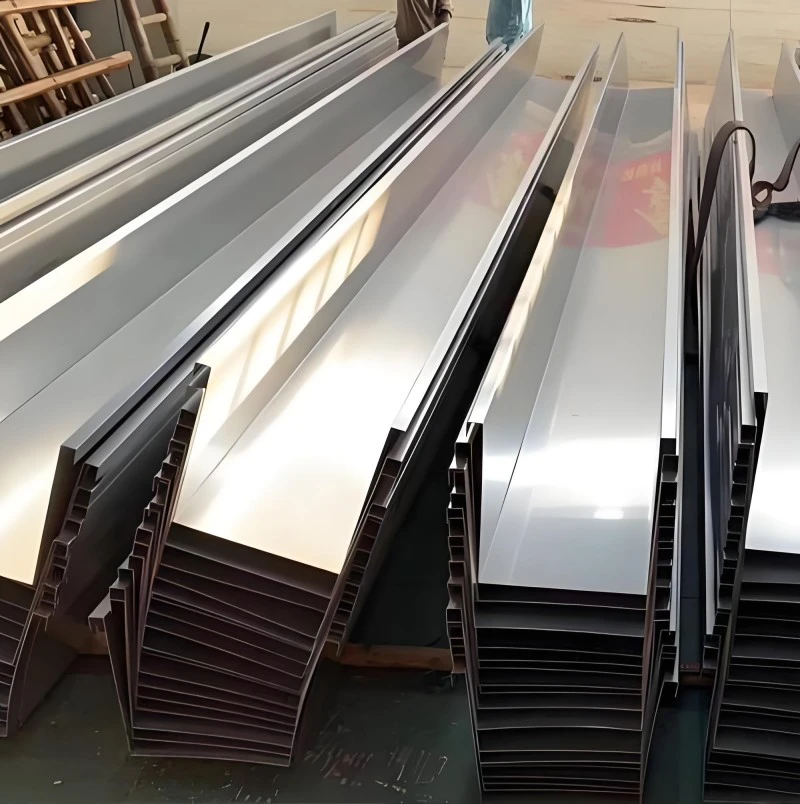

Az acél ereszcsatornák a tetővízelvezetés fő gyűjtőelemei. A szokásos anyagok közé tartozik a horganyzott acél és a rozsdamentes acél, 1,0 mm és 2,0 mm közötti vastagsággal. A rozsdamentes acél jobb korrózióállóságot biztosít, és tengerparti vagy ipari környezetben előnyös.

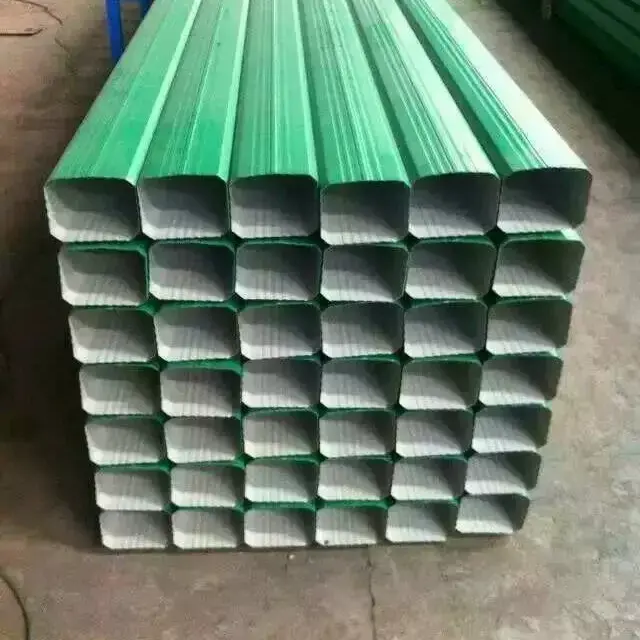

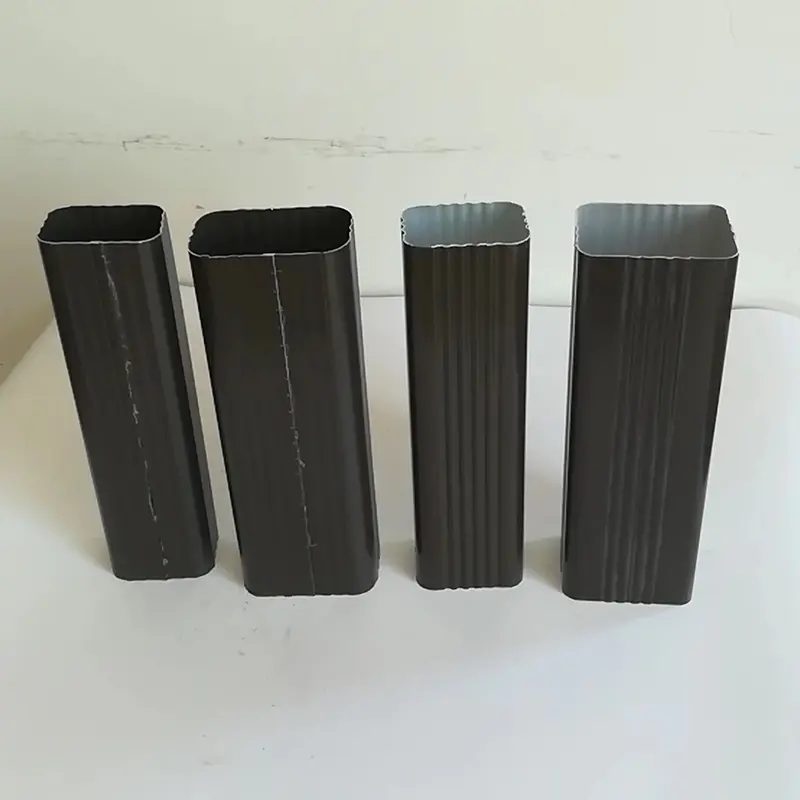

A szifonos vízelvezető rendszereket nagy fesztávú tetőkhöz használják, ahol nagy vízelvezető képességre van szükség. Lefolyócsövek és esővíz-elvezetők teszik teljessé a rendszert, a vizet az ereszcsatornából a talajvízelvezető hálózatba irányítják.
A villogó és díszítőelemek lezárják a panelek, falak és tetőáttörések közötti átmeneteket. A gerincsapkák lefedik a tetőcsúcsot, a burkolólapok kezelik a fal és a tető közötti csomópontokat, a peremszegély pedig befejezi a kerületet. A záróelemek és a csepegtető élek megakadályozzák a víz bejutását a panelek végére és az ereszre.
A tető és a falpanelek alá szigetelőanyagokat, például kőzetgyapotot és üveggyapotot helyeznek el. A lélegző membránok lehetővé teszik a nedvesség távozását, miközben megakadályozzák a víz bejutását, a párazárók pedig szabályozzák a páralecsapódást a szigetelőrétegen belül. Tömítőszalagok és tömítések teszik teljessé a légtömörségi rendszert.
| Alkatrész kategória | Általános előírások | Megjegyzések |
|---|---|---|
| C-alakú szelemenek | C80–C350, vastagság 1,5–3,5 mm | Leggyakrabban általános épületeknél |
| Z alakú szelemenek | Z80–Z350, vastagság 1,5–3,5 mm | Előre lyukasztott lyukak kaphatók |
| Tetőtartók | Csúszó és fix típusok, különböző magasságok | Szigetelő távtartóval |
| Önfúró csavarok | EPDM mosó, hőmérséklet-tartomány -45°C és 120°C között | A bevonat határozza meg a korrózióállóságot |
| Acél ereszcsatornák | Horganyzott vagy rozsdamentes, 1,0-2,0 mm | Rozsdamentes a tengerparti területekhez |
| Villogás és trimmelés | Horganyzott vagy színezett, 0,4-0,8 mm | A profil megfelelt a panel típusának |
| Szigetelés | Kőzetgyapot, üveggyapot, 50-150 mm | Hőigény szerint van kiválasztva |
| Légáteresztő membrán | PE típusú, szélessége 1,0-1,5 m | Vízálló és páraáteresztő |
| Alkalmazandó szabvány | JGJ/T 473-2019 | Épületfém burokrendszer tervezés |
Tetőrendszerekhez:A szelementávolságot, a tartókapocs típusát és a panelprofilt össze kell hangolni. A csúszó támasztékok alapfelszereltség az álló varratú tetőkhöz, hogy alkalmazkodjanak a hőmozgáshoz. Az összenyomódás elkerülése érdekében a támaszték magasságának meg kell egyeznie a szigetelés vastagságával.
Falrendszerekhez:A C-alakú szelemenek általában megfelelőek. A rögzítési mód a falpanel profiljától és a szélterheléstől függ. Az EPDM alátéttel ellátott önfúró csavarok jellemzőek a szabadon álló rögzítőfalakra; Az építészeti panelekhez rejtett rögzítőelemek használhatók.
Korrozív környezetekhez:Adja meg a rozsdamentes acél ereszcsatornákat, bevonatos kötőelemeket és alumínium-cink bevonatú szelemeneket. Az EPDM alátéteknek kompatibilisnek kell lenniük a panel bevonatával és a helyi klímával.
Nagy fesztávú tetőkhöz:A Z-alakú szelemenek előre lyukasztott lyukakkal jobb vízelvezetési beállítást és paneltartást biztosítanak. Nagy csapadékintenzitású tetők esetén szifonikus vízelvezetésre lehet szükség.
Szelemen beszerelés:A beszerelés előtt jelölje meg az elrendezési vonalakat a fő acélvázon. A szelementávolságnak meg kell egyeznie a tervrajzzal. A szelemenek és a főkeret közötti csatlakozásokat teljesen meg kell húzni, és ahol szükséges, lelógó rudakat kell felszerelni, hogy megakadályozzák az oldalirányú elmozdulást.
Támogató klip telepítése:Szerelje fel a kapcsokat a panellerakási sorrenddel azonos irányban. A klip alapját biztonságosan rögzíteni kell a szelemenhez. A hőhíd kialakulásának elkerülése érdekében ellenőrizze, hogy a szigetelő távtartó megfelelően van-e elhelyezve.
Panel rögzítés:Álló varratrendszerek esetén rögzítse a paneleket a kapcsokhoz, és varrja össze őket kalibrált berendezéssel. Kerülje az önfúró csavarok túlhúzását a szabadon lévő rögzítőrendszereken, mert ez károsíthatja az EPDM alátétet és csökkentheti az időjárásállóságot.
Ereszcsatorna és lapos beépítés:Győződjön meg arról, hogy az ereszcsatornák a kimeneti pontok felé dőlnek. Tömítse le az összes átlapolt illesztést és átmenetet. A burkolatnak megfelelően át kell fednie a panel bordáit, hogy megakadályozza a víz nyomkövetését a burkolat mögött.
A tartórendszer alkatrészeit úgy tervezték, hogy a SENBO által szállított fém borítékpanelek teljes skálájával működjenek, beleértveProfilozott acéllemezek, Kőzetgyapot szendvicspanelek, Alumínium-magnézium-mangán panelek, ésPerforált panelek. Például a szendvicspanel fal szelemen elrendezése eltér az egyhéjú profilozott lemezfalaktól a feszítési képességbeli különbségek miatt. Mérnöki csapatunk olyan elrendezési rajzokat tud készíteni, amelyek összehangolják a szerkezeti támasztékokat a kiválasztott paneltípussal.
A csúszó támasztékok lehetővé teszik, hogy a tetőpanel a hőmérséklet változásával a hosszában elmozduljon. Ez csökkenti a termikus stresszt és megakadályozza a rögzítőelemek elfáradását. Rögzített támasztékokat használnak az olyan rögzítési pontokon, mint az eresz és a gerinc. Álló varratú tetőn a legtöbb klip csúszó típusú, a rögzített kapcsokat csak meghatározott helyeken használják.
A szegélyléc távolsága a panel profiljától, a lemezvastagságtól, a szélterheléstől és a hóterheléstől függ. A magasabb bordákkal rendelkező erősebb panelek nagyobb távolságokat is áthidalhatnak, és kevesebb szelemenre van szükség. A távolságot minden projektnél szerkezeti számítással ellenőrizni kell. Technikai csapatunk a kiválasztott panel alapján tud megfelelő elrendezést ajánlani.
A tengerparti területeken magas korrózióálló bevonattal ellátott rögzítőelemeket kell meghatározni. Megfelelőek a rozsdamentes acél rögzítők vagy azok, amelyek erős cink-alumínium bevonattal vannak ellátva. Az EPDM alátétnek UV-állónak kell lennie, és kompatibilisnek kell lennie a panel bevonatával, hogy megőrizze az időjárásálló tömítést.
Igen. A nem szabványos panelformákhoz igazodó tartókapcsok, vakolóelemek és záróelemek gyárthatók. Adja meg a panelprofil rajzát és a projekt szerkezeti követelményeit, hogy a megfelelő alkatrészeket ki lehessen választani vagy le lehessen gyártani.
Anyagtanúsítványok, bevonatjelentések és termékvizsgálati jelentések szállíthatók. Szelemenekhez és kötőelemekhez malomvizsgálati tanúsítványok állnak rendelkezésre. Azon projektek esetében, amelyekhez további megfelelőségi dokumentációra van szükség, mint például tűzállósági vagy szerkezeti számítási megjegyzések, ezek kérésre rendelkezésre állnak.
