Az Alu-Mg-Mn perforált panelek AA3004 sorozatú alumínium-magnézium-mangán ötvözetből (AlMg1Mn1) készülnek, nagy sebességű precíziós lyukasztóberendezéssel.SENBO ÉpítőanyagokEzeket a paneleket olyan építészeti alkalmazásokhoz szállítja, amelyek akusztikai teljesítményt és vizuális vonzerőt is igényelnek, például repülőtéri terminálokhoz, nagysebességű vasútállomásokhoz, sporthelyszínekhez és kiállítási központokhoz.
Az ötvözet körülbelül 1,0–1,5% mangánt és 0,8–1,3% magnéziumot tartalmaz, a fennmaradó rész alumínium. Ez az összetétel az alacsony sűrűség és a jó mechanikai szilárdság kombinációját biztosítja. Az alapfém nem éghető, a kialakított panelek tervezési rugalmasságot kínálnak ívelt vagy sík felületekhez.
A kemény felületű nagy terek gyakran szenvednek a túlzott visszhangtól és visszhangtól. A perforált Al-Mg-Mn panelek hangelnyelő anyagokkal, például akusztikus szövettel vagy üveggyapottal kombinálhatók, hogy olyan összeállítást képezzenek, amely javítja a hangelnyelést. Optimalizált konfigurációkban a kombinált rendszer adott laboratóriumi körülmények között 0,9 feletti hangelnyelési együtthatót érhet el.
A tényleges akusztikai teljesítmény a panel perforálási arányától, a furat átmérőjétől, a hordozóanyag típusától és vastagságától, a légüreg mélységétől és a rögzítési módtól függ. A reprezentatív konfigurációk vizsgálati jelentései kérésre rendelkezésre állnak.
Például a Zongyang megyei stadionban a visszhangproblémák megoldására egy akusztikus rendszert telepítettek, amely perforált Al-Mg-Mn paneleket használ hangelnyelő pamuttal és akusztikus szövettel. A Linyi Olimpiai Sportpark Stadionban perforált paneleket párosítottak üveggyapot szigeteléssel a tetőn, hogy csökkentsék a zajt. Ezek a projektek tipikus alkalmazásokat mutatnak be, de a konkrét teljesítményt minden terv esetében ellenőrizni kell.
Az alumínium-magnézium-mangán ötvözet sűrűsége körülbelül 2,75 g/cm³, ami körülbelül egyharmada az acélénak. Ez csökkenti a szerkezeti terhelést nagy fesztávú tetőknél vagy álmennyezeteknél. Az AA3004 H36/H46 temperálásban 240-285 MPa szakítószilárdságot, legalább 190 MPa folyáshatárt és legalább 3%-os nyúlást ér el, kiegyensúlyozva a szilárdságot az alakíthatósággal.
Maga a fém hordozó nem éghető. The fire classification of the complete panel assembly depends on the panel structure, coating, perforation configuration, and any backing materials, and should be confirmed by the applicable test report. For projects requiring a defined fire rating, we can provide documentation from accredited laboratories.
Az alumínium felület természetesen sűrű oxidréteget képez, amely önvédő korrózióállóságot biztosít az enyhe savakkal és lúgokkal szemben. A várható élettartam az ötvözet minőségétől, a bevonatrendszertől, a beépítés minőségétől és a környezeti hatástól függ. A meghatározott tartóssági célokkal rendelkező projekteknél az anyag és a bevonat kiválasztását az adott környezet alapján kell elvégezni.
Az alábbi táblázat a tipikus specifikációkat sorolja fel. Testreszabható a furat átmérője, a minta, a perforáció mértéke, a profil alakja és a bevonat színe.
| Teljesítménymutató | Paraméter/specifikáció | Megjegyzések |
|---|---|---|
| Alapanyag fokozat | AA3004 (AlMg1Mn1) | Al-Mg-Mn ötvözet |
| Szabványos vastagság | 0,5-1,2 mm | A fesztáv és az akusztikai igények alapján van kiválasztva |
| Közös profilok | YX15-225-900, YX35-200-800 stb. | Több profillehetőség is elérhető |
| Perforációs ráta | <30% (testreszabható) | Az akusztikai kialakításnak megfelelően állítható |
| Szabványos furatátmérő | Φ2,0 mm, Φ2,5 mm, Φ3,0 mm | Egyedi átmérők kaphatók |
| Szakítószilárdság | 240-285 MPa | AA3004 H36/H46 temperamentum |
| Hozamerő | ≥190 MPa | AA3004 H36/H46 temperamentum |
| Hangelnyelési együttható | ≥0,9 (kompozit szerelvény) | Akusztikus alátéttel kombinálva; vizsgálati feltételek érvényesek |
| Tűzvédelmi minősítés | A fém szubsztrátum nem éghető | Az összeszerelés besorolása az alkalmazandó vizsgálat szerint |
| Tervezési élettartam | Projektspecifikus | Az ötvözettől, a bevonattól és a környezettől függ |
1. Hatékony akusztikus szabályozás nagy helyeken.Ha hangelnyelő egység részeként használják, a panelek segítenek csökkenteni a visszhangot és a visszhangot. A teljesítmény a hátlap anyagától és a beépítési részletektől függ.
2. Könnyű, megfelelő erővel.Az alacsony sűrűség csökkenti a szerkezeti terhelést, míg a 240 MPa feletti szakítószilárdság túlzott elhajlás nélkül támogatja a hosszú fesztávú alkalmazásokat.
3. Korrózióállóság és hosszú élettartam.A természetes oxidréteg és az opcionális PVDF bevonat ellenáll az időjárás viszontagságainak és az enyhe kémiai hatásoknak. A tényleges élettartam a környezeti feltételektől és a karbantartástól függ.

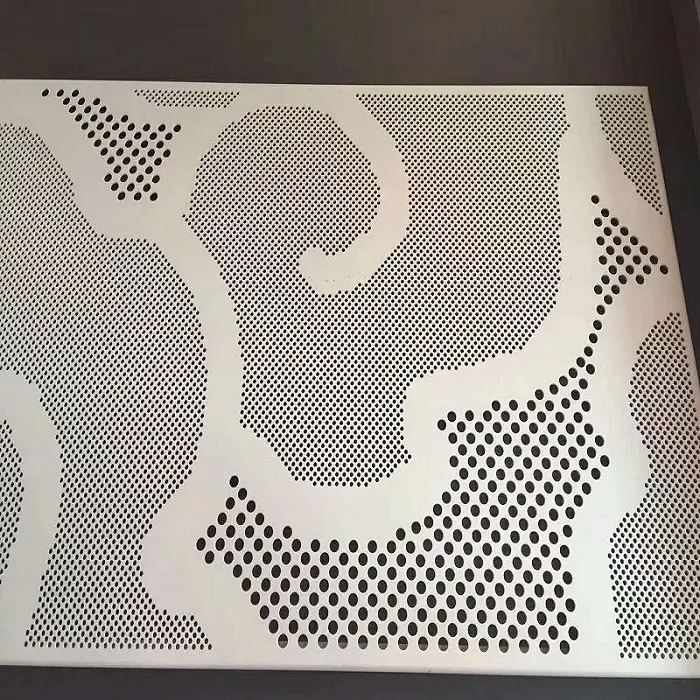

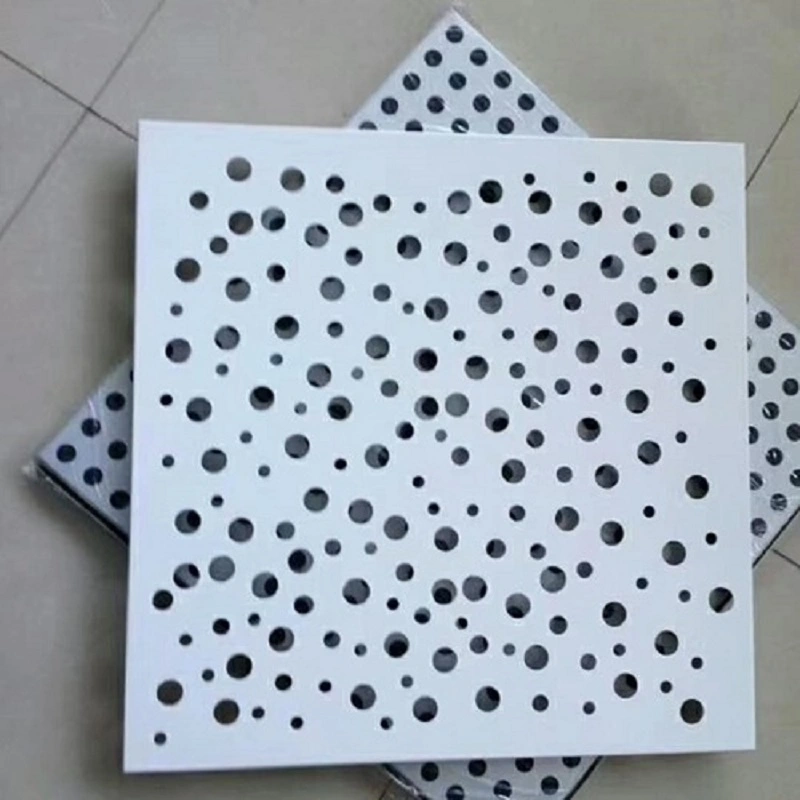

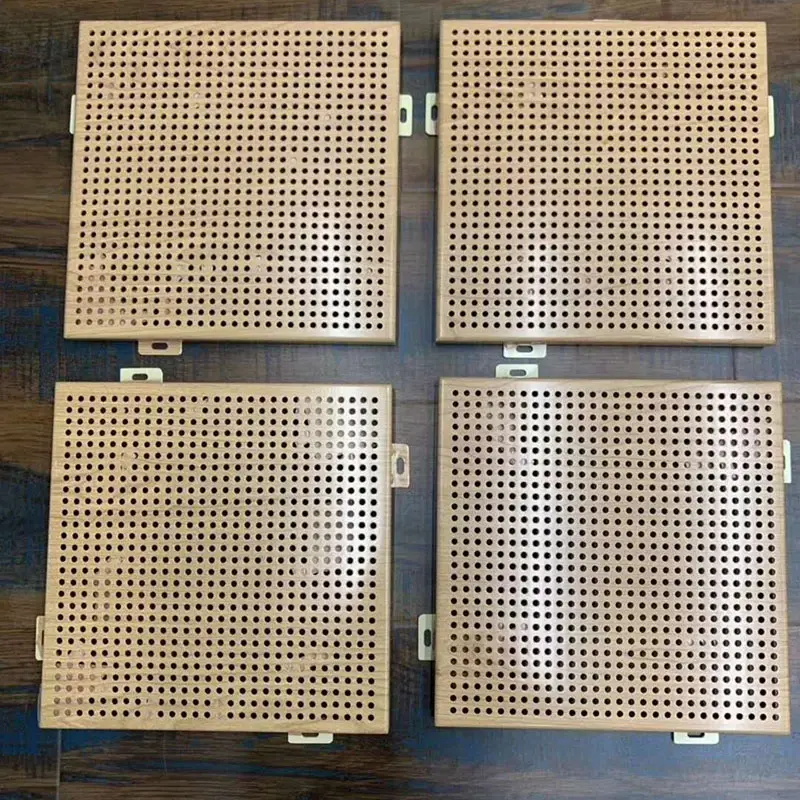

4. Tervezési rugalmasság.A perforáció mintája, a furat átmérője, a nyitott terület, a profil alakja és a színe testreszabható az építészeti és akusztikai követelményeknek megfelelően.
5. Újrahasznosítható anyag.Az alumíniumötvözet teljes mértékben újrahasznosítható élettartama végén, összhangban a fenntartható építési gyakorlattal.
Az akusztikai tervezéshez:Határozza meg a megcélzott visszhangidőt és a szükséges abszorpciót. Válassza ki a megfelelő perforációs arányt, és kombinálja akusztikus anyaggal vagy hangelnyelő pamuttal. A panel mögötti légüreg javíthatja az alacsony frekvenciájú teljesítményt.
Tűzveszélyes területekhez:Erősítse meg a szükséges tűzállósági besorolást, és győződjön meg arról, hogy a teljes szerelvény, beleértve a hátlap anyagokat is, megfelel a helyi előírásoknak. Maga a fém panel nem éghető, de a hozzáadott anyagok befolyásolhatják az általános értékelést.
Kültéri vagy magas páratartalmú környezethez:Válasszon megfelelő bevonatrendszert, például PVDF-et a fokozott időjárásállóság érdekében. Az illesztéseket és éleket megfelelően tömítse a beszerelés során, hogy megakadályozza a nedvesség bejutását.
A telepítés során:Használjon megfelelő emelési módszereket, hogy elkerülje a perforált felület meghajlását vagy karcolódását. Kövesse a megadott rögzítési mintát, és biztosítsa a megfelelő beállítást a tiszta megjelenés érdekében.
1.Hangelnyelő mennyezeti és fali rendszerek sporthelyszínekhez, például stadionokhoz és natóriumokhoz.
2.Akusztikus dekorációs berendezések közlekedési csomópontokhoz, beleértve a repülőtéri terminálokat, a nagysebességű vasútállomásokat és a metróállomásokat.
3.Különleges akusztikai követelményeket támasztó középületek, például konferenciaközpontok, kiállítási központok és színházak.
4.Zajcsökkentő megoldások ipari üzemek és berendezési helyiségek számára.
Az Al-Mg-Mn panelek könnyebbek, mint az azonos vastagságú acél panelek, csökkentve a szerkezeti terhelést és leegyszerűsítve a szerelést. Az oxidréteg természetes korrózióállóságát is biztosítják, míg az acélpanelek horganyzást vagy bevonatot igényelnek. Az ötvözet alakíthatósága alkalmassá teszi ívelt vagy összetett formákra.
Nagy helyszíneknél a 15% és 30% közötti perforációs arány általános, de az optimális érték a célfrekvencia tartománytól és a hátlap anyagától függ. Az akusztikai tanácsadó konkrét ajánlásokat tud adni a helyiség térfogata és a tervezett felhasználás alapján.
Nem. A jelentett 0,9 vagy magasabb érték a teljes szerelvényre vonatkozik, beleértve a perforált panelt, a porózus abszorbert (pl. üveggyapot) és bármely légüreget. Egyedül a panelnek korlátozott a felszívódása. Javasoljuk egy reprezentatív összeállítás tesztelését kritikus projektekhez.
Az AA3004-et általában kültéri tetőfedő és homlokzati alkalmazásokhoz ajánlják nagyobb szilárdsága és jó korrózióállósága miatt. Az AA3003 kevésbé igényes belső alkalmazásokhoz használható. Erősítse meg a projektmérnökkel, hogy melyik minőség felel meg a szerkezeti és tartóssági követelményeknek.
A panel vastagsága mind a szerkezeti merevséget, mind a súlyt befolyásolja. Álmennyezeteknél mérsékelt fesztávhoz gyakran 0,8-1,0 mm vastagságot használnak, míg nagyobb fesztávhoz vagy nagyobb terheléshez 1,2 mm-re lehet szükség. A kiválasztásnál a gyártó feszítőtábláinak és a projekt terhelési követelményeinek kell irányadónak lennie.
A Tianjin SENBO Building Materials Technology Co., Ltd. perforált Al-Mg-Mn paneleket, perforált kőzetgyapot kompozit paneleket, moduláris tisztatéri falpaneleket és egyéb fémburkoló termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
