SENBO ÉpítőanyagokFRP nappali megvilágító paneleket szállít épületburkolati termékválasztékának részeként. Ezeket a paneleket acélszerkezetű tetőkön és falakon használják, ahol természetes megvilágítás, korrózióállóság és fémburkolattal való kompatibilitás szükséges.

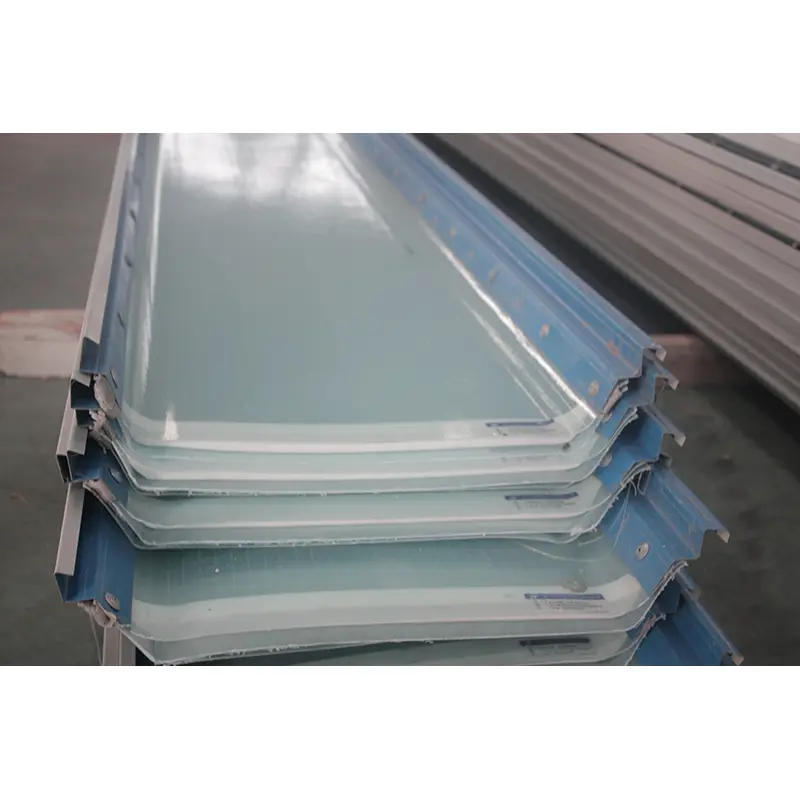

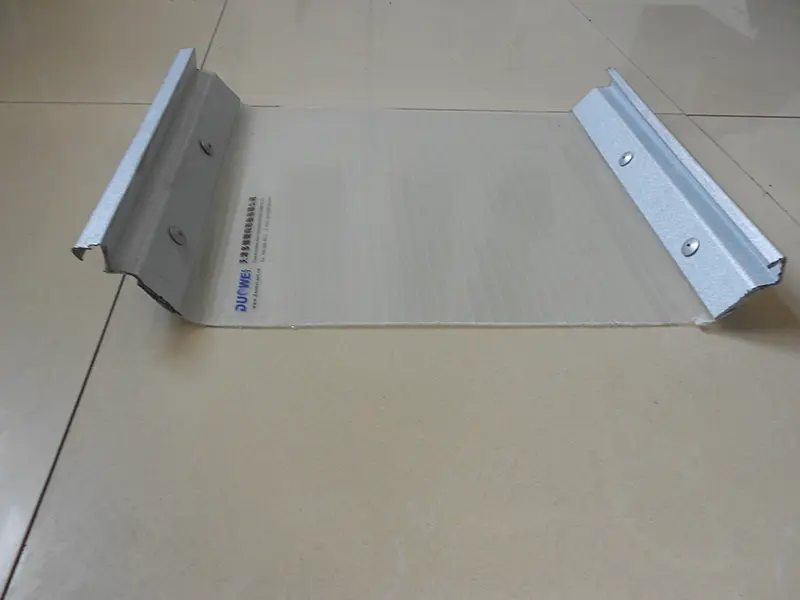

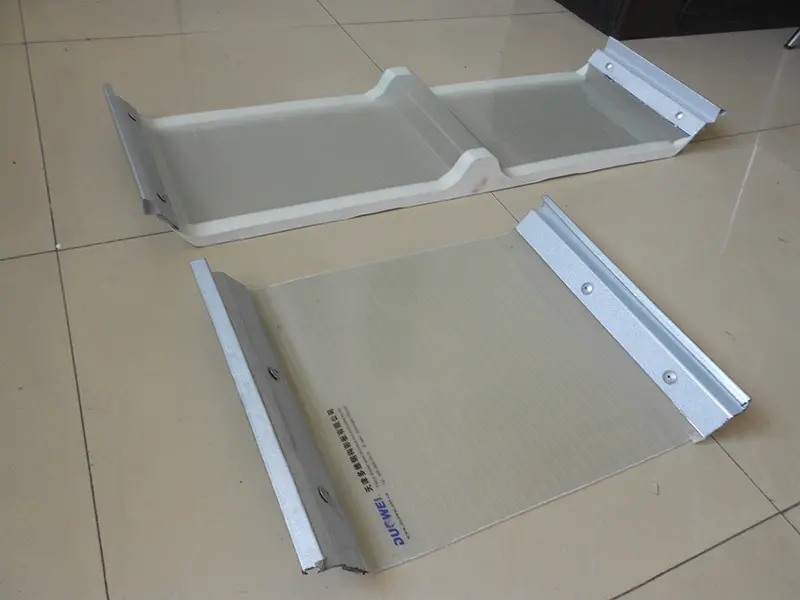

Daylighting panels, also known as FRP daylighting tiles or sheets, are corrugated or flat lighting components manufactured through a continuous mechanized process. They use alkali-free fiberglass mat (content ≥30%) as the reinforcement material and weather-resistant unsaturated polyester resin (content ≥65%) as the matrix. The surface is coated with an aging-resistant gel coat or UV-resistant film to help maintain light transmission and weather resistance during long-term outdoor use.
Az erősítő anyag lúgmentes üvegszál, amely fényáteresztő és mechanikai tulajdonságokat biztosít. A gyantarendszer öregedésálló, reaktív égésgátló gyantát használ. A gyártás során hőkezelési eljárást alkalmaznak. A méretstabilitás és a mechanikai integritás biztosítása érdekében a kikeményedés mértéke szállításkor legalább 88% a tetőfedő paneleknél és legalább 82% a falpaneleknél.
Az FRP nappali megvilágítású panelek általános vastagsága 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm és 3,0 mm. A hullámos profilokat úgy tervezték, hogy illeszkedjenek az acél tetőfedő lemezekhez; az általános modellek közé tartozik a 750, 840, 900, 950 és 1050 sorozat. A hosszak testreszabhatók a projekt követelményei alapján, jellemzően 6 és 12 méter között. The standard finish is transparent; színek, például tejfehér, kék és zöld testre szabhatók a fényáteresztési sebesség beállításához.
A termékek megfelelnek a GB/T 14206-2015, "Üvegszállal megerősített poliészter hullámlemezek" nemzeti szabványnak. A tervezés és a kiválasztás hivatkozhat a 21CJ103-1 nemzeti szabvány atlaszra, "Üvegszállal erősített poliészter (FRP) lapok alkalmazása és felépítése (I. rész): Nappali fénycsíkok, szellőzés, tűz/füst elszívó tetőablakok és korróziógátló panelek".
A fényáteresztési sebesség a nappali világítás hatékonyságának kulcsmutatója. A pályázati előírások gyakran legalább 75%-os átviteli sebességet írnak elő. A tényleges teljesítmény vastagságtól és színtől függően változik; Az 1,0–1,5 mm vastag átlátszó FRP panelek 85–88%-os átviteli sebességet tudnak elérni. Ahogy a fény áthalad az FRP panelen, szétszóródik, így lágy, szórt fényt hoz létre, tükröződés vagy durva hotspotok nélkül. Ez a jellemző támogatja az egységes beltéri világítást az ipari létesítményekben, elkerülve a PC-s (polikarbonát) lemezekhez néha kapcsolódó hotspot problémákat.
Az FRP nappali megvilágító panelek felületi UV-álló filmet vagy öregedésgátló gél bevonatréteget használnak, hogy ellenálljanak az UV-sugárzásnak, és csökkentsék a sárgulást és a leromlást. Az UV-álló fólia koextrudálási eljárással van az FRP panelhez kötve, ami segít megelőzni a rétegvesztést a hosszú távú használat során. Az FRP anyag ellenáll a savas és lúgos korróziónak, így alkalmas olyan környezetekre, mint a vegyi üzemek és a tengerparti területek. Normál körülmények között a minősített termékek élettartama 15-30 év.
Az FRP napfénypanelek hőtágulási együtthatója közel áll az acélhoz. Színes bevonatú acéllemezekkel együtt alkalmazva hasonló sebességgel tágulnak és húzódnak össze a hőmérséklet-ingadozások hatására. Ez csökkenti a szivárgás kockázatát a csatlakozási pontokon, amelyeket a differenciális tágulás okoz. Ez a jellemző az FRP napfénypaneleket gyakori választássá teszi acélszerkezetes ipari épületek tetőnappali megvilágításához.
Az FRP nappali világítási panelek B1 osztályú lángállósági besorolást és legalább 30%-os oxigénindexet (OI) érhetnek el. A mechanikai tulajdonságok közé tartozik a legalább 85 MPa szakítószilárdság, a legalább 95 MPa hajlítószilárdság és a legalább 47 Barcol-keménység. Ezek az értékek alátámasztják a tető teherbíró képességét és szélállósági követelményeit.
A 21CJ103-1 nemzeti szabványos referenciarajz-készlet szisztematikus útmutatást ad a nappali megvilágító sávokban, szellőző tetőablakokban és tűz-füst elszívó tetőablakokban használt FRP nappali világítópanelek termékválasztásához és beépítési részleteihez. Alkalmazási területei közé tartoznak a profilozott fémlemez tetők, vasbeton tetők és falrendszerek. Az ipari projektekre, például a Yantai Lubao Steel Pipe projektre vonatkozó pályázati dokumentumok a GB/T 14206-2015 szabványnak való megfelelést, az F1 osztályú égésgátlást, legalább 75%-os fényáteresztési arányt és -40°C és 120°C közötti üzemi hőmérséklet-tartományt írnak elő.
A következő paraméterek a szabványgyártáson és a vonatkozó nemzeti szabványokon alapulnak. Testreszabás elérhető, hogy megfeleljen a konkrét projektkövetelményeknek.
| Teljesítménymutató | Paraméter/specifikáció | Standard / Megjegyzések |
|---|---|---|
| Executive Standard | GB/T 14206-2015 | Üvegszál erősítésű poliészter hullámlemezek |
| Tervezési referencia | 21CJ103-1 | Az FRP lapok alkalmazásának részletei |
| Gyantatartalom | ≥65% | Öregedésálló, reaktív égésgátló gyanta |
| Üvegszál tartalom | ≥30% | Lúgmentes, sodratlan üvegszál |
| Szabványos vastagság | 0,8-3,0 mm | Hullámos vagy lapos lemezek |
| Közös profilok | 750 / 840 / 900 / 950 / 1050 típusok | Kompatibilis színes acél tetőfedéssel |
| Fényáteresztő képesség | ≥75% (akár 85-88%) | |
| Oxigén index | ≥30% | Lángállóság jelző |
| Üzemi hőmérséklet | -40°C és 120°C között | |
| Gyógyulási fok | Tetőfedés >88% / Fal >82% | Követelmény szállításkor |
| Tervezési élettartam | 15-30 év |
1. Szórt, tükröződésmentes fény.Az FRP panelek szórják a fényt az üvegszálas szerkezeten keresztül, egyenletes eloszlást biztosítva hotspotok nélkül. Ez javíthatja a vizuális kényelmet az átlátszó PC-lapokhoz képest.
2. Korrózióállóság.Az FRP anyag ellenáll a savaknak, lúgoknak és az öregedésnek. Használható korrozív környezetben, például vegyi üzemekben, tengerparti területeken és állattartó telepeken.
3. Hőtágulási kompatibilitás.A hőtágulási együttható közel van az acélhoz. Színes acél tetőfedővel együtt használva a panelek hasonló mértékben tágulnak és húzódnak össze, csökkentve a szivárgás kockázatát az illesztéseknél.
4. Flame Retardancy.B1 osztályú, legalább 30%-os oxigénindex, amely megfelel az ipari épületekre vonatkozó általános tűzbiztonsági követelményeknek.
5. Szabványosított tervezés és kiválasztás.A GB/T 14206-2015 szabványnak és a 21CJ103-1 tervezési hivatkozásnak való megfelelés alapot ad a termék kiválasztásához és a telepítés részleteihez.
Tető napvilágító sávokhoz:Válassza ki azt a hullámos profilt, amely illeszkedik a szomszédos fém tetőlemezhez. Győződjön meg arról, hogy az átfedés és a rögzítőelemek követik a 21CJ103-1 útmutatást az időjárásállóság megőrzése érdekében.
Korrozív környezetekhez:Győződjön meg arról, hogy a gyanta összetétele és a felületvédelem alkalmas az adott vegyi expozícióhoz. Tengerparti területeken ellenőrizze, hogy a rögzítőelemek és tömítőanyagok kompatibilisek-e az FRP anyaggal.
A tűzbiztonság érdekében:Ha FRP paneleket használ tűzálló tető- vagy falszerelvényekben, ellenőrizze, hogy a panel lángállósági besorolása és a teljes szerelvény megfelel-e a projekt tűzállósági követelményeinek.
A telepítés során:Kerülje el a panelek túlzott meghajlását vagy csavarodását. Használjon megfelelő vágószerszámokat és tömítőanyagot az illesztéseknél. Kövesse a gyártó ajánlásait a rögzítőelemek távolságára és az élek távolságára vonatkozóan, hogy elkerülje a repedést és a szivárgást.
1.Színes acél tetőfedéssel kompatibilis nagy felületű tetőnappali fénycsíkok ipari üzemek és logisztikai raktárak számára.
2.Természetes megvilágítást igénylő létesítmények, például mezőgazdasági üvegházak, virágiskolák és akvakultúra-telepek.
3.Nappali megvilágítású tetők középületekhez, beleértve a sportlétesítményeket, nagy szupermarketeket és piactereket.
4.Nappali megvilágítású burkolórendszerek korrozív környezetekhez, például vegyi üzemekhez és tengerparti épületekhez.
Az FRP panelek általában lágyabb, szórt fényt adnak az üvegszál-erősítésnek köszönhetően, míg a PC-lemezek általában nagyobb közvetlen fényáteresztő képességgel rendelkeznek, és hotspotokat képezhetnek. Az FRP hőtágulási együtthatója is közelebb van az acélhoz, így jobban kompatibilis a fém tetőfedéssel. A PC lehet könnyebb és ütésállóbb, de az FRP-t gyakran előnyben részesítik korrozív ipari környezetben.
Az átfedés és a rögzítőelemek távolságának követnie kell a 21CJ103-1 tervezési hivatkozást és a fém tetőprofil követelményeit. Általános iránymutatásként a véglapoknak legalább 150–200 mm-nek kell lenniük, és az oldallapoknak meg kell egyeznie a profil ajánlott átfedésével. A kötőelemek távolsága jellemzően 300-500 mm, de projektspecifikus szélterhelési számításokat kell alkalmazni.
A megfelelő égésgátló tulajdonságú (B1 osztály, oxigénindex ≥30%) FRP panelek használhatók tűz/füst elvezető tetőablak-rendszerekben, ha azokat a vonatkozó szabványok és projektspecifikációk szerint tervezték és telepítették. A teljes tetőablak-szerelvénynek meg kell felelnie az előírt tűzállósági követelményeknek.
Tárolja a paneleket laposan, száraz, fedett helyen, távol a közvetlen napfénytől és hőforrásoktól. Kerülje el, hogy túl sok súlyt rakjon a panelek tetejére. Védje a felületet a karcolásoktól és vegyszerektől. Ha ideiglenesen a szabadban tárolja, fedje le átlátszatlan, lélegző anyaggal.
Kérjük, adja meg a profil típusát, vastagságát, hosszát, színét, fényáteresztési követelményét, valamint azt, hogy a panelek tetőfedésre vagy falra való alkalmazásra szolgálnak. Adja meg a projekt helyszínét és az esetleges speciális környezeti feltételeket is (pl. vegyi expozíció, tengerpart). Ez segít csapatunknak ajánlani a megfelelő gyantarendszert és felületvédelmet.
A Tianjin SENBO Building Materials Technology Co., Ltd. FRP nappali megvilágító paneleket, poliuretán élzárású kőzetgyapot paneleket, poliuretán szigetelőlemezeket és egyéb épületburkoló termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
