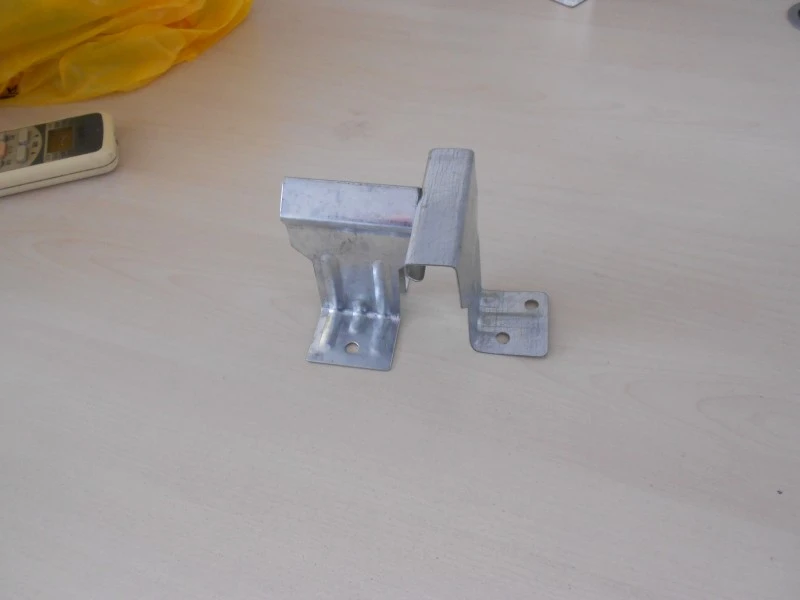

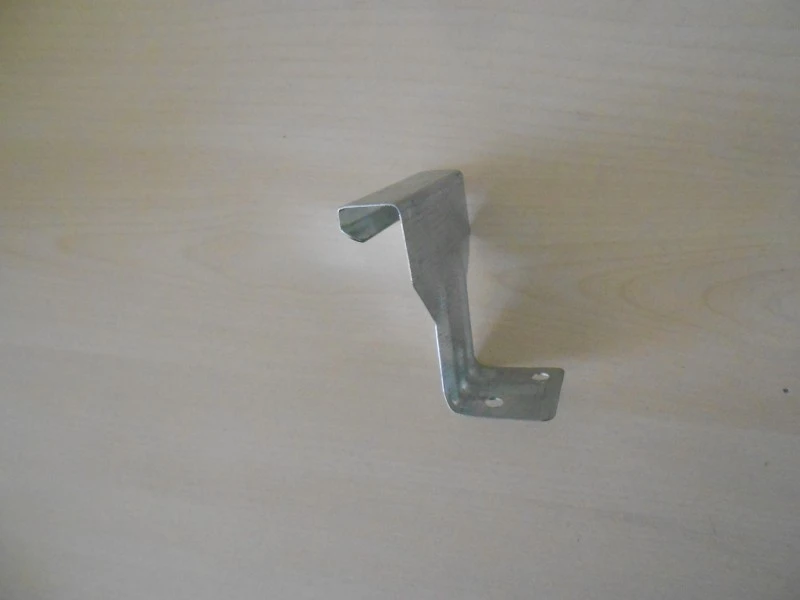

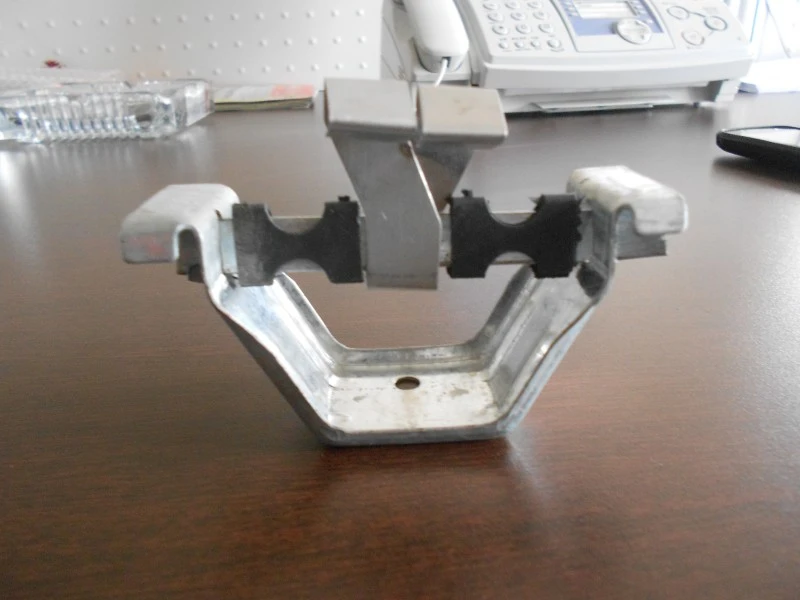

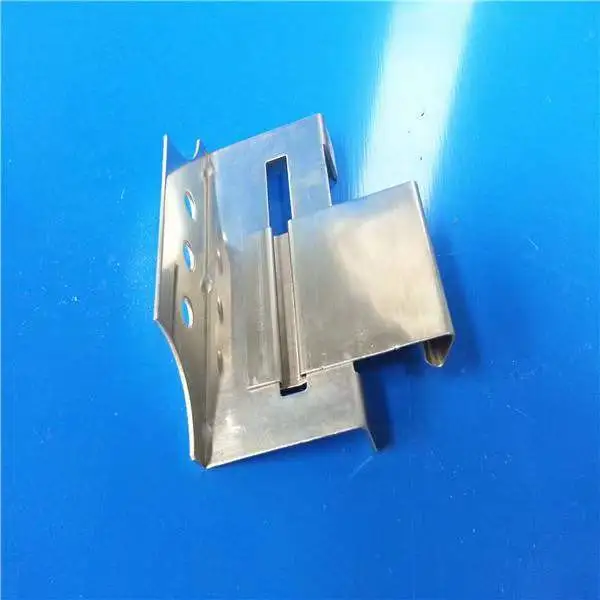

Rejtett klipszes rögzítő

A rejtett kapcsos rögzítők rejtett kapcsolatot biztosítanak az épületpanelek és a tartószerkezet között. A kapocs a szelemenhez vagy a konzolhoz rögzített alapbordához kapcsolódik, és csavar nélkül tartja a panelt a panel felületén. Ez a megközelítés az összes rögzítőelemet a panel varratjaiban tartja, tiszta külsőt biztosítva, és eltávolítja a szabadon lévő csavarokhoz és tömítőanyagokhoz kapcsolódó szivárgási utakat. A SENBO ezeket a kapcsokat méretellenőrzéssel látja el a résmélységre, a láb hosszára és az anyagvastagságra vonatkozóan, és a gyártási folyamat magában foglalja a rögzítési szilárdság időszakos tesztelését.

Anyagok és gyártás

A kapcsok alapkivitelben 304-es rozsdamentes acélból készülnek, a 430-as és a 201-es pedig adott költségvetéshez. A nehezebb szerkezeti kapcsokhoz tűzihorganyzott Q235B acélt használnak. A rozsdamentes acél kapcsok hidegsajtolással vagy sajtolás útján készülnek szalaganyagból. A Q235B kapcsok jellemzően legalább 5 mm vastag melegen hengerelt lemezből készülnek, és hidraulikus hidegsajtolással alakítják ki a szilárdság és a méretpontosság fenntartása érdekében.

Méretek és osztályozás

A klip belső magasságát a panel nyílás mélysége határozza meg. Common internal heights range from 2.6 mm to 10 mm, with a leg length of 7.5 mm and material thickness from 0.5 mm to 1.5 mm for stainless steel. A csavar átmérője 12 mm, szilárdsági fokozata legalább 8,8. A klipeket alkalmazás szerint falpanel klipekre, tetőpanel kapcsokra és padlópanel klipekre osztják. Anyag szerint rozsdamentes acél kapcsokra és tűzihorganyzott acél kapcsokra osztják őket.

Műszaki előírások

Teljesítményellenőrzés

1. Mechanical Behavior

A rejtett kapcsokra vonatkozó mechanikai követelmények a GB 15831 szabványon és a kapcsolódó ipari szabványokon alapulnak. A csúszásgátló vizsgálatokhoz 7,0 kN terhelésnél legfeljebb 7,0 mm, 10,0 kN terhelésnél legfeljebb 0,5 mm elmozdulás szükséges. A kapocs nem tönkremehet 25,0 kN-nál. A torziós merevség 900 N·m nyomaték mellett legfeljebb 4 fokos szöget igényel. A SENBO által tesztelt, teljesen acélból készült hidegen sajtolt klipek megfelelnek ezeknek a határértékeknek.

2. Korrózióállóság

304 rozsdamentes acél kapocs sópermet-vizsgálaton esett át, és megfelelő korrózióállóságot mutatnak kültéri expozícióhoz. A tűzihorganyzott Q235B klipek oldalanként legalább 150 g/m² cinkbevonatot tartalmaznak, amely hosszú távú védelmet biztosít normál légköri körülmények között. Az anyagválasztásnak meg kell felelnie a projekt környezetének.

3. Tetőfedő alkalmazások

Álló varratos tetőknél rejtett kapcsok tartják a paneleket a tartókonzolokhoz felületi áttörések nélkül. Ez lehetővé teszi, hogy a tetőpanelek hőtágulás és összehúzódás hatására mozogjanak, miközben rögzítve maradnak a kapcsokon. Az eredmény egy olyan tetőfelület, amelyen nincsenek látható csavarlyukak, ami csökkenti a víz bejutásának esélyét és javítja a hosszú távú vízszigetelést. A rejtett csíptetős módszert a nagy fesztávú ipari tetők 360°-os állóvarrat-rendszereiben alkalmazzák.

4. Fali panel felszerelése

A falpaneleknél a rejtett kapcsos rögzítőelemek lehetővé teszik a szög nélküli felszerelést, tisztán tartva a panel felületét. Az ablakkárpitos szerelvényeknél a rejtett csatlakozás lefedi a színes bevonatú panelek vágott éleit, megvédve azokat a közvetlen esőtől, és csökkentve a rozsdásodás kockázatát a széleken. Ez a beépítési mód megfelel az építészeti megjelenési követelményeknek.

Termékjellemzők

• Rejtett kapcsolat:A rögzítőelemek a panel varrásában maradnak, így tiszta külsőt biztosítanak szabad csavarok nélkül.
• Nincs panel áttörés:Mivel a csavarok nem mennek át a panelen, csökken a szivárgási utak és a lyukak korróziójának kockázata.
• Anyag lehetőségek:304 rozsdamentes acél a magas korrózióállóság érdekében; tűzihorganyzott Q235B nehéz szerkezeti felhasználáshoz.
• Méretbeli rugalmasság:A 2,6 mm-től 10 mm-ig terjedő belső magasságok lehetővé teszik a különböző panel résmélységekhez való illesztést.
• Tesztelt teljesítmény:A csúszásállóságot, a szerkezeti integritást és a torziós merevséget a szabványos határértékek szerint igazolják.

Tipikus alkalmazások

• Rejtett csatlakozások állóvarratú fém tetőfedő rendszerekhez.
• Rejtett rögzítőelemek fém falpanelekhez és bizonyos faburkolati rendszerekhez.
• Szoros varratú telepítés kültéri teraszokhoz, beleértve a kezelt fát és a fa-műanyag kompozitot is.
• Rejtett villogó kapcsok színes bevonatú acél ablakkeretekhez.

Telepítési és kezelési megjegyzések

• Megrendelés előtt ellenőrizze, hogy a klip belső magassága megegyezik-e a panel nyílás mélységével.
• A beszerelés során használja a megadott csavarminőség- és nyomatékértékeket. A túlfeszítés károsíthatja a kapcsot vagy a panelt.
• Rozsdamentes acél kapcsok esetén kerülje a szénacél szerszámokkal való érintkezést, amelyek vasmaradványokat hagyhatnak maguk után, és felületi rozsdát okozhatnak.
• Tárolja a klipeket száraz helyen. A horganyzott kapcsokat távol kell tartani a savas vagy lúgos anyagoktól, amelyek károsíthatják a cinkbevonatot.
• A beszerelés után ellenőrizze a klip rögzítését. The panel should sit firmly without movement perpendicular to the seam.

Minőségellenőrzés és dokumentáció

A szállítóknak anyagtanúsítványokat kell benyújtaniuk a rozsdamentes acélhoz vagy a horganyzott acélhoz. Ha a projekt megköveteli, rendelkezésre kell állnia a csúszásállóságra, a szerkezeti integritásra és a torziós merevségre vonatkozó vizsgálati jelentéseknek. A helyszíni átvételi ellenőrzéseknek ellenőrizniük kell a méreteket, az anyagminőséget és a felület állapotát. Nagy megrendelések esetén mintakapcsok tesztelhetők a tényleges panelprofilhoz való kapcsolódás megerősítésére.

Kiválasztási szempontok

• Erősítse meg a panelnyílás méreteit, és válassza ki a megfelelő klip belső magasságát.
• Válassza ki a klip anyagát a korróziós környezet és a szerkezeti terhelés alapján.
• Tető alkalmazásoknál ellenőrizze, hogy a klip távolsága megfelel-e a tervezett szélemelési követelményeknek.
• Ellenőrizze, hogy a csavar minősége és mérete kompatibilis-e a tartószerkezettel.
• Ha az épület a part közelében vagy ipari övezetben található, akkor a rozsdamentes acél klipekhez kérjen sópermet vizsgálati adatokat.

Gyakran Ismételt Kérdések

Hogyan válasszam ki a megfelelő klip magasságot?

The clip internal height must match the slot depth of the panel being used. Measure the panel slot or refer to the panel manufacturer's specification. A clip that is too tall will prevent full engagement, while one that is too short may allow movement or disengagement.

Minden panelanyaghoz használhatók a rejtett kapcsok?

A rejtett kapcsokat kompatibilis nyílásokkal vagy varratprofillal rendelkező panelekhez tervezték. Az álló varrással vagy egymásba illeszkedő élekkel ellátott fémpanelek jól működnek. Egyes fa alapú panelek rejtett kapcsokat is használhatnak, ha a nyílás megfelelően megmunkált. Mindig ellenőrizze a kompatibilitást mind a panel, mind a klip szállítóival.

Mi a különbség a rozsdamentes acél és a horganyzott acél klipek között?

A rozsdamentes acél kapcsok, különösen a 304-es osztályú, jobb korrózióállóságot biztosítanak, és előnyösek part menti vagy nedves környezetben. A horganyzott acél kapcsok erősebbek, és gyakran használják nehéz szerkezeti csatlakozásokhoz, de a cinkbevonat agresszív légkörben nem tart sokáig. A választás a projekt környezeti kitettségétől és terhelési követelményeitől függ.

A rejtett klipek alkalmasak erős szélű helyekre?

Igen, a rejtett kapcsokat erős szélű területeken használják, különösen az állóvarratú tetőrendszereknél. A kapcsokat a tervezett szélterhelésnek megfelelően kell elhelyezni, a klip anyagának és vastagságának megfelelőnek kell lennie. A széllökés-számításokat az adott projekthez kell elvégezni.
