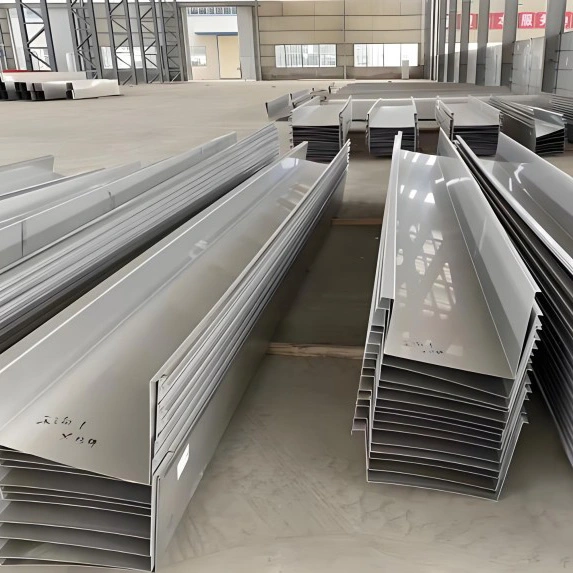

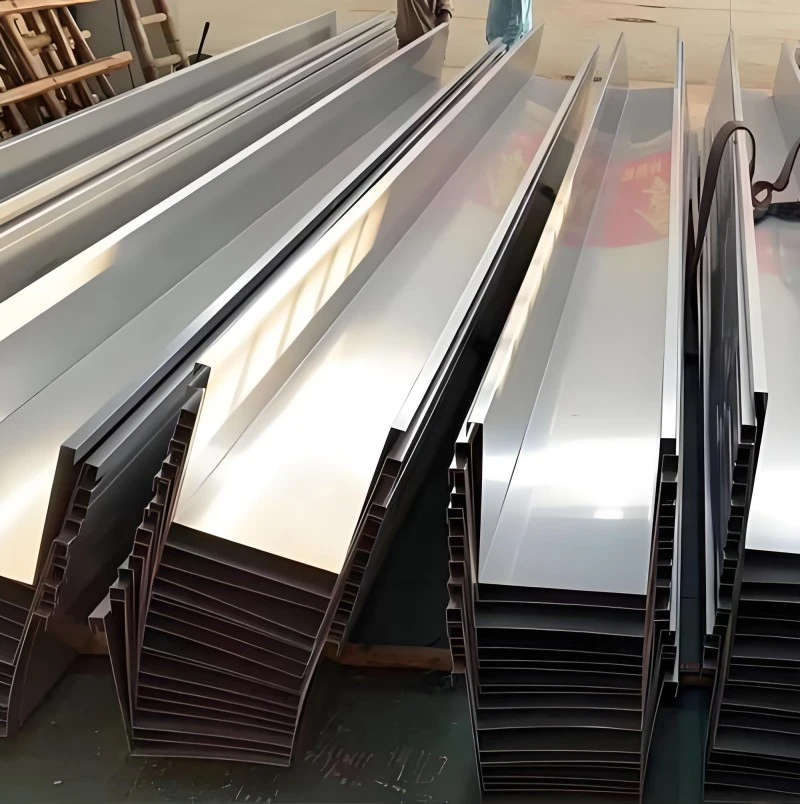

Rozsdamentes acél ereszcsatorna

A tetővízelvezetés a tető mélypontjain elhelyezett ereszcsatornákon múlik, amelyek összegyűjtik az esővizet és elvezetik az ejtőcsövekbe. A rozsdamentes acél ereszcsatorna besorolása hely szerint történik. A belső ereszcsatornák a külső falvonalon belül helyezkednek el, és általában mellvédfallal működnek. A külső ereszcsatornák túlnyúlnak a külső falon, és jellemzően mellvéd nélküli épületeken használják. Ez a besorolás a GB 51022-2015 szabványt követi, amely az oromfalas acélvázas könnyűszerkezetes épületekre vonatkozik. A SENBO ezeket az ereszcsatornákat ellenőrzött üzemi környezetben gyártja, hajlítással és hegesztéssel a szállítás előtt. Csomagolás előtt minden darab szélességét, magasságát, peremméretét és egyenességét ellenőrizzük.

Alapanyaga 304-es rozsdamentes acél. A 201-es és 316L-es fokozatok akkor adhatók meg, ha a projekt körülményei a költség és a korrózióállóság eltérő egyensúlyát kívánják meg. A GB 51022-2015 szabvány 1,0 mm-es minimális lemezvastagságot határoz meg a 304-es rozsdamentes acélból készült belső ereszcsatornákhoz. Ha más anyagot cserélnek ki, akkor azt megbízható korróziógátló kezelésnek kell alávetni. A sima acéllemez ereszcsatornáknak legalább 3,0 mm vastagnak kell lenniük. A 24CS08-1 nemzeti szabvány további útmutatást ad a vízelvezető tartozékok kiválasztásához és felszereléséhez.

Méretek és gyártás

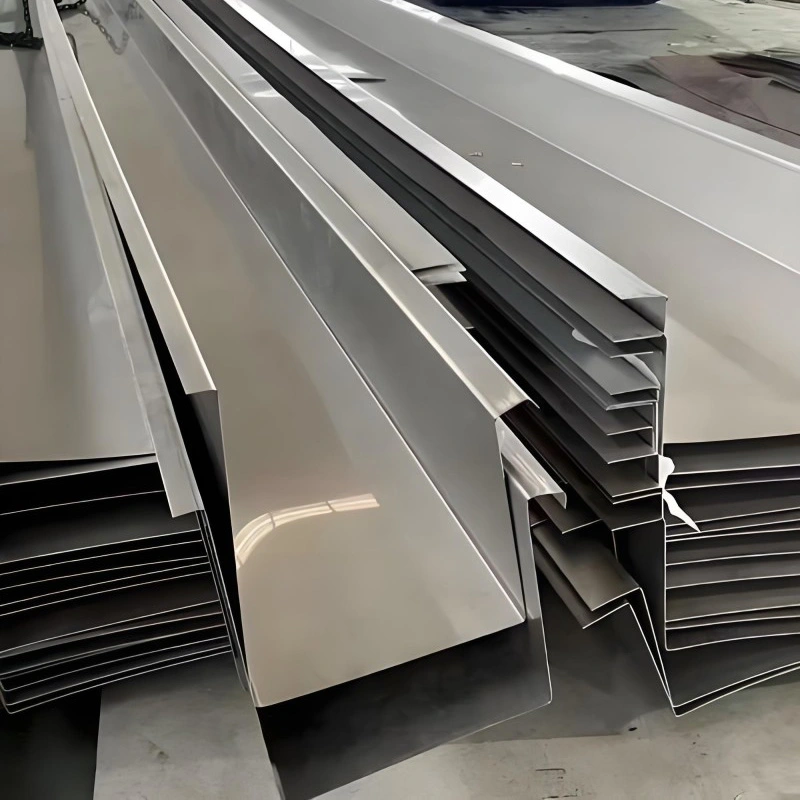

A vastagság a tervezési terheléstől és a korróziónak való kitettségtől függően 0,5 mm és 3,0 mm között van. A keresztmetszetek általában téglalap alakúak vagy trapéz alakúak, alapszélességük 0,3-0,5 m, magasságuk 0,25-0,4 m. A felső karimák biztonságos rögzítési felületet biztosítanak. Az ereszcsatorna szakaszok 1 m-től 14 m-ig készíthetők. A CNC hajlítás 1000 mm-enként 0,3 mm-es egyenességet és ±0,5 fokos szögtűrést biztosít a teljes hosszon. Felületi felületek 8K tükör, matt és szálcsiszolt.

Paraméter táblázat

Helyszíni tapasztalat és kódmegfelelőség

Kódvezérelt tervezési szabályok

A GB 51022-2015 szabvány előírja, hogy az ereszcsatorna keresztmetszete lehet négyszögletes vagy trapéz alakú. A belső ereszcsatornáknak a felső széle alatt 50–100 mm-rel kell elhelyezni a túlfolyó kimeneteket. Minden illesztést tömíteni kell, és a tetőpanelnek bele kell nyúlnia az ereszcsatornába. Ahol az esővíz a tetőfelületről bejut az ereszcsatornába, ott további vízszigetelés kötelező. Ezek a követelmények egyértelmű tervezési és telepítési alapvonalat hoznak létre.

Csereprojektek ipari épületekben

A Shantui Construction Machinery közös műhelyében az eredeti ereszcsatorna rendszert 304 rozsdamentes acél vályúra cserélték. Az esővíz-szifon kivezetéseknél ejtőcsöveket csatlakoztattak, hogy a vízelvezető utak szabadok maradjanak. A projekt egy tipikus utólagos beépítési forgatókönyvet mutat be, ahol a meglévő ereszcsatorna elérte élettartama végét, és a tartósság érdekében rozsdamentes acél cserét választottak.

Középületek vízelvezető javítása

A Ninghai megyei Huangtan Townban található Mezőgazdasági és melléktermékek kiállítási központjában az ereszcsatornát ki kellett cserélni, miután az eredeti rendszer megsérült. Mintegy 85 méter új rozsdamentes ereszcsatorna került beépítésre. A megadott anyag 1,2 mm vastag 304-es rozsdamentes acél volt, magassága 0,3 m, alapszélessége 0,35 m, felső karima 0,05 m. A projekt bemutatja, hogyan használnak rozsdamentes acél ereszcsatornákat a vízelvezető funkció helyreállítására a meglévő épületekben.

Tengerparti környezeti teljesítmény

A Fangchenggang Gangchen International Hotelben az előcsarnokban lévő vízszivárgást korrodált szénacél ereszcsatornákra vezették vissza. A javításhoz 1,2 mm vastag 304-es rozsdamentes acéllemezeket használtak, amelyeket a helyszínen hegesztettek. A magas páratartalmú, magas sótartalmú tengerparti légkör az eredeti anyag rozsdásodását okozta. Csere után a vízelvezetés probléma megoldódott. Ez a tok támogatja a 304-es rozsdamentes acél használatát sóval terhelt levegőben és hasonló korrozív környezetben.

Telepítés és fagyvédelem

A telepítés során figyelembe kell venni a fagyás körülményeit. Hideg területeken a belső ereszcsatornákat és ejtőcsöveket szigetelésre vagy hőszigetelésre van szükség. Ilyen éghajlaton a külső ereszcsatorna-rendszereket részesítik előnyben, mert könnyebben megvédhetők a jégtorlódástól. A hosszirányú lejtésnek legalább 5‰-nek kell lennie, és az ejtőcsöveket szilárdan rögzíteni kell a falhoz vagy a szerkezeti kerethez. A CNC-hajlított szakaszok csökkentik a terepi illesztéseket, és segítenek megőrizni a méretpontosságot a telepítés során.

Gyártási és szerelési irányelvek

• Döntse el a belső és a külső ereszcsatorna elrendezését az épület kialakítása és a helyi éghajlat alapján.
• Válassza ki a rozsdamentes acél minőségét a légköri korrózió mértékének megfelelően. A 316L jobb a súlyos tengeri vagy vegyi környezetben.
• Tartson fenn legalább 5‰-es ereszcsatornát a teljes futás során.
• Belső ereszcsatornák esetén ellenőrizze, hogy a túlfolyó kivezető nyílások megfelelően vannak elhelyezve és méretezve, és tartsa őket tisztán a törmeléktől.
• Használjon minősített rozsdamentes acél hegesztési eljárásokat. Hegesztés után tisztítsa meg a hő által érintett zónákat a helyi korrózió elkerülése érdekében.
• A tető befejezése előtt ellenőrizze az ereszcsatorna illesztéseit és a tetőpanel belépési pontjait a tömítettség szempontjából.

A projektcsapatok által gyakran feltett kérdések

Mikor van szükség belső ereszcsatornára a külső helyett?

A belső ereszcsatornák gyakoriak azokon az épületeken, ahol mellvédfal van, vagy ahol az építészeti kialakítás eltakarja a vízelvezetést. A külső ereszcsatornák telepítése és karbantartása egyszerűbb. A választást általában a homlokzati kialakítás és az éghajlat alapján az építész és építőmérnök végzi.

Mi teszi a 304-es rozsdamentes acélt a belső ereszcsatornák szabványává?

A belső ereszcsatornákhoz építés után nehéz hozzáférni, ezért az anyagnak karbantartás nélkül is ellenállnia kell a korróziónak. A kód 304-es rozsdamentes acélt ír elő, minimum 1,0 mm vastagsággal, mivel ez bizonyítottan egyensúlyt biztosít a korrózióállóság, a szilárdság és a költségek között.

Hogyan kötik össze a hosszú ereszcsatornákat a helyszínen?

A szakaszokat általában hegesztik vagy rozsdamentes acél csatlakozókkal tömítik. A hegesztés folyamatos vízzáró kötést biztosít, ha helyesen végzik. Tömítőanyaggal ellátott mechanikus illesztéseket is használnak, de ezek alaposabb beépítést és időszakos ellenőrzést igényelnek.

Milyen kivitelezés a legpraktikusabb a rozsdamentes acél ereszcsatornákhoz?

A szálcsiszolt és matt felületeket gyakran előnyben részesítik, mert jobban elrejtik a kisebb karcolásokat és felületi nyomokat, mint a tükörfelületek. A tükörbevonatok jobban tükrözik, és könnyebben mutatják a vízfoltokat, de néha vizuális hatás érdekében választják őket.

Átvétel és ellenőrzés

Minden szállítást ellenőrizni kell az anyagtanúsítvánnyal, amely igazolja a rozsdamentes acél minőségét és a lemez vastagságát. A méretellenőrzés kiterjed a szélességre, a magasságra, a karima méretére és az egyenességre. Hegesztett szakaszok esetén győződjön meg arról, hogy a hegesztési eljárás megfelelő, és hogy a hegesztők érvényes tanúsítvánnyal rendelkeznek. Vizsgálja meg a felületet, hogy nincsenek-e rajta karcolások, horpadások vagy egyéb sérülések, amelyek a szállítás során keletkezhettek.

Megrendelés előtt megerősítendő pontok

• Határozza meg az ereszcsatorna elrendezési típusát, és erősítse meg a keresztmetszeti méreteket a szerkezeti rajzokkal.
• Válassza ki a rozsdamentes acél minőségét a telephely korróziós kategóriája alapján.
• Ellenőrizze, hogy a lemezvastagság megfelel-e a belső ereszcsatornákra vonatkozó szabályzat által megkövetelt minimumnak.
• Tervezze meg az ereszcsatorna lejtését és a tartótávolságot úgy, hogy a víz egyenletesen áramoljon az ejtőcsövek felé.
• Hosszú futás esetén vegye figyelembe a hőmérséklet-tartományt és azt, hogy szükség van-e dilatációs hézagokra.
• A gyártás megkezdése előtt erősítse meg a felületkezelési követelményeket és a várható szállítási hosszt.
