Tisztatéri alumínium kiegészítők

A tisztatéri alumínium tartozékok, más néven tisztatéri alumíniumprofilok, speciális alkatrészek, amelyeket ellenőrzött környezetű burkolatrendszerekhez terveztek.SENBO Építőanyagokezeket a profilokat tisztatéri panel- és tartozékkínálatának részeként szállítja, különös tekintettel a méretpontosságra, a felületi tisztaságra és a moduláris kompatibilitásra.

A profilok 6063-T5 alumínium-magnézium-szilícium ötvözetből készülnek magas hőmérsékletű extrudálással. A felületkezelések közé tartozik az eloxálás, az elektroforetikus bevonat és a porbevonat, amelyek mindegyike a korrózióállóság és a sima, pormentes felület érdekében van kiválasztva. A szabványos profilhossz darabonként 6 méter, egyedi vágással és nem szabványos specifikációkkal is.

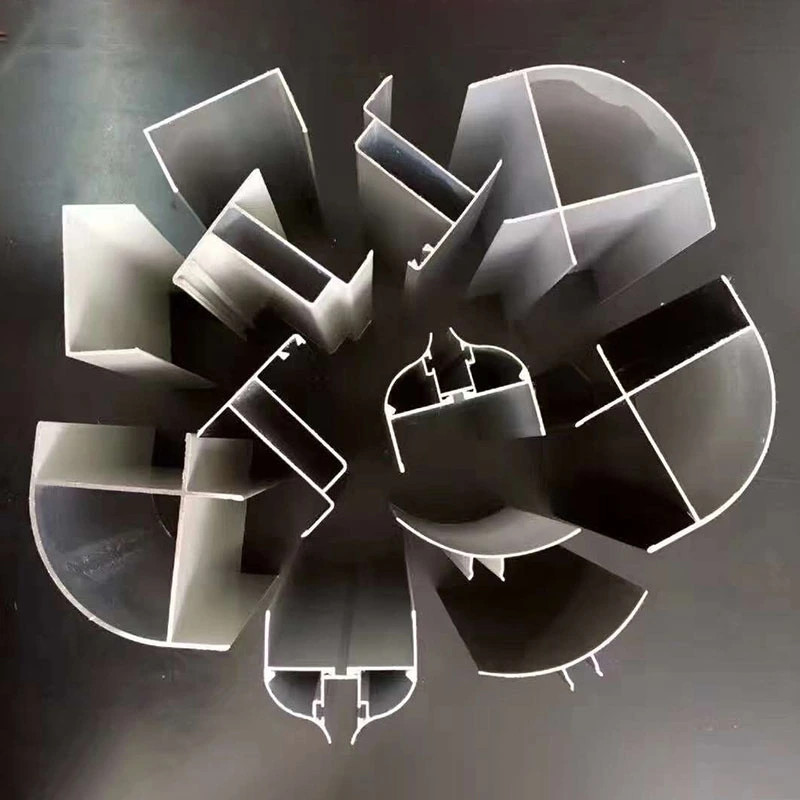

Funkcionálisan a terméksorozat négy fő kategóriát ölel fel: keretcsatlakozó profilok (I-profilok, H-profilok, T-profilok), tömítő- és befejezőprofilok (U-csatornák, szögprofilok, belső és külső sugárprofilok), ajtó- és ablakprofilok (ajtókeretek, ajtólap-szelvények, ablakkeretek), valamint mennyezeti függesztőprofilok (FFU-tartók, T-winamsen-keils).

Anyag- és felületkezelés

Az alapanyag 6063-T5 alumíniumötvözet, amely jó egyensúlyt biztosít a szilárdság, a szívósság és a korrózióállóság között. A szakítószilárdság 150 és 350 MPa között van. Az eloxálás kemény, kopásálló felületet eredményez, amely könnyen tisztítható és nem üríti ki a részecskéket. A porbevonat tartós felületet biztosít széles színválasztékban, míg az elektroforetikus bevonat egyenletes fedést biztosít összetett profilokon is.

Minden felületkezelést úgy terveztek, hogy megfeleljen a tisztatér követelményeinek, alacsony részecskeképződéssel és általános fertőtlenítőszerekkel szembeni ellenállással szemben. Maga az alumíniumötvözet nem mérgező, szagtalan, ellenáll a nedvességnek és a penészesedésnek, amit az elektronikai, gyógyszerészeti és élelmiszeripari tisztaterekben való hosszú távú használat igazolt.

Méretszabványok és termékskála

Az iparági szabványokból és a szállítói termékadatokból összeállított alábbi táblázat a gyakori profilkategóriák jellemző specifikációit sorolja fel.

Teljesítmény valós telepítésekben

1. Moduláris kompatibilitás és mérettűrés

A tisztatéri alumínium tartozékokat moduláris koncepció alapján tervezték, olyan univerzális specifikációkkal, mint a 40-es, 50-es és 75-ös sorozat. A csatlakozási rések szélessége és a furatok távolsága követi az ipari szabvány méreteit, és a résszélesség tűréseit általában ±0,2 mm-en belül szabályozzák. Ez biztosítja a gyors és szoros összeszerelést a különböző alkatrészek között. A gyári összeszerelés ellenőrzése magában foglalja a csatlakozások tömítettségét, a méretek összehangolását és a tömítőszerkezetek kompatibilitását annak érdekében, hogy a profilok ne ütközzenek vagy csússzon el a beépítés után.

2. Radius Corner kialakítás a tisztíthatóság érdekében

Szigorú tisztasági követelményeket támasztó környezetekben, például félvezető tisztaterekben és gyógyszerészeti GMP műhelyekben a fal-fal és fal-mennyezet csatlakozásokat 50 mm-es sugarú alumíniumötvözet burkolattal (R50) fejezik ki. Az ívelt profil kiküszöböli a 90 fokos szögeket, ami csökkenti a por felhalmozódását, valamint leegyszerűsíti a tisztítást és fertőtlenítést. A sima átmenet minimalizálja a légáramlás turbulenciáját is, segít megőrizni az egyirányú lamináris légáramlást a kritikus zónákban. A sarokelemeket vakszegecsekkel rögzítik a falpanelekhez, ami lehetővé teszi a gyors beszerelést a hegesztéssel járó részecskeszennyeződés nélkül.

3. Rácsos mennyezeti rendszer az FFU támogatáshoz

Az FFU (Fan Filter Unit) rácsváz a tisztatéri mennyezeti rendszer elsődleges szerkezeti támasza. Nagy szilárdságú T-alakú alumíniumötvözet profilokat használ, amelyek szabványos csatlakozókkal vannak összeszerelve (kétirányú, háromutas, négyutas stb.). A 6063-T5 ötvözet megőrzi a rendszer könnyű súlyát, de erősségét, a profil keresztmetszete pedig dedikált csatornákat tartalmaz a közmű-útválasztáshoz. A csatlakozók horganyzottak a korrózióállóság érdekében. A szabványos rácsmodulok belső nyílása 1180×580 mm, ami megfelel az FFU beépítési követelményeinek.

A felfüggesztési rendszer 30%-os biztonsági ráhagyást tartalmaz a teherbírásra. Az akasztók távolsága 1200 mm-en belül marad, és a keret szintezése méterenként 1 mm-nél kisebb tűréshatárig tart. A hagyományos hegesztett keretekhez képest ez az előre összeszerelt megközelítés több mint 30%-kal csökkenti az építési időt, és 50%-kal javítja a későbbi karbantartási hatékonyságot.

4. Felületi tisztaság és tömítési teljesítmény

Az eloxálás vagy porfestés után ezeknek a profiloknak a felülete sima, sorjamentes és ellenáll a por tapadásának. Az előre megtervezett hornyok lehetővé teszik a nem fém alkatrészek, például tömítőszalagok, PVC sapkák és műanyag sarokvédők felszerelését, amelyek javítják a por- és légtömörséget. Maga az alumíniumötvözet anyaga nem mérgező, szagtalan, korrózióálló és nedvességálló, és több iparágban is bizonyítottan hosszú távú teljesítményt nyújt tisztatéri környezetben.

Funkcionális jellemzők

1. Megbízható anyagtulajdonságok.A 6063-T5 alumíniumötvözet egyenletes textúrát és 150-350 MPa szakítószilárdságot biztosít. A tervezett élettartam normál tisztatéri körülmények között legalább 15 év.

2. Pontos tűréshatárok a szoros összeszereléshez.A résszélesség tűrése ±0,2 mm-en belül marad. A moduláris felépítés és a szabványos interfészek szoros illeszkedést biztosítanak a kiegészítő anyagokhoz, mint például a tisztatéri panelek és a tömítőcsíkok.

3. Sima, nem porképző felület.A felületkezelések, beleértve az eloxálást, az elektroforézist és a porbevonatot, sima, nem porózus felületet eredményeznek, amely korrózióálló és könnyen tisztítható. Ez megfelel a tisztatér követelményeinek az alacsony részecskekibocsátás érdekében.

4. Átfogó termékskála.A sorozat csatornaprofilokat, szögprofilokat, sugaras sarokprofilokat, ajtó- és ablakkereteket, valamint FFU rácsrendszereket tartalmaz. Igény szerint egyedi méretek és speciális formák is gyárthatók.

5. Moduláris összeszerelés és újrafelhasználhatóság.A profilok összeszerelése csavarkötésekkel és szegecsekkel történik, így nincs szükség hegesztésre. Ez lehetővé teszi a gyors telepítést, szétszerelést és újrafelhasználást, ha az elrendezés módosítására van szükség.

Telepítési és kompatibilitási megjegyzések

Fali panel csatlakozásokhoz:Az I-gerenda és a H-gerenda profilok a panelek közötti közbenső csatlakozókként szolgálnak. A beszerelés előtt ellenőrizze, hogy a profilnyílás szélessége megegyezik-e a panel szélének vastagságával. A rések elkerülése érdekében egyenletesen húzza meg a rögzítőket.

A sarkok befejezéséhez:Használjon R50-es vagy nagyobb sugarú profilokat a fal-fal és a fal-mennyezet csatlakozásoknál a porfogók kiküszöbölésére. Vakszegecsek használata javasolt a csavarok helyett a tisztább megjelenés és a részecskeszennyeződés csökkentése érdekében.

FFU rácsos mennyezetekhez:Győződjön meg arról, hogy az akasztó távolsága nem haladja meg az 1200 mm-t, és hogy a keret méterenként 1 mm-en belül van kiegyenlítve. Az 1180×580 mm-es rácsnyílás az FFU moduloknál alapfelszereltség, de egyedi méretek is elhelyezhetők.

Ajtó- és ablakkeretekhez:Válassza ki a tisztatér panelvastagságnak megfelelő profilokat. Ellenőrizze, hogy a tömítőhorony kompatibilis-e a tervezett tömítéssel vagy tömítőanyaggal. A beszerelés után ellenőrizze, hogy az ajtó vagy ablak zökkenőmentesen működik-e bekötés nélkül.

Hol használják ezeket a profilokat

1.Elektronika és félvezető tisztaterek: falpanelek és mennyezetek, valamint FFU rácsos mennyezeti rendszerek csatlakoztatása és rögzítése.

2.Biogyógyszerészeti GMP létesítmények: R50 sugarú sarokprofilok a belső és külső sarkok tömítésére, a porfogó holtzónák kiküszöbölésére.

3.Kórházi műtők és intenzív osztályok: ajtó- és ablakkeretek beépítése, légmentes tömítések alkalmazása.

4.Élelmiszer-feldolgozási tisztaterek: tisztatér panel csatlakozások, padlócsatorna tömítés és mennyezetrács beépítés.

5.Laboratóriumi tiszta zónák: keret összeszerelés, közművezetékek integrálása és tömítés.

Gyakran Ismételt Kérdések

1. Milyen felületkezelés javasolt gyógyszerészeti tisztaterekhez?

A gyógyszerészeti GMP létesítményekben általánosan eloxált vagy porszórt bevonatokat használnak, mivel ezek nem porózusak, könnyen tisztíthatók és ellenállnak a szokásos fertőtlenítőszereknek. Elektroforetikus bevonat olyan összetett formájú profilokhoz adható meg, ahol elengedhetetlen az egyenletes fedés.

2. Hogyan szerelhetők fel a sugaras sarokprofilok hegesztés nélkül?

A sugárzott sarokprofilokat jellemzően vakszegecsekkel rögzítik. Ez a módszer biztonságos csatlakozást biztosít, miközben elkerüli a hegesztéssel járó hőt, füstöt és részecskeszennyeződést. A szegecseket belülről szerelik fel, így sima külső felületet hagynak maguk után, amely könnyen tisztítható.

3. Lehet-e egyedi profilhosszúságokat szállítani?

Igen. A szabványos hossz 6 méter, de a profilok gyárilag meghatározott hosszúságúra vághatók. A nem szabványos keresztmetszetek egyedi extrudáló szerszámokkal is előállíthatók, a minimális rendelési mennyiség és az átfutási idő figyelembevételével.

4. Hogyan biztosíthatom az alumínium profilok és a tisztatéri panelek kompatibilitását?

A legtöbb tisztatéri panelgyártó úgy tervezi paneleit, hogy megfeleljenek az iparági szabványnak megfelelő profilrésszélességeknek. Rendelés előtt győződjön meg arról, hogy a panel élvastagsága és a profilrés szélessége kompatibilis. Műszaki csapatunk méretrajzokat és mintákat tud biztosítani az ellenőrzéshez.

5. Mekkora az FFU mennyezetrácsrendszer teherbírása?

Az FFU rácsrendszert 30%-os biztonsági ráhagyással tervezték a várható terhelésen túl, amely magában foglalja az FFU egységek súlyát, a mennyezeti paneleket és az esetleges üzemi terheléseket. Az akasztók távolsága 1200 mm-en belül marad a terhek egyenletes elosztása érdekében. A konkrét terhelési számításokhoz kérjük, adja meg az FFU tömegét és a mennyezet konfigurációját mérnöki csapatunknak.
