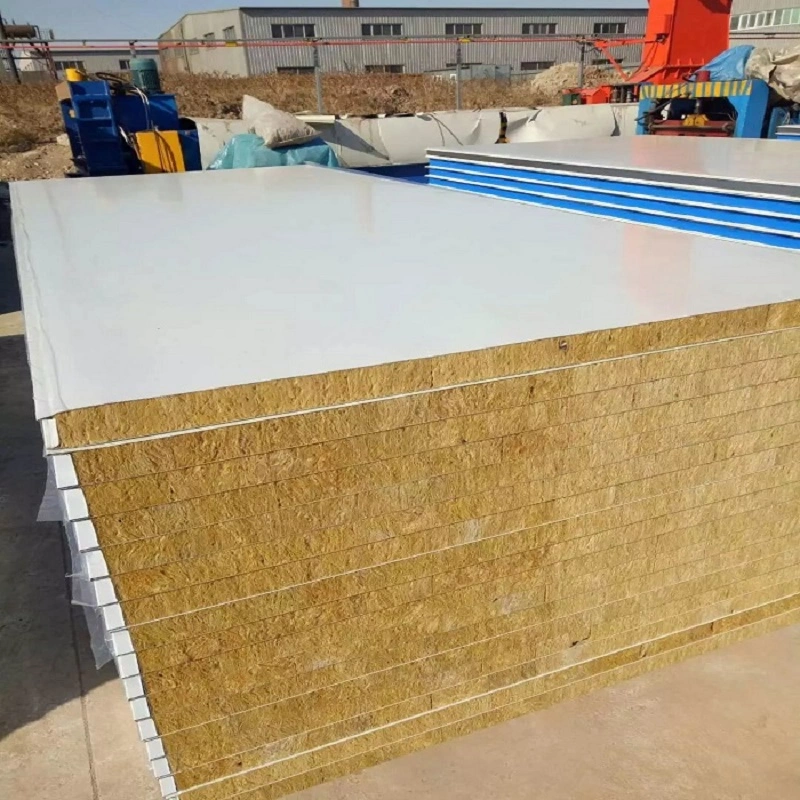

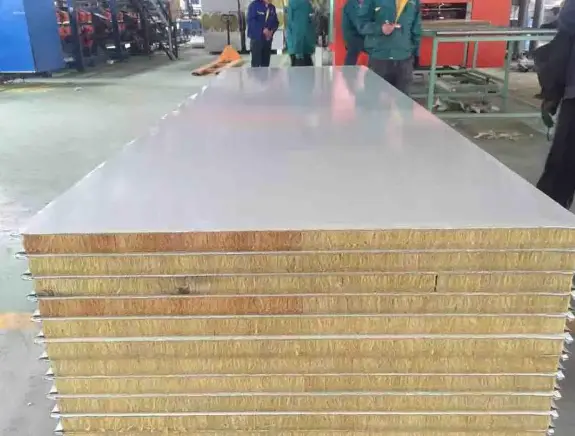

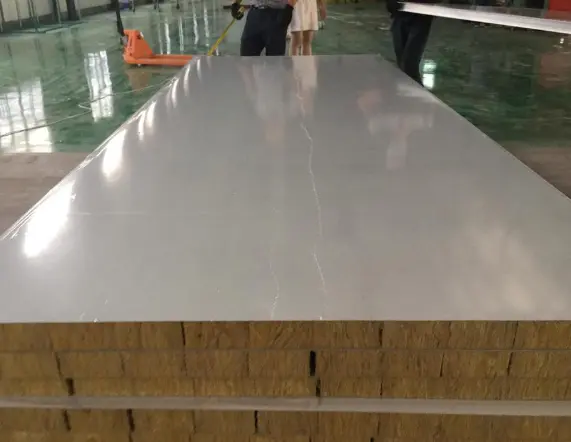

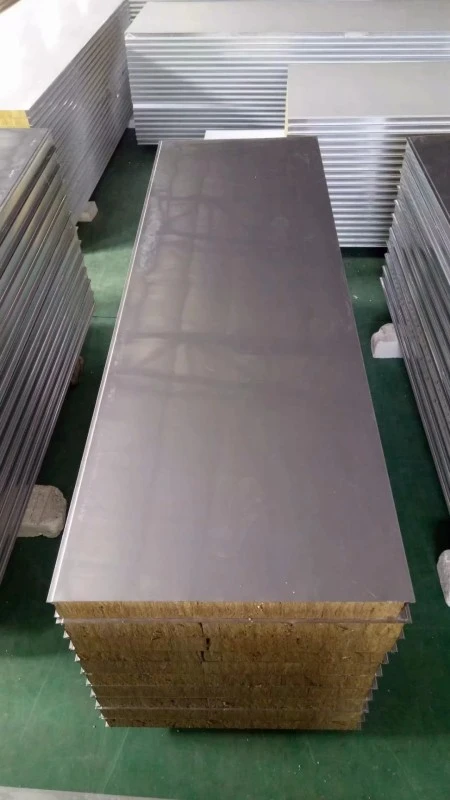

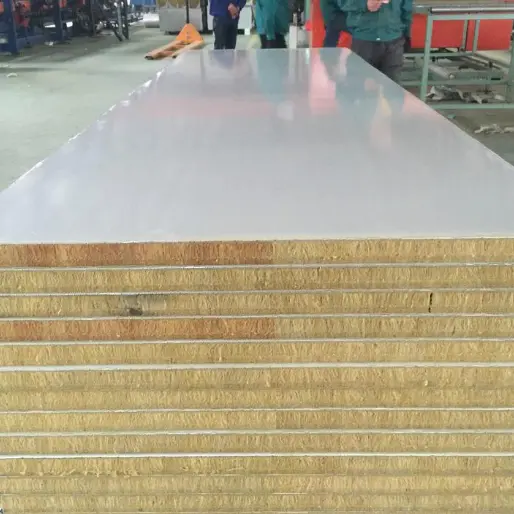

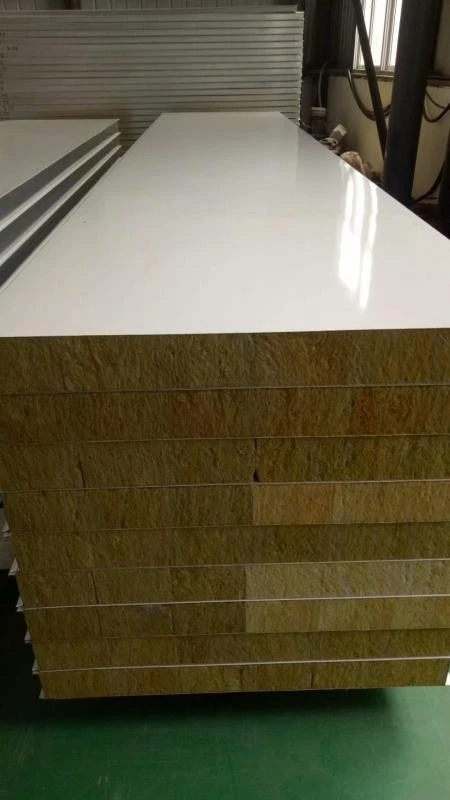

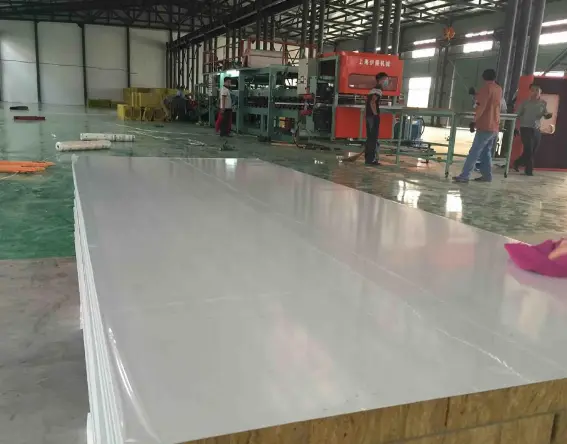

A kőzetgyapot tisztatéri panel egy szendvics szerkezetű lemez, amely tisztatéri színbevonatú acél burkolatokból (0,4–0,8 mm vastag, igény szerint rozsdamentes acélból) és nagy szilárdságú ragasztóval ragasztott kőzetgyapot magból áll.SENBO Építőanyagokezeket a paneleket tisztatéri szekrénysorának részeként szállítja, a tűzbiztonságra, a hőstabilitásra és a hosszú távú tisztaságra összpontosítva.
A mag természetes ércekből, például bazaltból és dolomitból készül. A nyersanyagokat 1450°C feletti hőmérsékleten megolvasztják, majd négyhengeres centrifugális technológiával 4-7 μm átmérőjű nem folytonos szálakká dolgozzák fel. Kötőanyagokat és vízlepergető szereket adnak hozzá a kikeményedés és formázás során. A kapott mag sűrűsége 100–140 kg/m³, hővezető képessége ≤0,043 W/(m·K), víztaszító képessége ≥98%, savassági együtthatója nagyobb, mint 1,8.
Az általános panelvastagság 50 mm, 75 mm és 100 mm. A szabványos szélesség 980 mm, 1150 mm és 1180 mm. A falpanelek hossza legfeljebb 6000 mm, a mennyezeti panelek hossza pedig 3000 mm. A nem szabványos méretek a projekt követelményei szerint gyárthatók. A termék megfelel a GB/T 23932-2009 szabványnak a fémfelületű szigetelő szendvicspanelekre vonatkozóan, és az égési teljesítményt a GB 8624-2012 szabvány szerint tesztelték.
A kőzetgyapot a GB 8624-2012 szabvány szerint A osztályba sorolt, nem éghető szervetlen rostos anyag. Normál tűzvizsgálati körülmények között nem járul hozzá a láng terjedéséhez és nem képez lángoló cseppeket. A különböző panelkonfigurációk tűzállósági határai a következők: egy 50 mm vastag tiszta kőzetgyapot panel legalább 1 órát, a 100 mm vastag panel legalább 2 órát, a 100 mm vastag, kettős magnézium-oxid lappal megerősített panel pedig akár 4 órát is elérhet.
A kőzetgyapot szála 750°C-ig képes ellenállni a folyamatos hőmérsékletnek anélkül, hogy jelentős károsodást szenvedne, és nem gyullad meg normál tűzhatás mellett. Ezek a jellemzők alkalmassá teszik a kőzetgyapot paneleket fokozott tűzveszélyes területekre, például gyógyszerészeti kémiai szintézis zónákra, injekciós sterilizálási területekre és az elektronikai forrasztóműhelyek keményítő szakaszaira.
A kőzetgyapot mag hővezető képessége standard vizsgálati körülmények között 0,038 és 0,043 W/(m·K) között van. A legalább 98%-os hidrofób arány segít fenntartani a szigetelési teljesítményt a tiszta helyiségekre jellemző állandó hőmérsékleti és páratartalom mellett, csökkenti a burkolaton keresztüli hőveszteséget és csökkenti a HVAC energiafogyasztást.
Természetes körülmények között a vízfelvétel ≤3%, a nedvességtágulás mértéke pedig ≤0,4%. Ez a méretstabilitás alkalmassá teszi a paneleket tiszta helyiségekben 80% alatti páratartalommal, feltéve, hogy az illesztések megfelelően tömítettek.
The color-coated steel facing is flat and smooth, with a flatness tolerance of ≤0.5 mm. Panel joints are tight, which reduces dust accumulation and simplifies routine cleaning. The rock wool core has inherent antimicrobial properties that help inhibit the survival of pathogens on the panel surface.
A termék azbeszt- és formaldehidmentes, használat közben nem bocsát ki VOC-t, és ellenáll a penészedésnek és a porképződésnek. Ezeknek a tulajdonságoknak köszönhetően a közegészségügyi sürgősségi intézmények kulcsfontosságú burkolati anyagaként választották ki, mint például a rögtönzött kórházak, ahol a higiéniai előírások különösen szigorúak.
A panelek előregyártása és összeszerelése moduláris megközelítéssel történik, így nincs szükség a helyszíni másodlagos feldolgozásra. Egy átlagos napi beépítési terület 600-800 m², a helyszíni adottságoktól függően. A szabványos reteszelő csatlakozások és a gyártás során felvitt opcionális védőfólia segít megelőzni a bevonat sérülését a szállítás és a telepítés során.
Az alábbi táblázat összefoglalja a legfontosabb paramétereket a szabványos gyártás és a vonatkozó vizsgálati szabványok alapján. Tesztjelentések és tanúsítványok kérésre rendelkezésre állnak.
| Teljesítménymutató | Paraméter/specifikáció | Megjegyzések / Szabványos alap |
|---|---|---|
| Panel Anyaga | Tisztatéri minőségű színbevonatú acél / Rozsdamentes acél | Vastagság: 0,4-0,8 mm; laposság: ≤0,5 mm |
| Alapanyag | Kőzetgyapot (bazaltszál) | Szálátmérő: 4–7 μm; savassági együttható: >1,8 |
| Magsűrűség | 100-140 kg/m³ | A nagyobb sűrűség javítja a merevséget és a tűzállóságot |
| Hővezetőképesség | ≤0,043 W/(m·K) | Vizsgálati módszer kérésre elérhető |
| Hidrofóbicitás | ≥98% | |
| Panel vastagság | 50 mm, 75 mm, 100 mm (testreszabható) | Lásd alább a kiválasztási útmutatót |
| Panel szélessége | 980 mm, 1150 mm, 1180 mm (standard) | Nem szabványos méretek testreszabhatók |
| Tűzvédelmi minősítés | A osztály (nem éghető) | GB 8624-2012 szerint; tesztjelentés elérhető |
| Tűzállósági határérték | 50 mm: ≥1 óra; 100 mm: ≥2 óra; 100 mm MgO lapokkal: ≥4 óra | Szabványos tűztesztek alapján |
| Telepítési hatékonyság | 600-800 m²/nap | |
| Alkalmazandó szabványok | GB/T 23932-2009, GB 8624-2012 | Megfelelőségi dokumentáció elérhető |
A megfelelő panelvastagság kiválasztása a szükséges tűzállóságtól, hőszigeteléstől és szerkezeti fesztávtól függ. A következő útmutatás a tisztatér általános tervezési gyakorlatain alapul:
50 mm-es panelek:Alkalmas belső válaszfalakhoz, ahol az 1 órás tűzállóság elegendő és a hőszigetelési követelmények mérsékeltek. Gyakran használják folyosókon, öltözőkben és általános tiszta területeken.
75 mm-es panelek:Kiegyensúlyozott opció, jobb hőszigeteléssel és merevséggel. Gyakran választják kerületi falakhoz, magasabb páratartalmú helyekhez, vagy ahol 1 órás tűzvédelmi besorolás szükséges további biztonsági ráhagyással.
100 mm-es panelek:2 órás tűzállóságot igénylő alkalmazásokhoz, vagy ahol maximális hőszigetelésre és szerkezeti merevségre van szükség. Használható hosszabb fesztávú mennyezetekhez vagy magas hőmérsékletű zónákban is.
A legfeljebb 4 órás tűzállóságot igénylő projektekhez kettős magnézium-oxid lemezerősítéssel ellátott 100 mm-es panel áll rendelkezésre.
A burkolat anyagának kiválasztásakor a következő összehasonlítás segíthet a kőzetgyapot összehasonlításában más általános maganyagokkal.
| Tényező | Rock Wool | EPS | PU |
|---|---|---|---|
| Tűzvédelmi minősítés | A osztályú nem éghető | Éghető (kezelés nélkül nincs minősítés) | Éghető (B2 vagy B1 adalékokkal) |
| Hővezetőképesség | ≤0,043 W/(m·K) | ~0,038 W/(m·K) | 0,022–0,028 W/(m·K) |
| Hőmérsékletállóság | 750°C-ig folyamatos | Alacsony (max ~80°C) | Mérsékelt (max ~120°C) |
| Nedvességállóság | Hidrofób (≥ 98%) | Zárt cellás, alacsony felszívódású | Zárt cellás, alacsony felszívódású |
| Cleanroom Suitability | Magas (alacsony por, antimikrobiális) | Korlátozott (porképződés lehetséges) | Jó (sima felület) |
| Tipikus alkalmazás | Tűzveszélyes tisztaterek, magas hőmérsékletű zónák | Olcsó általános burkolatok | Hűtőszekrény, nagy szigetelési igény |
Ez az összehasonlítás általános iránymutatásként szolgál. A végső kiválasztásnak a projektspecifikus tűzbiztonsági, hőtechnikai és költségvetési követelményeken kell alapulnia.
1.Magas tűzállóságú tiszta burkolati rendszerek biogyógyszerészeti kémiai szintézis zónákhoz, TCM extrakciós műhelyekhez és injekciós sterilizáló területekhez.
2.Kikeményedési zónák az elektronikai alkatrész- és chipcsomagoló műhelyekben, valamint kerületi válaszfalak az áramköri lapforrasztó műhelyekben.
3.Burkolatrendszerek egészségügyi tiszta terekhez, például kórházi műtőkhöz, intenzív osztályokhoz és mobilkabinos kórházakhoz.
4.Tisztítsa meg az alacsony porképződést és könnyű tisztítást igénylő műhelyeket, például az élelmiszer-termikus feldolgozó hűtőtereket és a sterilizálás utáni csomagolási területeket.
5.Közepes-magas hőmérsékletű tiszta környezet, beleértve a magas hőmérsékletű szinterező kemencék körüli tiszta zónákat a fotovoltaikus cellákhoz és a tiszta izzító műhelyeket a mélyüvegfeldolgozáshoz.
A kőzetgyapot panelek A osztályú nem éghetőek, míg az EPS panelek éghetőek, és jellemzően nincs tűzveszélyes, hacsak nem kezelik égésgátlókkal. Minden tűzvédelmi követelményekkel rendelkező tisztaterű területen a kőzetgyapot a biztonságosabb választás. Az EPS csak azokon a területeken jöhet számításba, ahol a tűzvédelmi előírások megengedik az éghető anyagokat.
Falpaneleknél a 100-120 kg/m³ magsűrűség általános. A nagyobb sűrűség (akár 140 kg/m³) javíthatja a merevséget és a tűzállóságot, de növelheti a súlyt is. A megfelelő sűrűség a panel vastagságától, fesztávolságától és a szerkezeti követelményektől függ. Technikai csapatunk segít a kiválasztásban.
Igen. A kőzetgyapot mag akár 750°C-ig is ellenáll a folyamatos hőmérsékletnek, így alkalmas magas hőmérsékletű berendezések, például szinterező kemencék vagy sterilizáló autoklávok közelében lévő területekre. Az acél burkolatok és ragasztók azonban alacsonyabb hőmérsékleti határértékekkel rendelkeznek, így a panelt nem szabad közvetlen lángnak vagy túlzott hőnek kitenni további védelem nélkül.
Magas páratartalmú környezetben az illesztéseket semleges, antimikrobiális tömítőanyaggal kell tömíteni, amely kompatibilis a panelbevonattal. A tömítőanyagot folyamatosan kell felhordani a hornyos hézag mentén, és az esetleges hézagokat a végső simítás előtt ki kell tölteni. A tömítőanyag integritásának rendszeres ellenőrzése javasolt.
Tesztjelentéseket tudunk készíteni az égési teljesítményről (GB 8624-2012), a hővezető képességről és egyéb releváns paraméterekről. Az acél burkolatokhoz és a kőzetgyapot maghoz anyagtanúsítványok is rendelkezésre állnak. Kérjük, forduljon értékesítési csapatunkhoz a konkrét dokumentációs követelményekkel kapcsolatban.
A Tianjin SENBO Building Materials Technology Co., Ltd. kőzetgyapot tisztatéri paneleket, tisztatéri alumínium tartozékokat, tisztatéri ajtókat és egyéb fémburkoló termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
