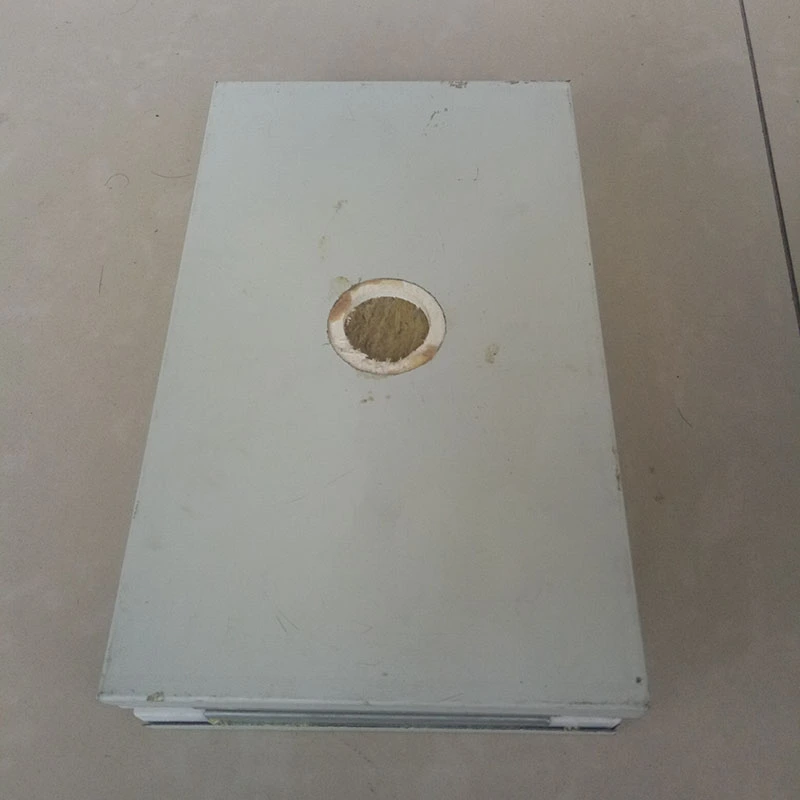

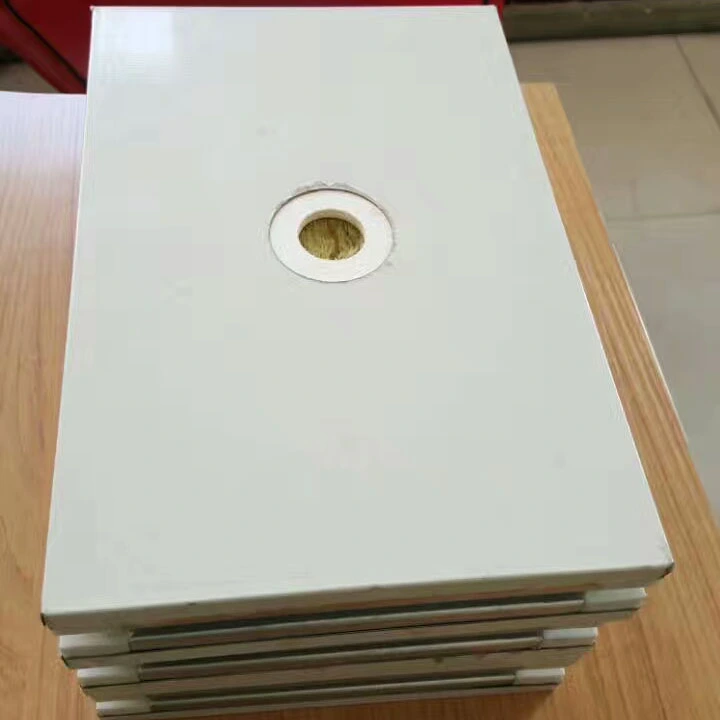

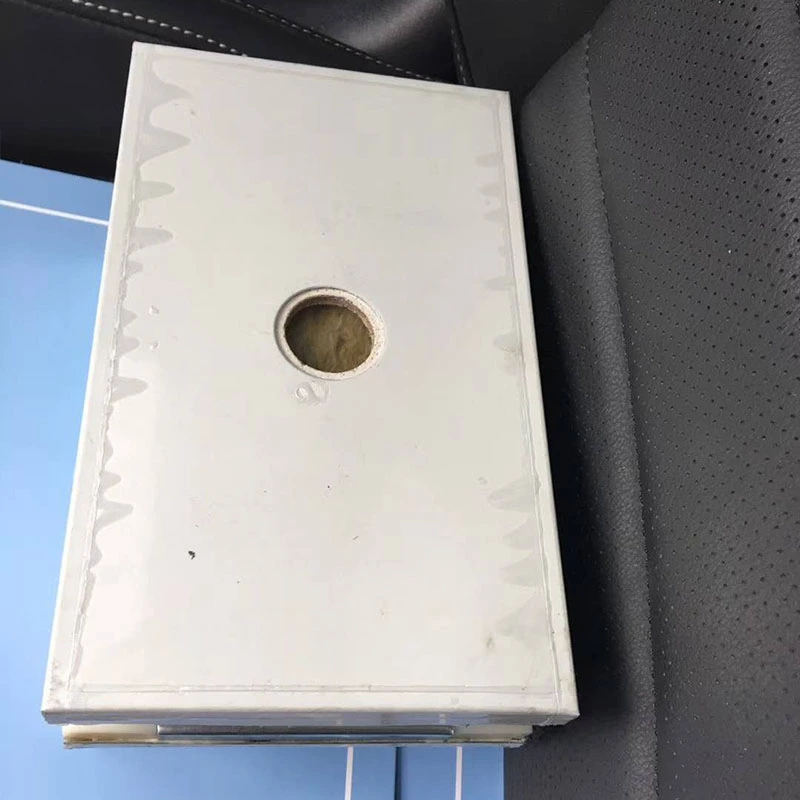

A kézzel készített tisztatéri panelek, más néven kézzel készített kompozit panelek, olyan burkolati anyagok, amelyeket a belső keret manuális összeszerelésével állítanak elő a folyamatos gyártósoros feldolgozás helyett.SENBO ÉpítőanyagokEzeket a paneleket olyan tisztatéri projektekhez szállítja, amelyek nagy méretpontosságot, felületi síkságot és szoros hézagtömítést igényelnek.

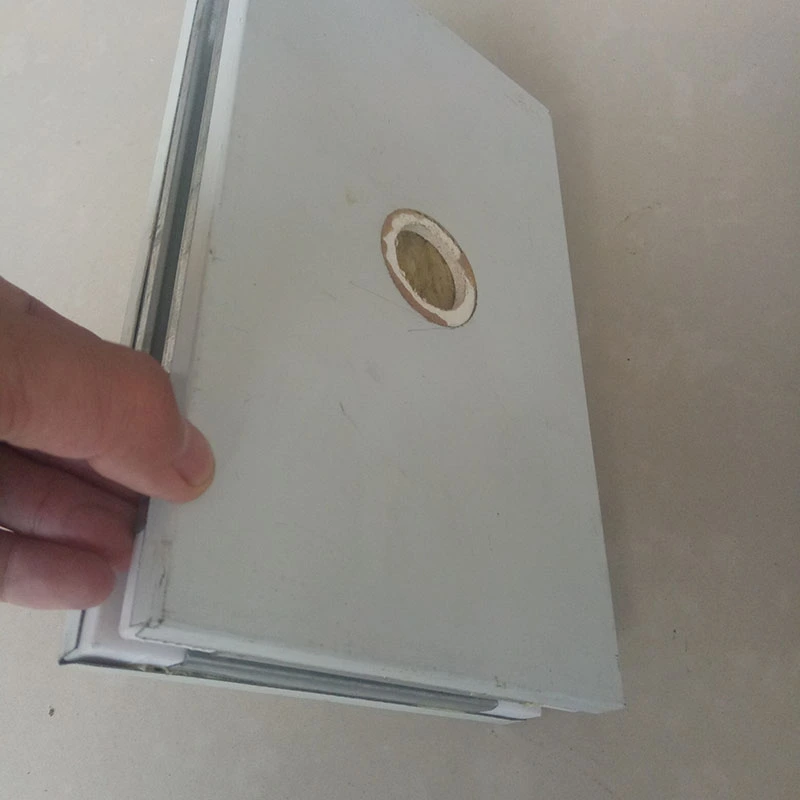

A panelek kompozit szendvicsszerkezettel rendelkeznek, mindkét oldalon tisztatér-minőségű, színbevonatú acél burkolattal (0,4-0,8 mm vastag, külön kérésre rozsdamentes acél) és funkcionális maganyaggal. A kerülete horganyzott acél szalag kerettel van lezárva. A fő különbség a géppel készített panelekhez képest a kézi összeszerelési folyamat, amely lehetővé teszi a keret igazításának és az illesztésnek a szorosabb ellenőrzését. Emiatt a panelek különösen alkalmasak szigorú légtömörségi és esztétikai követelményeket támasztó környezetekben.
Számos alapopció áll rendelkezésre, amelyek mindegyike különböző tűzállósági, erősségi és költségvetési követelmények szerint van kiválasztva.
Kőzetgyapot/üveg-magnézium (MGO) kőzetgyapot kompozit mag:Hidrofób kőzetgyapotot használ (sűrűség 100-140 kg/m³, hővezető képesség ≤0,043 W/(m·K), hidrofóbság ≥98%), egyik vagy mindkét oldalon üveg-magnézium erősítésű lapokkal laminálva. A kétoldalas MGO konfiguráció a legmagasabb tűzállóságot kínálja.
Magnézium-oxi-szulfát (MOS) mag:A1 osztályú tűzállósággal rendelkezik, vízfelvétele ≤0,8%, és 1200°C-ot meghaladó hőállósággal rendelkezik. Egyesíti a tűzállóságot és a nedvességállóságot egy könnyű profillal.
Szilika-kőzet (módosított kőzetgyapot) mag:Sűrűsége körülbelül 80 kg/m³, A osztályú égési besorolással és 1000°C feletti tűzállósági hőmérséklettel.
Papír vagy alumínium méhsejt mag:Könnyű és nagy szilárdságú, alkalmas önsúlykorlátozott vagy igényes felületi síksági követelményekkel járó alkalmazásokhoz.
A panelvastagság választható 50 mm, 75 mm és 100 mm között, 30 mm és 200 mm között testreszabható. A szabványos szélesség 980 mm és 1180 mm, kérésre nem szabványos szélességek is gyárthatók. A falpanelek hossza legfeljebb 6000 mm, míg a mennyezeti panelek 3000 mm-re korlátozódnak.

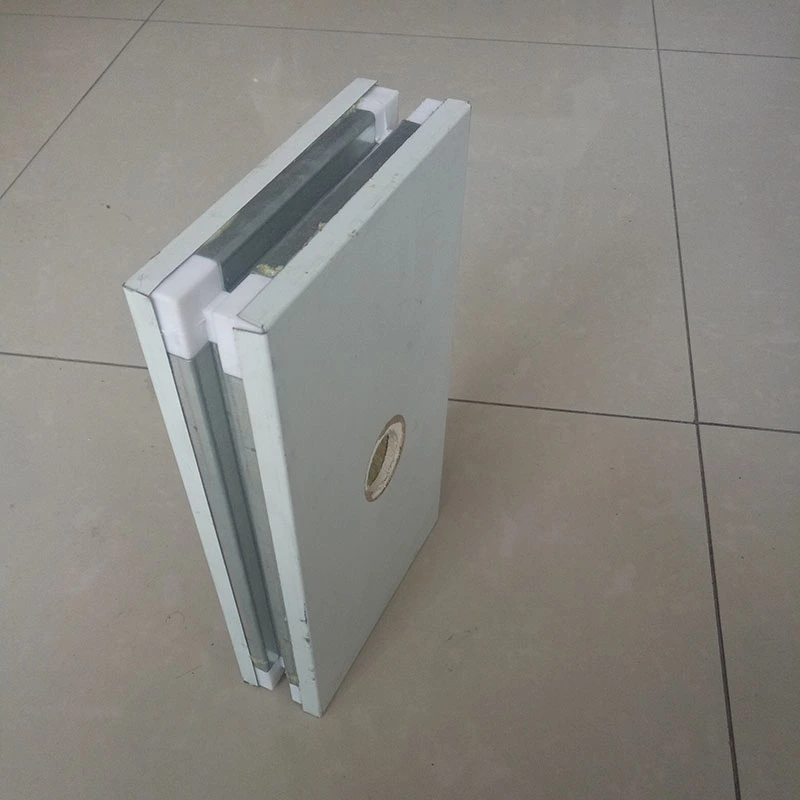

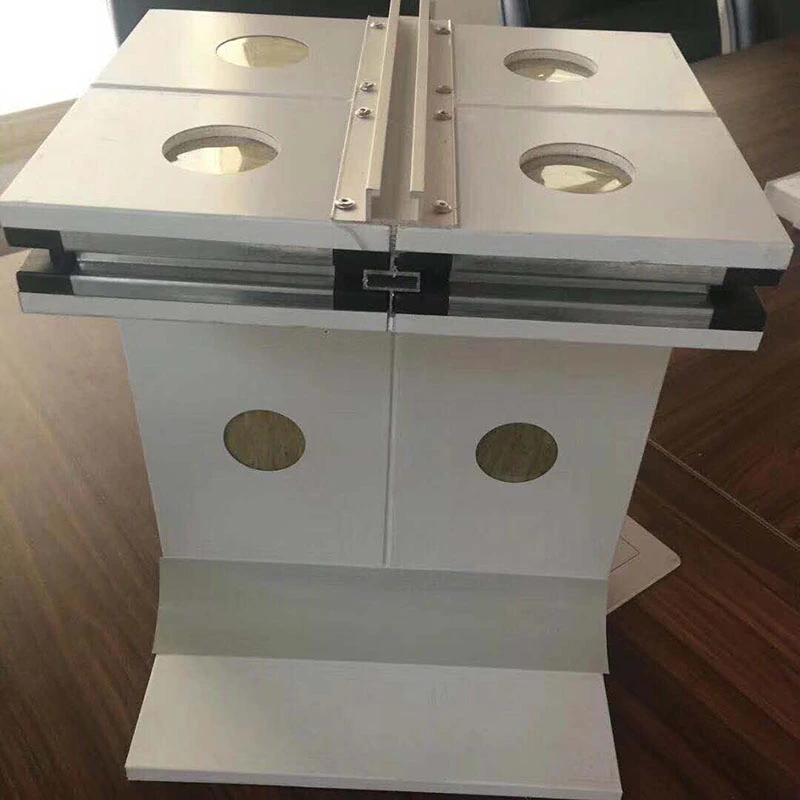

A csatlakozási módszerek közé tartozik a H-profil, a horony és a horony, a reteszelő és a „három anya-egy-apa” ízületi konfiguráció. A választás a telepítés sorrendjétől, a tömítési követelményektől és attól függ, hogy várható-e a jövőbeni szétszerelés.
A termék megfelel a GB/T 23932-2009 (fémbevonatú hőszigetelő szendvicspanelek épületekhez) és a JC/T 2761-2023 (a tisztító funkcióval rendelkező dekorációs panelek tisztítási teljesítményére vonatkozó műszaki követelmények).
A tűzbiztonság alapvető szempont a tisztatér-mérnökségben. A maganyagtól függően az égési teljesítmény elérheti az A vagy az A1 osztályt. A tűzállósági határértékek konfigurációnként változnak: az 50 mm-es panelek egyetlen MGO réteggel és kőzetgyapottal legalább 1 órát érnek el; Az 50 mm-es panelek dupla MGO réteggel legalább 2 órát érnek el; a 100 mm-es panelek pedig dupla MGO réteggel legalább 4 órát érnek el. A magnézium-oxi-szulfát panelek ellenállnak az 1200 °C-ot meghaladó magas hőmérsékletnek anélkül, hogy mérgező füstöt bocsátanának ki.
A Yantai New Era Health Industry New Park projekthez (teljes beruházás 2 milliárd RMB, 278 300 m²-en) dupla MGO kőzetgyapot kézzel készített paneleket választottak ki az egészségügyi kiegészítőket gyártó műhelybe, a napi vegyszergyártó műhelybe és a K+F/tesztközpontba. A teljes alkalmazási terület körülbelül 26 000 m² volt. A projekt során 0,8 mm-es horganyzott acél íj alakú keretet és speciális sarokrendszereket használtak. Projektdokumentáció és fotók kérésre rendelkezésre állnak.
A kompozit MGO erősítőréteg és a horganyzott acél kerületi keretezés ezeknek a paneleknek nagyobb hajlítási teherbíró képességet és ütésállóságot biztosít, mint a géppel készített panelek. A tesztelés legalább 0,5 kN/m² hajlítóképességet mutat falpaneleknél és 1,2 kN/m² mennyezeti paneleknél, L₀/250 lehajlásnál mérve.
A felület síksága 0,5 mm vagy annál nagyobb, ami támogatja a tisztatér-technika szigorú kiviteli követelményeit, és segít a panelek síkságának megőrzésében a hosszú távú használat során.
A sűrű fémbevonat és a hidrofób kőzetgyapot mag (vízlepergető képesség ≥98%) mentesen tartja a paneleket a nedvességfelvételtől és a penészedéstől magas páratartalmú tisztaterű környezetben. A magnézium-oxi-szulfát mag vízabszorpciós rátája 0,8% vagy kevesebb, és nem mutat deformációt nyolc óra vízbe merítés után. Az MGO kompozit réteg további nedvességállóságot biztosít, és természetes antimikrobiális tulajdonságokkal rendelkezik.
A kőzetgyapot mag hővezető képessége 0,035 és 0,043 W/(m·K) között van, az adott mag típusától függően. A hidrofób kezelés segít fenntartani a stabil szigetelési teljesítményt állandó hőmérsékleti és páratartalom mellett, csökkentve a HVAC energiafogyasztást.
A kézzel összeszerelt szerkezet lehetővé teszi az egyes panelek sérülésmentes eltávolítását és visszaszerelését. Ez akkor hasznos, ha a berendezéseket át kell helyezni, a folyamatokat módosítani kell, vagy a kezdeti építés után térbeli újrakonfigurálásra van szükség. A panelek testre szabhatók ívelt sarkokkal, beágyazott vezetékekkel, előre kivágott nyílásokkal és integrált ablakokkal, ami csökkenti a helyszíni másodlagos feldolgozást, és segít megőrizni a tisztatéri rendszer általános megjelenését.
A következő paraméterek a szabványos gyártáson és a vonatkozó vizsgálati szabványokon alapulnak. A vizsgálati jegyzőkönyvek kérésre rendelkezésre állnak.
| Teljesítménymutató | Paraméter/specifikáció | Megjegyzések / Szabványos alap |
|---|---|---|
| Panel Anyaga | Tisztatéri minőségű színbevonatú acél / Rozsdamentes acél / Horganyzott acél | Vastagság: 0,3-0,8 mm; kétoldalas testreszabás |
| Alapanyag típusa | Kőzetgyapot, szimpla/dupla MGO kőzetgyapot, MOS, szilika kőzet, méhsejt | Tűz- és szilárdsági követelmények alapján választottuk ki |
| Magsűrűség (kőzetgyapot) | 80-140 kg/m³ | Hidrofóbicitás: ≥98% |
| Hővezetőképesség | 0,035–0,043 W/(m·K) | A mag típusától függ |
| Panel vastagság | 50 / 75 / 100 mm (testreszabható: 30-200 mm) | |
| Panel szélessége | 980 mm, 1180 mm (standard) | Nem szabványos méretek kaphatók |
| Falpanel hossza | ≤6000 mm | |
| Mennyezeti panel hossza | ≤3000 mm | |
| Égési teljesítmény | A/A1 osztály (nem éghető) | GB 8624-2012 szerint tesztelve |
| Tűzállósági határérték | Egyetlen MGO 50 mm: ≥1 óra; dupla MGO 50 mm: ≥2 óra; dupla MGO 100 mm: ≥4 óra | Szabványos tűztesztek alapján |
| Fali panel hajlító kapacitás | ≥0,5 kN/m² | Lehajlásnál L₀/250 |
| Mennyezeti panel hajlítási kapacitása | ≥1,2 kN/m² | Lehajlásnál L₀/250 |
| Vízelnyelés (MOS mag) | ≤0,8% | 8 órás merítés után nincs deformáció |
| Vezetői szabványok | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Megfelelőségi dokumentáció elérhető |
Gyógyszerészeti GMP műhelyek és vakcina gyártósorok számára:A 100 mm vastagságú dupla MGO kőzetgyapot paneleket gyakran olyan tűzzónákhoz írják elő, ahol 4 órás besorolás szükséges. Győződjön meg arról, hogy a mag anyaga és a burkolat megfelel a projekt tisztíthatósági és fertőtlenítési kompatibilitási követelményeinek.
Elektronikai és félvezető tisztaterekhez:Könnyű magokat, például alumínium méhsejtet érdemes megfontolni, ha az önsúly aggodalomra ad okot. Ellenőrizze, hogy a panel síksága megfelel-e a lamináris légáramlás egyenletességére vonatkozó követelményeknek.
Magas páratartalmú élelmiszer-feldolgozó helyiségekhez:A MOS magok alacsony vízfelvételt és természetes antimikrobiális tulajdonságokat kínálnak. Rozsdamentes acél burkolattal kombinálható azokon a területeken, ahol gyakran kell mosni.
Az esetleg újrakonfigurálható terekhez:Válasszon olyan csatlakozási módot, amely támogatja a szétszerelhetőséget, például H-profilt vagy reteszelő kötéseket. Ez csökkenti a jövőbeni felújítási költségeket és minimálisra csökkenti az állásidőt az elrendezés megváltoztatása során.
1.Nagy tűzbiztonságú tisztatéri burkolatok biogyógyszerészeti GMP műhelyekhez, vakcina gyártósorokhoz és biológiai laboratóriumokhoz.
2.Kórházi műtők, intenzív osztályok és gyógyszeripari K+F laboratóriumok.
3.Tisztaterek elektronikai és félvezetőipari berendezések, chipgyártó üzemek és precíziós műszerműhelyek számára.
4.Élelmiszer-feldolgozó tisztaterek, tejtermelő létesítmények és központi konyhák burkolatai.
5.Tisztaterek az új energiájú lítium akkumulátorok gyártásához és a fotovoltaikus modulok gyártásához.
A kézzel készített panelek szorosabb ellenőrzést biztosítanak a belső keret igazítása és illesztése felett, ami jobb felületi síkságot és általános merevséget eredményez. Gyakran csúcsminőségű tisztaterekhez írják elő, ahol a légtömörség és a teherbíró képesség kritikus fontosságú. A géppel készített panelek gazdaságosabbak, és elegendőek lehetnek a szokásos alkalmazásokhoz.
A 4 órás tűzállósághoz egy 100 mm vastag panel kétoldalas magnézium-oxid lapokkal és kőzetgyapot maggal az ajánlott konfiguráció. Ezt a 4 órás korlátig tesztelték. Erősítse meg a projekt tűzbiztonsági mérnökével, hogy a megadott összeállítás megfelel a helyi előírásoknak.
Igen. A leszerelhető kialakítás lehetővé teszi az egyes panelek sérülésmentes eltávolítását és visszaszerelését. Ez különösen olyan tisztaterekben hasznos, ahol a berendezések elrendezése megváltozik, vagy ahol a jövőbeni bővítést tervezik. A csatlakozási mód megválasztása befolyásolja a szétszerelés egyszerűségét.
Mindkét mag nedvességálló. A MOS magok vízfelvételi aránya 0,8% vagy kevesebb, és nem deformálódnak hosszan tartó bemerítés után. A kőzetgyapot magok hidrofób kezelésen alapulnak, hogy elérjék a legalább 98%-os víztaszító arányt. Rendkívül nedves környezetben a MOS lehet a jobb választás; a legtöbb tisztatéri alkalmazásnál bármelyik mag jól teljesít, ha megfelelően van lezárva.
A testreszabás magában foglalja a nem szabványos vastagságokat (30-200 mm), a speciális szélességet, az ívelt sarkokat, a beágyazott vezetékeket, az előre kivágott nyílásokat és az integrált ablakokat. Ezek az opciók segítenek csökkenteni a helyszíni másodlagos feldolgozást és fenntartani a tisztatér vizuális konzisztenciáját. Az egyedi rendelésekre minimális mennyiség és meghosszabbított átfutási idő vonatkozik.
A Tianjin SENBO Building Materials Technology Co., Ltd. kézzel készített tisztatéri paneleket, kőzetgyapot tisztatéri paneleket, tisztatéri alumínium tartozékokat, tisztatéri ajtókat és egyéb fémburkoló termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
