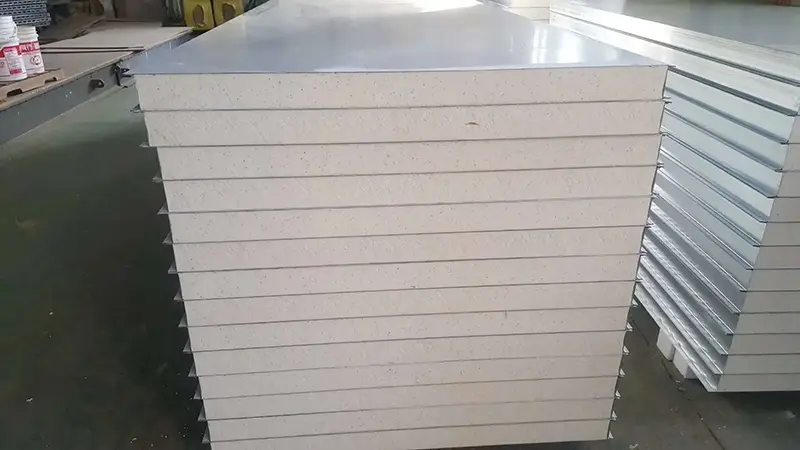

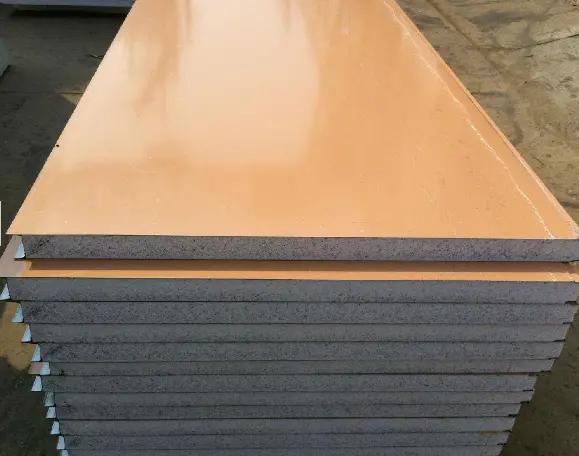

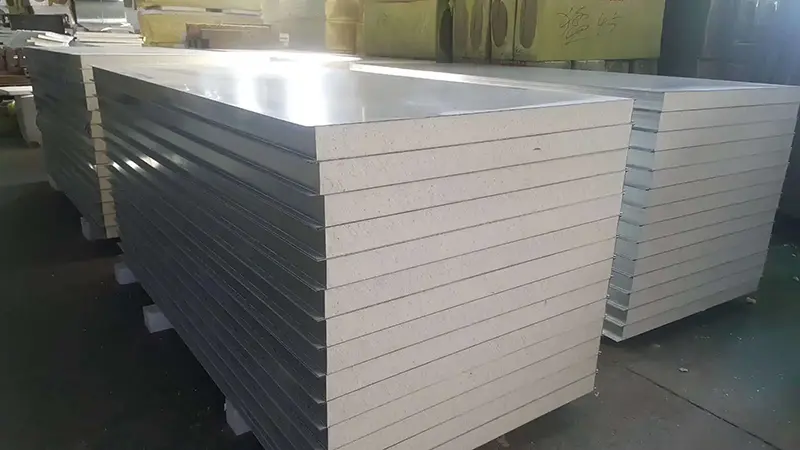

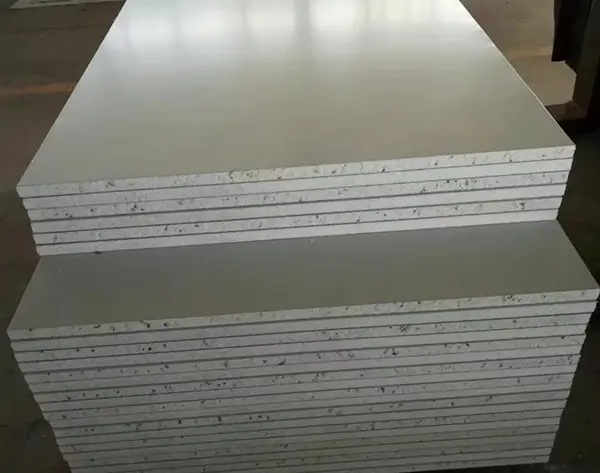

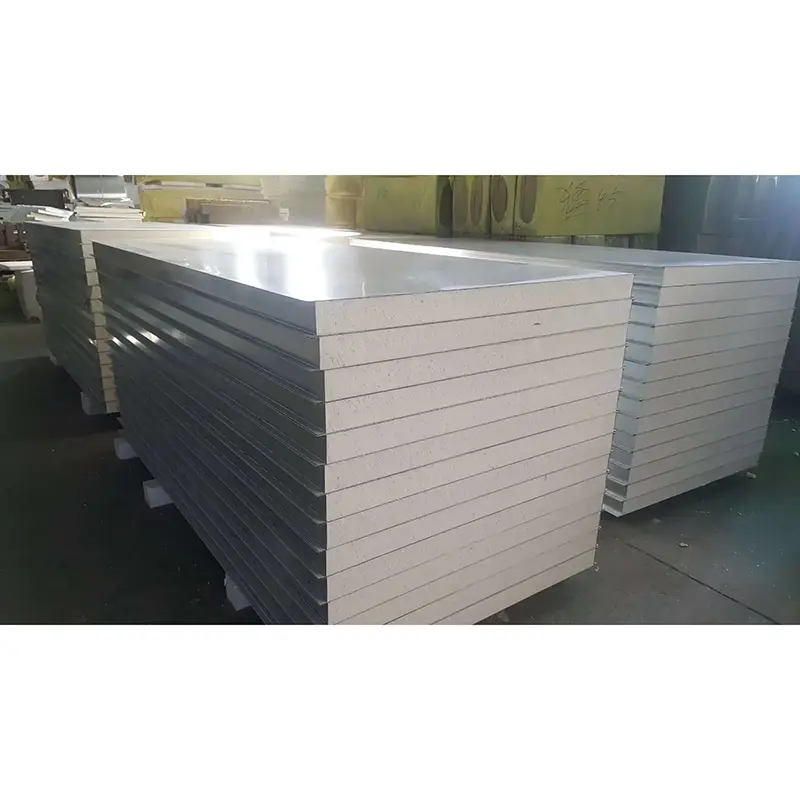

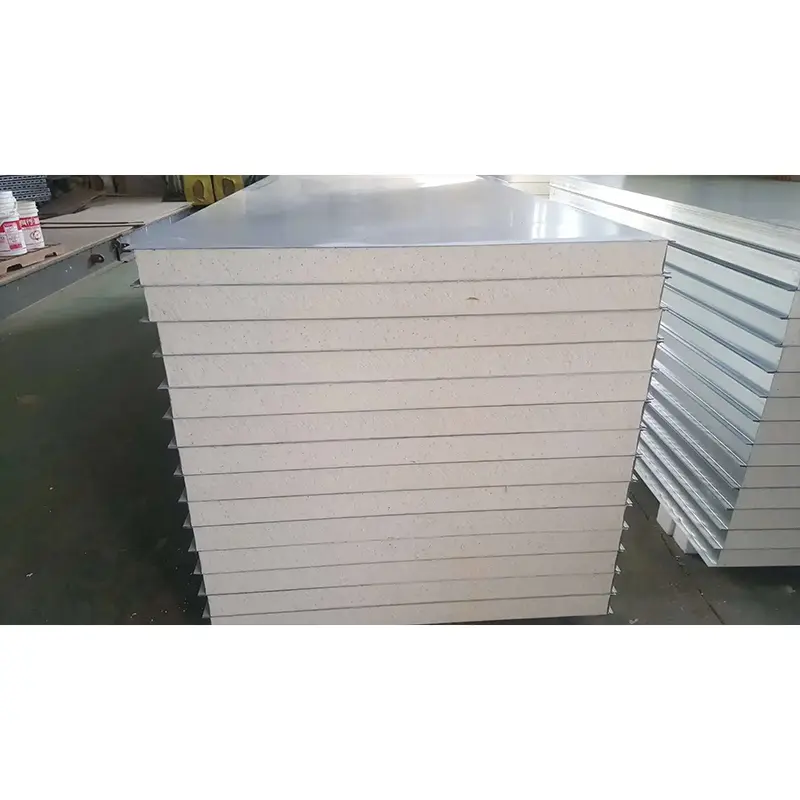

A polisztirol tisztatéri panelek, más néven EPS tisztatéri panelek, folyamatos gyártósoron gyártott könnyű szendvicspanelek.SENBO építőanyagokEzeket a paneleket olyan ellenőrzött környezetekben szállítja, ahol a hőszigetelés és a költséghatékonyság az elsődleges szempont, és ahol a tűzvédelmi követelmények korlátozottak.
A panelek színezett acélból, horganyzott acélból vagy rozsdamentes acélból készült burkolatokból állnak, amelyek hő és nyomás hatására polisztirolhab maghoz vannak kötve. A burkolat vastagsága 0,4 mm és 1,2 mm között van. Az EPS mag sűrűsége 12-25 kg/m³, standard 16 kg/m³. A zárt cellás szerkezet független, zárt légbuborékokat tartalmaz, amelyek hozzájárulnak a hőszigeteléshez.
A szabványos csatlakozási mód a horony-hornyos kötés, amelyet apa-aljzat összekapcsoló rendszernek is neveznek. Központos illesztési lehetőségek is rendelkezésre állnak. Mindkét módszer szoros tömítést biztosít a szomszédos panelek között.
A panelvastagság 40 mm és 250 mm között van, a szabványos méretek 50 mm, 75 mm és 100 mm. A testreszabás ezen a tartományon belül elérhető. A szabványos szélesség 950 mm és 1150 mm, a panel hossza pedig elérheti a 12 000 mm-t a projekt követelményeitől függően.
A felületi profil lehet lapos vagy bordás, és PVC védőfólia borítja a felületet, hogy megakadályozza a karcolódást a szállítás és a szerelés során.
A termékek tűzállósági besorolása alapján két kategóriába sorolhatók. A szabványos EPS panelek nem tartalmaznak tűzgátló adalékokat, és azokra a területekre korlátozódnak, ahol nincs szükség tűzvédelmi besorolásra. A tűzálló EPS panelek adalékanyagokat tartalmaznak, és elérhetik a B1 vagy B2 osztályt.
Az EPS habmag alacsony hővezető képességgel rendelkezik, ami hatékony hőszigetelést biztosít. Az alábbi táblázat a különböző panelvastagságok mért hőátbocsátási tényezőit tartalmazza, 0,5 mm-es színbevonatú acél burkolatok és 16 kg/m³ EPS sűrűség alapján.
| Panel vastagság (mm) | Hőátbocsátási együttható W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
75 mm-es vastagságnál a hőátbocsátási tényező 0,45 W/(m²·K) alatt van, ami jobb, mint az azonos vastagságú kőzetgyapot szendvicspaneleknél. Ez teszi az EPS paneleket alkalmassá a hőmérséklet-szabályozási követelményekkel rendelkező tisztaterekhez.
Az EPS tisztatéri panelek alacsony önsúlya az egyik meghatározó jellemzőjük. Az alábbi táblázat a négyzetméterenkénti súlyt mutatja különböző vastagságok esetén, ugyanazon burkolat- és magspecifikációk alapján.
| Panel vastagság (mm) | Súly (kg/m²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Összehasonlításképpen: egy 50 mm-es kőzetgyapot tisztatéri panel súlya körülbelül 15-16 kg/m². Az EPS panelek könnyebb súlya leegyszerűsíti a kezelést és a szerelést, és alkalmassá teszi őket kisebb teherbírású, meglévő szerkezetekre történő utólagos felszerelésre.
A polisztirol tisztatéri panelek alapvető hangszigetelést biztosítanak. Az alábbiakban felsoroljuk a különböző vastagságok mért értékeit.
| Panel vastagság (mm) | Hangszigetelés (dB) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Ez a hangszigetelési szint megfelelő általános ipari üzemekhez és normál tisztaterekhez, de alacsonyabb, mint a kőzetgyapot vagy magnézium-oxiszulfát panelek esetében.
Ha falpanelként használják, a megengedett függőleges terhelések a vastagságtól és a szélterheléstől függően változnak. Az alábbi táblázat referenciaértékeket tartalmaz.
| Szélterhelés (kg/m²) | 50 mm | 75 mm | 100 mm | 150 mm | 200 mm | 250 mm |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Egy 75 mm vastag panel 2,5 kg/m² szélterhelés mellett 2000 kg/m² megengedett függőleges terhelést bír el, ami megfelel a szabványos tisztatéri válaszfalak teherbírási követelményeinek.
Az EPS tisztatéri paneleket általánosan használják általános tiszta környezetben, korlátozott tűzállósági követelményekkel:
Elektronikai ipar:Általános elektronikai gyártóműhelyek válaszfalai és álmennyezetei, amelyek megfelelnek az alapvető pormentességi követelményeknek.
Élelmiszer feldolgozás:Fal- és mennyezetbevonatok élelmiszergyártó műhelyekhez és raktárakhoz, amelyek segítenek távol tartani a port és a szennyeződéseket a termelési területeken.
Egészségügy:Folyosók, öltözők és egyéb kisegítő területek a nem kritikus kórházi osztályokon.
Általános ipari üzemek:Belső válaszfalak és burkolatszerkezetek megmunkáló és összeszerelő műhelyek számára.
A következő paraméterek standard gyártási és mért tesztadatokon alapulnak. Testreszabás elérhető.
| Teljesítménymutató | Paraméter/specifikáció | Megjegyzések |
|---|---|---|
| Származási anyag | Színezett acél / Horganyzott acél / Rozsdamentes acél | Vastagság: 0,4-1,2 mm |
| Alapanyag | Polisztirol (EPS) hab | Sűrűség: 12-25 kg/m³ |
| Panel vastagság | 40-250 mm | Szabvány: 50/75/100 mm; testreszabható |
| Hatásos szélesség | 950 mm, 1150 mm | |
| Panel hossza | ≤12 000 mm | A projekt igényei szerint testreszabható |
| Hőátbocsátási tényező (75 mm) | 0,442 W/(m²·K) | Jobb, mint az azonos vastagságú kőzetgyapot |
| Felületi sűrűség (50 mm) | ≈10 kg/m² | Könnyebb, mint a kőzetgyapot panelek |
| Hangszigetelés (50 mm) | 20 dB | Alapvető akusztikai teljesítmény |
| Égési teljesítmény | Nincs tűzállóság (standard) / B1 vagy B2 (tűzgátló) | Szabványos EPS tilos tűzveszélyes területeken |
1. Költséghatékony megoldás.Az EPS panelek jelentős költségelőnyt kínálnak a kőzetgyapot és alumínium méhsejtszerkezetű panelekhez képest, így gazdaságos választást jelentenek a nagy általános tisztatéri projektekhez.
2. Könnyű és hatékony telepítés.Egy 50 mm vastag panel súlya körülbelül 10 kg/m², ami lényegesen könnyebb, mint az azonos vastagságú kőzetgyapot panelek. Ez csökkenti a kezelési költségeket és felgyorsítja az építkezést.
3. Jó hőszigetelés.Egy 75 mm vastag panel hőátbocsátási tényezője 0,442 W/(m²·K), ami jobb, mint az azonos vastagságú kőzetgyapot panelek.
4. Megfelelő teherbíró képesség.Egy 75 mm-es panel 2000 kg/m²-t bír el 2,5 kg/m² szélnyomás mellett, megfelelve a szabványos válaszfalak szerkezeti követelményeinek.
5. Egyértelműen meghatározott alkalmazási kör.A panelek alkalmasak általános tiszta környezetben, ahol nincs szükség tűzállóságra, mint például az elektronikai alkatrészek műhelyei és élelmiszer-feldolgozó helyiségei.
Az EPS mag éghető. Égéskor mérgező füst és füst keletkezik, és a szabványos termék nem rendelkezik tűzállósági besorolással. A következő korlátozások érvényesek:
1.A szabványos EPS panelek tilosak olyan tisztatéri projektekben, amelyek speciális tűzvédelmi minősítést igényelnek, beleértve a gyógyszerészeti GMP műhelyeket, kórházi műtőket és elektronikai chipeket gyártó üzemeket.
2.Csak olyan területeken használhatók, ahol a helyi építési tűzbiztonsági előírások megengedik a nem tűzgátló anyagokat.
3.A tűzálló paneleket igénylő projekteknél olyan alternatívákat kell választani, mint a kőzetgyapot tisztatéri panelek (A osztályú nem éghető) vagy a magnézium-oxi-szulfát panelek.
4.Ha tűzgátló besorolásra van szükség, csak a B1 vagy B2 osztályúnak tesztelt és tanúsított égésgátlókkal ellátott EPS paneleket kell figyelembe venni, és ezek használatának meg kell felelnie a helyi előírásoknak.
1.Általános elektronikai gyártó és alkatrész-összeszerelő műhelyek speciális tűzvédelmi követelmények nélkül.
2.Élelmiszer-feldolgozó műhelyek és élelmiszerraktárak nem magas hőmérsékletű területeken.
3.Kórházi folyosók, öltözők és nem kritikus egészségügyi támogatási területek.
4.Belső válaszfalak és burkolatok szabványos ipari üzemekhez, például megmunkáló és összeszerelő műhelyekhez.
Az EPS panelek könnyebbek és olcsóbbak, és ugyanolyan vastagság mellett valamivel jobb hőszigetelést biztosítanak. A kőzetgyapot panelek azonban A osztályú nem éghetőek, és alkalmasak olyan területekre, ahol tűzvédelmi követelmények vannak, míg a szabványos EPS panelek nem. A választás a projekt tűzbiztonsági követelményeitől és költségvetésétől függ.
A legtöbb esetben nem. A gyógyszerészeti GMP műhelyek általában A osztályú nem éghető paneleket igényelnek. Előfordulhat, hogy még a B1 vagy B2 besorolású tűzálló EPS panelek sem felelnek meg ezen létesítmények tűzbiztonsági követelményeinek. Ehelyett általában kőzetgyapot vagy magnézium-oxiszulfát panelek javasoltak.
Az EPS paneleket laposan, száraz, fedett helyen kell tárolni, távol gyújtóforrásoktól, szikrától és nyílt lángtól. Hosszú ideig óvni kell őket a közvetlen napfénytől, mivel az UV-sugárzás károsíthatja a burkolatot és a magot. A PVC védőfóliának a végleges beszerelésig a helyén kell maradnia.
Ezeket a paneleket belső használatra tervezték. Külső alkalmazásoknál a burkolóanyagot és a szerkezeti támasztékot kifejezetten kültéri körülményekhez kell megtervezni, és értékelni kell a szerelvény tűzbiztonságát. Javasoljuk, hogy az EPS panelek külső felhasználása előtt konzultáljon a gyártóval.
A szabványos EPS nem tartalmaz tűzgátló adalékokat, és nem rendelkezik tűzállósággal. A tűzgátló EPS adalékanyagokat tartalmaz, amelyek lassítják a lángok terjedését, és a tesztelés során B1 vagy B2 osztályba sorolhatók. Azonban még a tűzgátló EPS is éghető, és csak akkor szabad használni, ha azt a tűzbiztonsági előírások megengedik.
A Tianjin SENBO Building Materials Technology Co., Ltd. polisztirol tisztatér-paneleket, papír méhsejt-tisztító paneleket, kézzel készített hangelnyelő tisztatéri paneleket és egyéb fémburkolati termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
