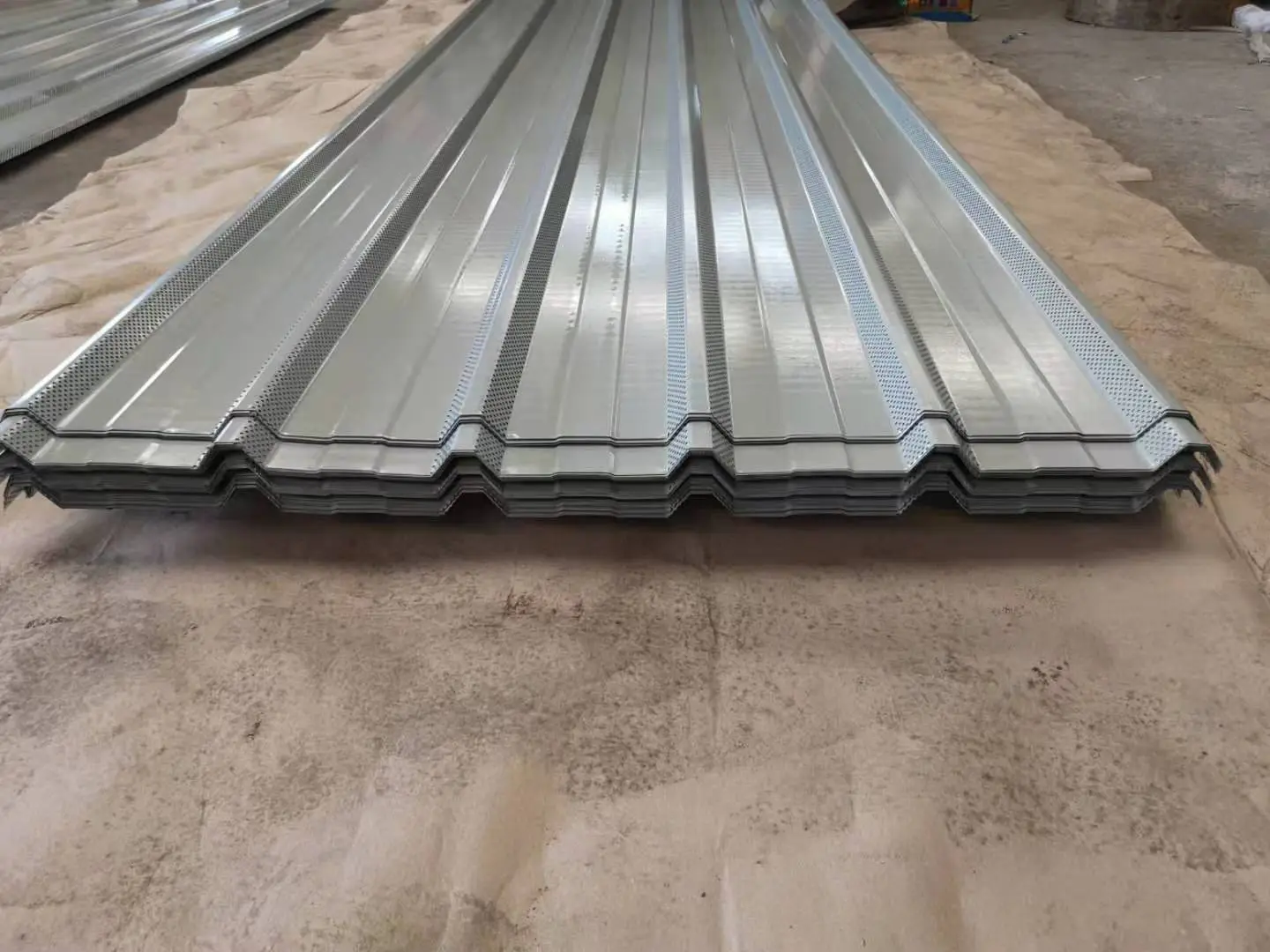

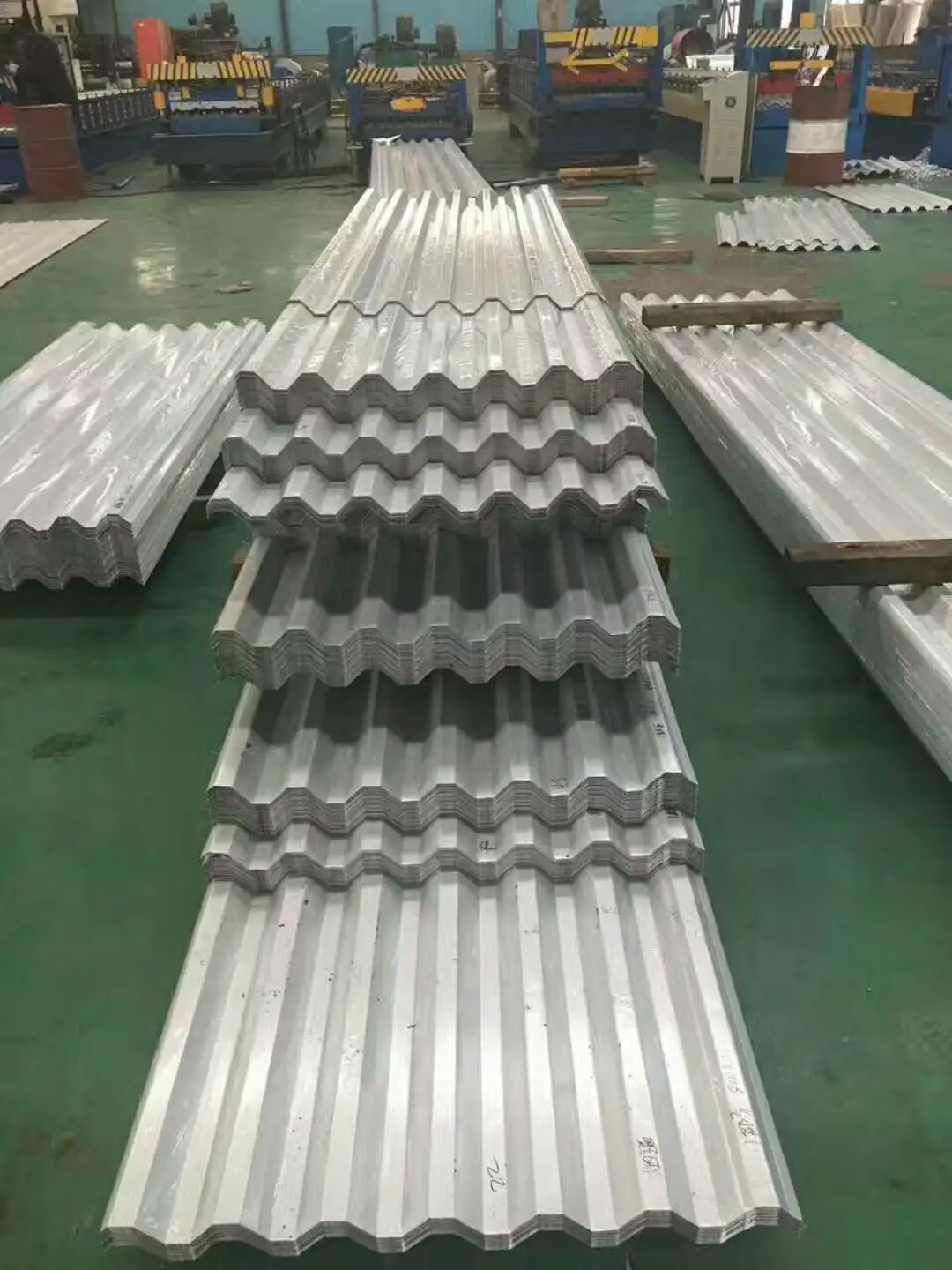

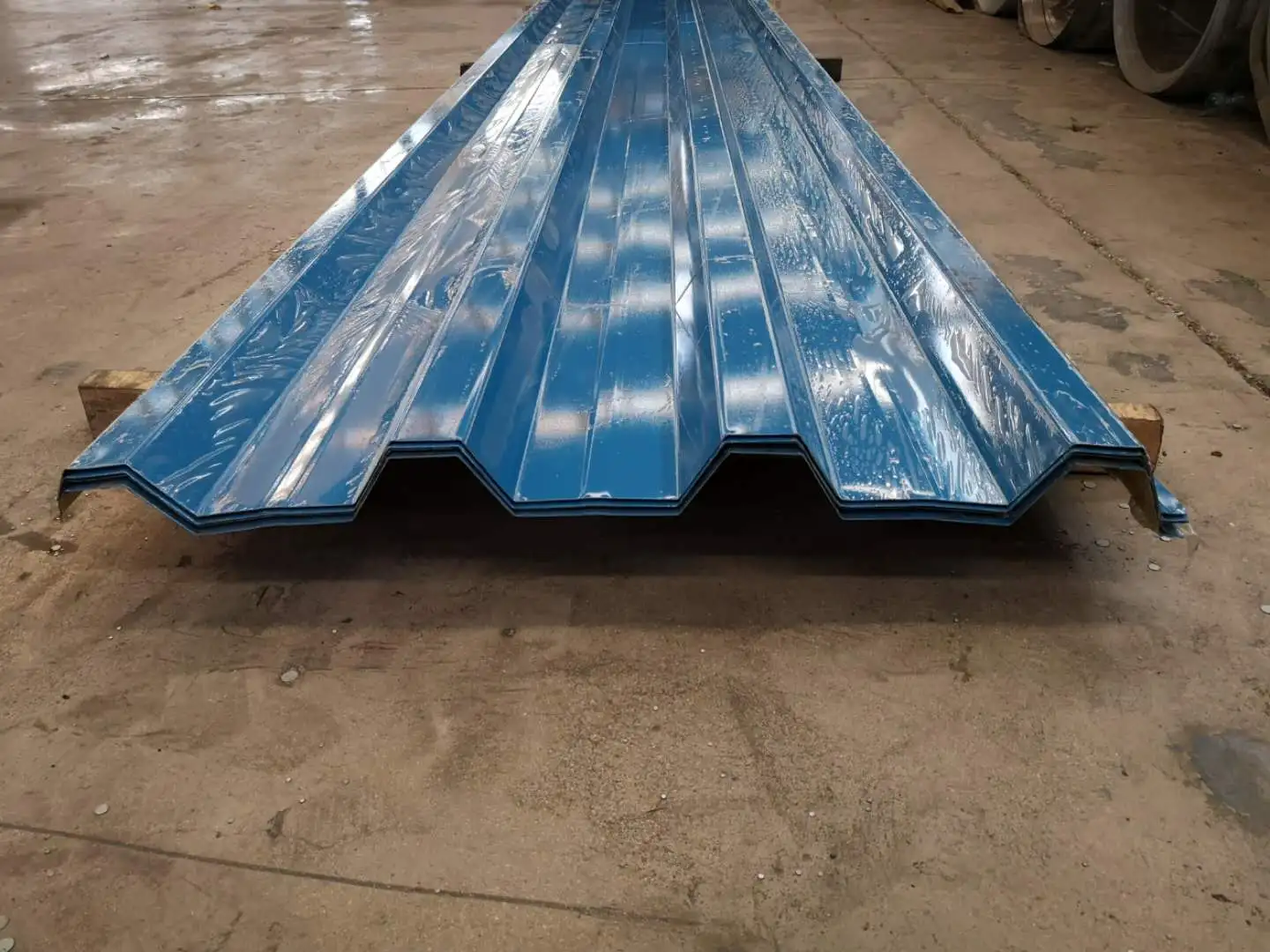

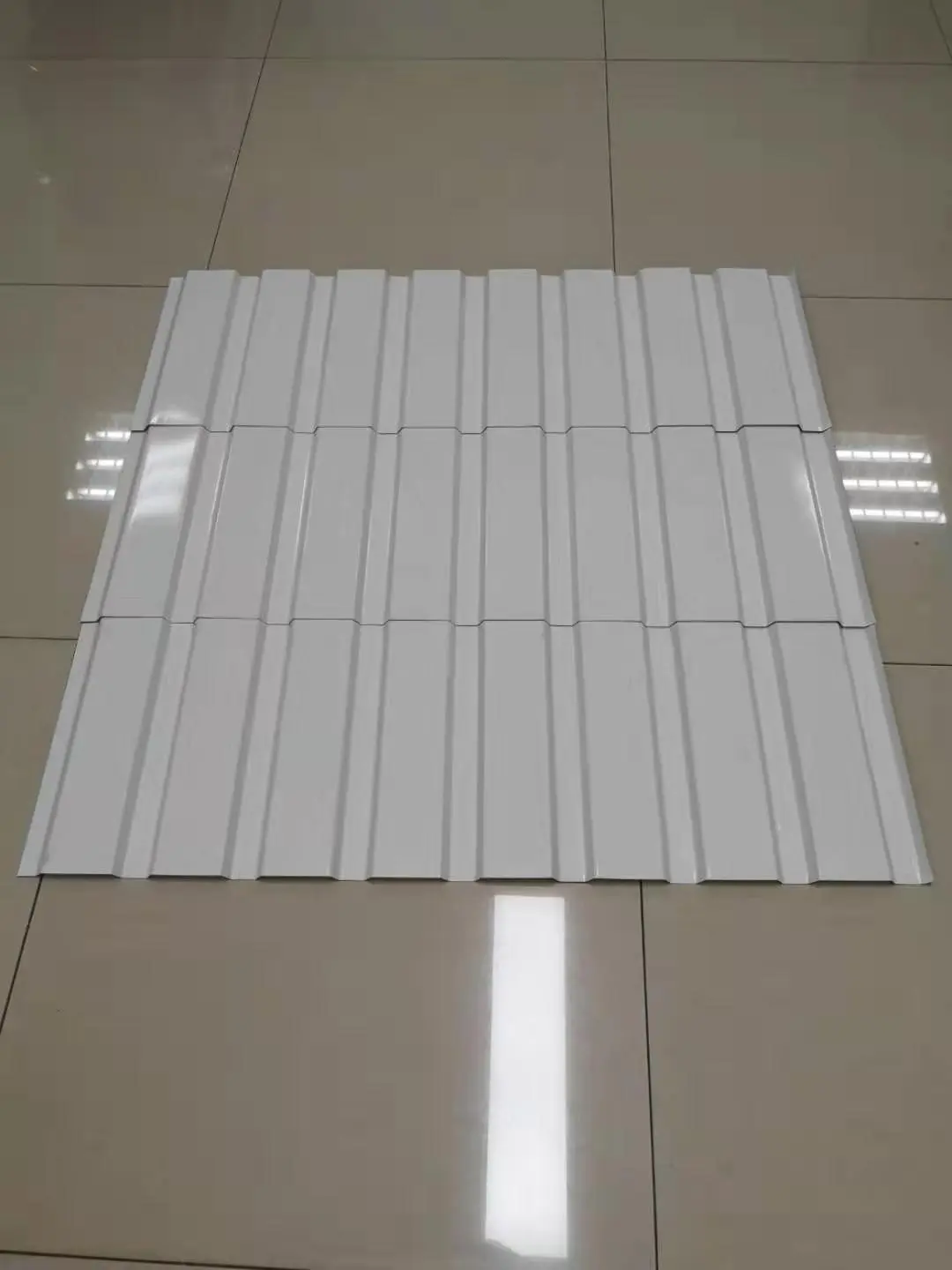

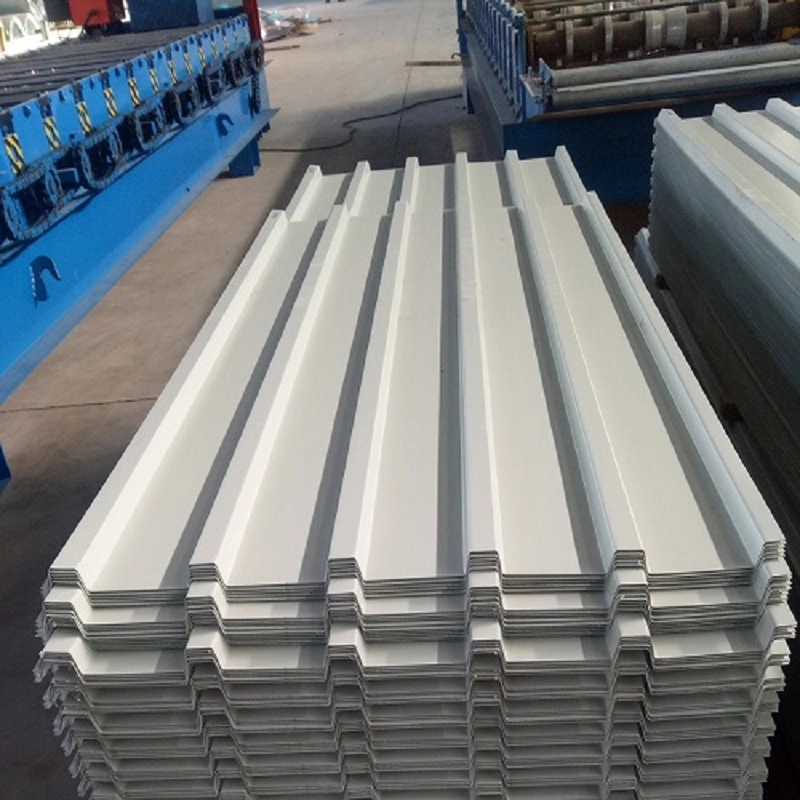

A színes bevonatú profilozott acéllemezeket hidegen hengerelve, színes bevonatú acéltekercsek hullámos profilokká alakításával állítják elő. Ipari épületek, raktárak és nagy fesztávú acélszerkezetek tetőfedésére, falburkolatára, belső vagy külső dekorációra szolgálnak. Mindegyik lemez egy mechanikai szilárdságot biztosító acél szubsztrátumból, egy korróziógátlóként működő fémbevonatból és egy szerves bevonatból áll, amely időjárásálló és megjelenést biztosít. A SENBO több hengeralakító gépsort üzemeltet ezekhez a profilokhoz, a profilgeometria, a bevonat vastagsága és a nem nemesfém minőség házon belüli ellenőrzésével.
Az alapanyag hidegen hengerelt vagy melegen hengerelt acélszalag, jellemzően 1000 mm széles sorozatban szállítjuk. A folyási szilárdsági fokozatok közé tartozik a 250 MPa, 280 MPa, 320 MPa, 350 MPa és 550 MPa. A bevonat szerkezete megfelel a GB/T 12754 szabványnak. Egy elterjedt konfiguráció két réteg fedőbevonatot használ az elülső oldalon és egy réteg a hátoldalon. A poliészter (PE) vagy a fluorkarbon (PVDF) bevonatokat a szükséges időjárásállóságnak megfelelően választják ki. Az adott bevonat típusát a megrendeléskor visszaigazoljuk.
A szokásos vastagság 0,4 mm és 1,6 mm között van. A tető- és falburkolatok általában 0,5-0,6 mm-t használnak, míg a fontos épületek külső felületei nem lehetnek kisebbek 0,6 mm-nél. A teherhordó padlóburkolatok vastagsága akár 2 mm vagy 3 mm is lehet. A hullámosítás magassága 10 mm és 200 mm között van. A nem merevített szelvényeknél a magasság-vastagság arányt lehetőleg 200 alatt kell tartani. Az effektív szélesség a profiltól függ. A széles körben használt profilok közé tartozik az YX35-125-750 (35 mm-es bordamagasság, 750 mm-es tényleges szélesség), a Jiaochi 760 (YX51-380-760) és a Jiaochi 820.
| Teljesítménymutató | Paraméter / Specifikáció | Alap vagy megjegyzések |
|---|---|---|
| Executive Standard | GB/T 12755-2008 | Profilozott acéllemezek épületekhez |
| Bevonat szabvány | GB/T 12754 | Színezett acéllemezek és szalagok |
| Közös vastagság | 0,4-1,6 mm | Kulcsfontosságú épületek tetőfedése minimum 0,6 mm |
| Borda magassági tartomány | 10-200 mm | A magasság-vastagság arány előnyösen ≤200 |
| Hozamerő | 250-550 MPa | 250 MPa és 350 MPa közös; 550 MPa a snap-lock profilokhoz |
| Holtteher | 6-10 kg/m² | Könnyű boríték |
| Alaplap szélessége | 1000 mm gyakori | 600 mm-es, 1000 mm-es és 1200 mm-es sorozat kapható |
| Javasolt tetőlejtés | 2-5% folyamatos hossz esetén | Kihajlási határ l/300 |
| Bevonási követelmények | Tűzihorganyzott ≥90/90 g/m²; Al-Zn bevonattal ≥50/50 g/m² | Hacsak nincs másképp meghatározva |
A színes profilozott acéllemezek tömege 6 kg/m² és 10 kg/m² között van, ami lényegesen alacsonyabb, mint a hagyományos beton- vagy falazott burkolatoknál. A folyáshatár 250 MPa és 550 MPa között van, jó membránmerevséget és teherbírást biztosítva. A Huangshi Daye Special Steel főműhelyben 0,8 mm-es nem nemesfém vastagságú YX114-333-666 profilozott tetőfedő lemezeket szereltek fel 13 200 m²-en csak a BC fesztávra vonatkozóan, ami megerősítette a nagy ipari tetőkre való alkalmasságot.
A termék támogatja a gyári előregyártást és a helyszíni hengeralakítást egyaránt. Az Anhui Chaolong Optoelectronics gyár projektjében járműre szerelt hengeralakító gépek állítottak elő lemezeket a helyszínen, ami lehetővé tette az azonnali telepítést és a szállítási károk megelőzését. A csuklós gémes emelők a pozicionálást segítik, 70%-kal növelik a telepítés hatékonyságát és 60%-kal csökkentik a nagy magasságban végzett kézi munkát. A projekt több mint 76 000 m² területet fed le. A lanzhoui Yugang Material Yard zárt tárolóhelyiségéhez, amely Északnyugat-Kína legnagyobb fesztávú csőszerkezetű rácsos szerkezete, a tetőpanelek 0,6 mm vastag, nagy szilárdságú, tűzihorganyzott acélt használtak színes profilozással. A hosszú fesztávolságú beépítés csökkentette a tetőátfedések számát.
A külső bevonat öntisztító tulajdonságokat és hosszú távú időjárásállóságot biztosít. A bevonatrendszerek a korrozív környezethez igazíthatók. Tűzihorganyzott aljzatok esetén az oldalanként legalább 90 g/m²-es kétoldalas bevonat tömege szabványos, hacsak másképp nincs megadva. Alumínium-cink ötvözetből készült aljzatoknál a minimum 50 g/m² oldalanként. Ha a kompozit tető fenéklemeze perforált hangelnyelő panelként működik, akkor a lyukak méretét és távolságát akusztikai tervezéssel kell meghatározni.
A GB/T 12755-2008 előírja az anyagválasztást, a profilkonfigurációt, a műszaki követelményeket, a mérettűréseket és a profilozott acéllemezek minőségellenőrzését. A látható színeltérések elkerülése érdekében ajánlatos egyetlen tető- vagy falprojekthez minden lapot ugyanabból a gyártási tételből rendelni.
A borda magassága befolyásolja a hajlítási merevséget és a feszülési képességet. Rövid fesztávhoz elegendő lehet az alacsony, például 35 mm-es bordák. Hosszabb fesztávhoz vagy nagyobb terheléshez mélyebb, például 51 mm-es vagy nagyobb profilok szükségesek. A profilt fesztávtáblázatok és tervezési számítások alapján kell kiválasztani, nem csak a megjelenés alapján.
A 2–5%-os lejtés jellemző a végátmenet nélküli, folyamatos hosszúságú lapokra. Az alacsonyabb rézsűk növelik a víz patakzásának kockázatát, ami lerövidítheti a bevonat élettartamát. Figyelembe kell venni a helyi csapadékintenzitást és a vízelvezetés kialakítását is.
Igen, sok profil nagy sugárra görbíthető hengeralakítással vagy présfékezéssel. A minimális sugár a lemezvastagságtól, a bordageometriától és a bevonat típusától függ. A gyártóval való mielőbbi egyeztetés javasolt.
Tengerparti vagy korrozív ipari környezetben az Al-Zn bevonatú, oldalanként legalább 50 g/m²-es hordozó előnyös, és gyakran PVDF fedőbevonatot írnak elő. Erősen agresszív körülmények között nagyobb bevonattömegre vagy további védőintézkedésekre lehet szükség.
A beszállítóknak malomvizsgálati tanúsítványokat kell benyújtaniuk az alapacél és a bevonatvastagság nyilvántartásához. A profil méreteit és felületi állapotát a gyártás során és a szállítás előtt ellenőrzik. Különleges szélemelést vagy szerkezeti teljesítményt igénylő projekteknél kérésre tesztjelentések vagy számítások is rendelkezésre állnak.
