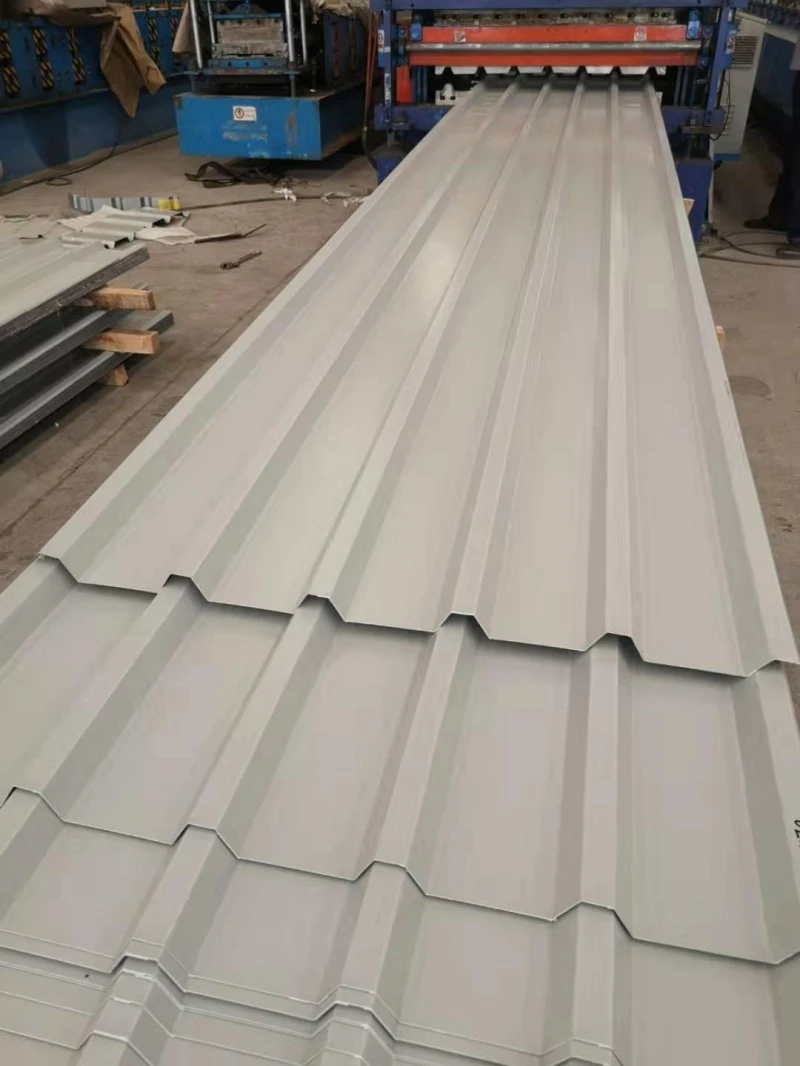

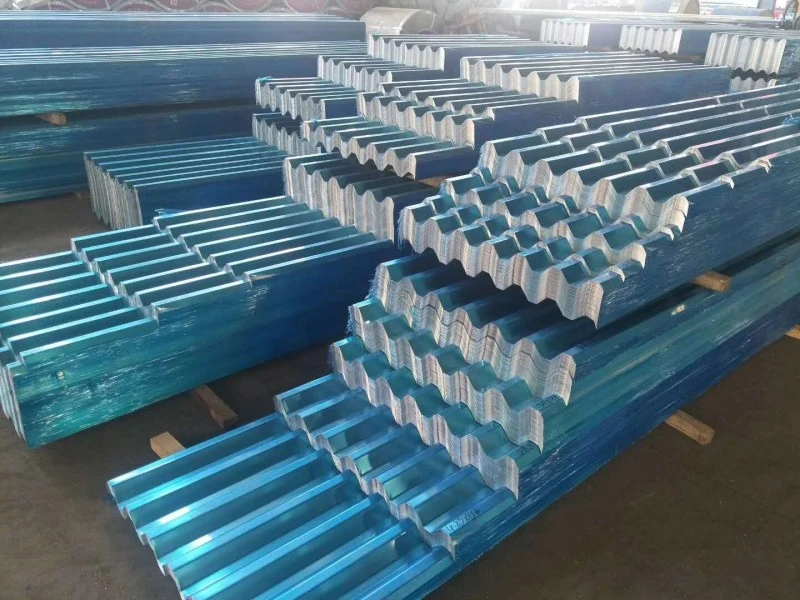

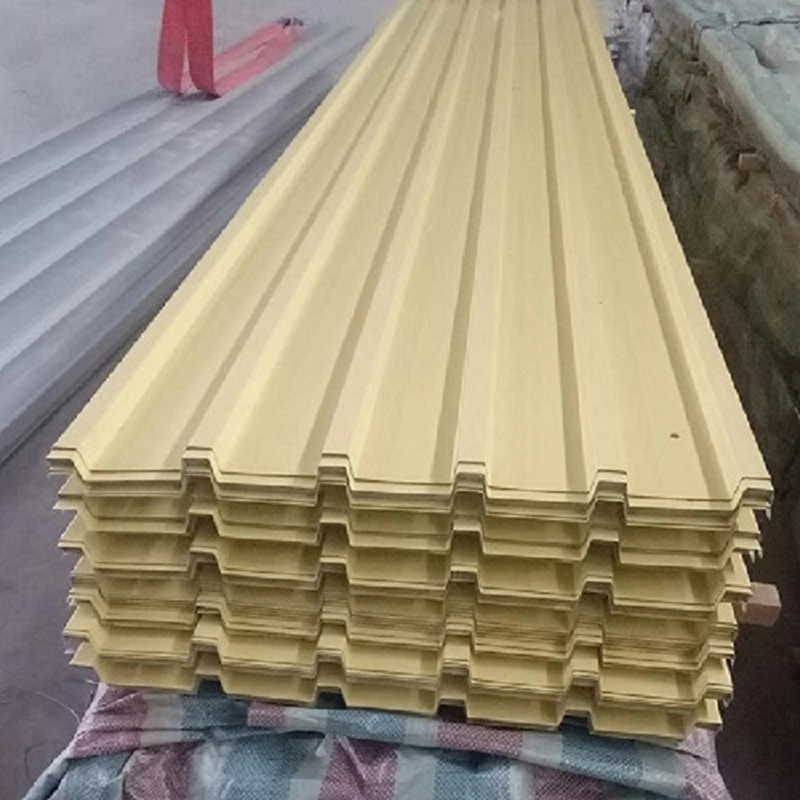

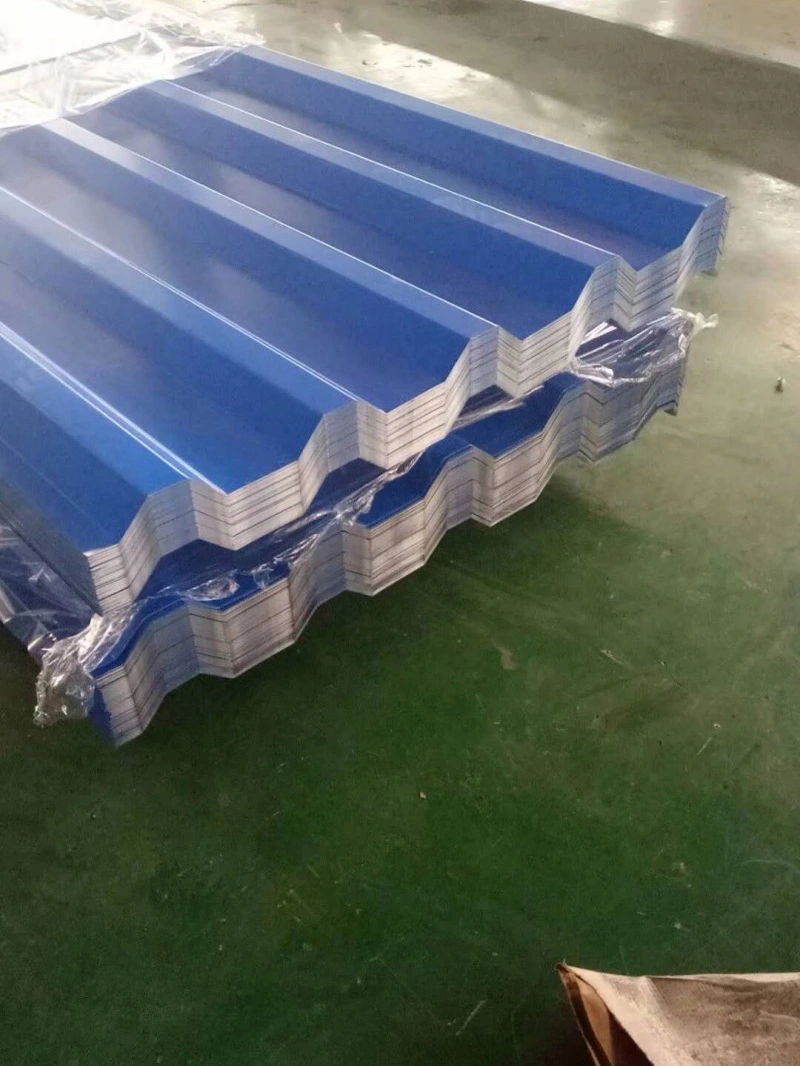

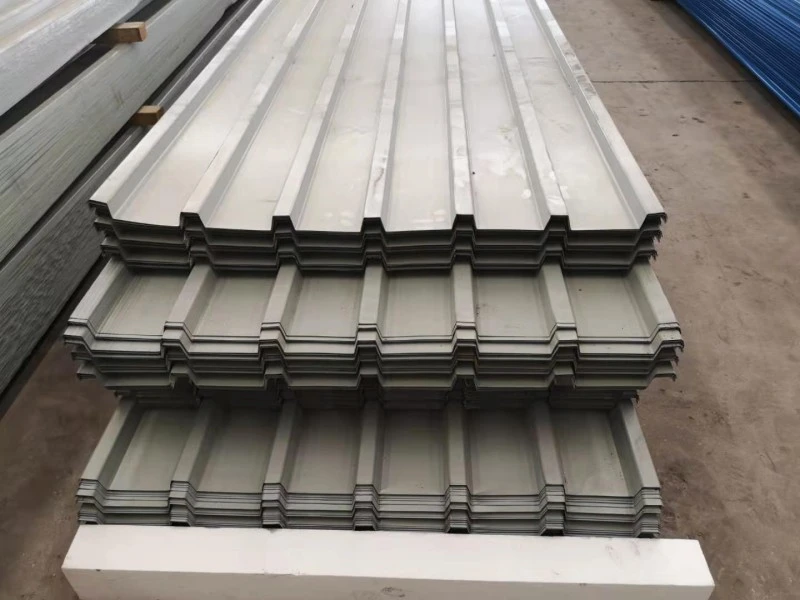

Színezett acél tetőfedő lemez

Színes bevonatú acél tetőfedő lemezek, amelyek előre festett acéltekercsből készülnek, hideghengerléssel hullámos profilt formáznak. Mindegyik lap egy acélmagot, mindkét oldalán fémes bevonatot és egy kikeményedett szerves bevonatot tartalmaz. Az alapfém általában Q235B vagy DX51D, a védő fémréteg pedig lehet cink vagy alumínium-cink, oldalanként 40 g/m² és 275 g/m² közötti bevonattömeggel. A festékrendszer jellemzően alapozót és legalább 20 μm-es poliészter fedőréteget tartalmaz, míg a PVDF-et az erősebb UV-sugárzásnak vagy sópermetnek kitett helyekre tartják fenn. A SENBO elvégzi a beérkező ellenőrzéseket a tekercs vastagságára és a bevonat tömegére vonatkozóan, és a hengeralakító sorokat úgy állítják be, hogy a gyártás során ellenőrizzék a bordageometriát és a tényleges szélességet.

Közös profilok és méretek

• YX35-125-750:borda magassága 35 mm, bordatávolság 125 mm, effektív szélesség 750 mm.
• YX25-210-840:bordamagasság 25 mm, bordatávolság 210 mm, effektív szélesség 840 mm.
• YX15-225-900:bordamagasság 15 mm, bordatávolság 225 mm, effektív szélesség 900 mm.

A lemezek hosszát rendelésre vágják, és ha a szállítás megengedi, folyamatos hosszúság is lehetséges. A profil kiválasztása befolyásolja a fesztávolságot, a vízelvezetési viselkedést és a megjelenést.

Paraméter táblázat

Tesztadatok és projekt-visszajelzés

Mechanikai viselkedés

Az aljzatnak legalább 270 MPa szakítószilárdságúnak kell lennie. Az YX35-125-750-nél a nyomószilárdság 200 MPa körül van, ami megfelelő nem teherhordó és másodlagos szerkezeti burkolatokhoz. A vastagság változását ±0,02 mm-re szabályozzák, a síkságot pedig méterenként 3 mm-re korlátozzák, hogy elkerüljék a vízvisszatartást a kész tetőn.

Tapadás és korrózióállóság

A keresztmetszeti vizsgálat megköveteli, hogy a bevonat leválási területe 5% vagy az alatt maradjon. A sópermet teljesítményét általában úgy határozzák meg, hogy 500 óra elteltével nincs vörös rozsda a szabványos anyagoknál. A nagyobb cinkbevonat tömeg javítja ezt az eredményt. A tényleges igényt a projekt helyszínéhez és a légköri korróziós kategóriához kell igazítani.

Vízelvezetés

A hullámos forma az esővizet a vályúkon keresztül az eresz felé vezeti. Az átlapoló hézagokat vízálló alátétekkel és tömítőanyaggal tömítik. Legalább 5%-os lejtés javasolt. A szelemenek megfelelő beállítása és a rögzítőelemek elhelyezése segít megelőzni a bedugulást és a szivárgást.

Példa a hőteljesítményre

Egy kísérleti projekt a sanghaji Chongming körzetben hőszigetelő bevonatot vitt fel a meglévő színes acél tetőfedésre. A kezelés után a felületi hőmérséklet 63 °C-ról 33 °C-ra, a belső hőmérséklet pedig körülbelül 8 °C-kal csökkent. Míg a szigetelőbevonat jelentette a fő előnyt, az eset megmutatja, hogyan kombinálható a fémlemez további felületkezelésekkel az energiamegtakarítás érdekében.

Telepítési sebesség

A gyárilag előállított lapok gyorsan a helyszínen felszerelhetők. A hengeralakítás napi teljesítménye elérheti a 3000 métert. Acélvázzal párosítva az előtetők és a raktártetők rövid időn belül elkészülhetnek. A hosszú lapok csökkentik a végkörök számát, ami szintén csökkenti a lehetséges szivárgási pontokat.

Tervezési és telepítési megjegyzések

• A tekercseket és lapokat tartsa szárazon a beszerelés előtt. A kültéri tároláshoz hasmagasság és légáteresztő burkolat szükséges a páralecsapódás elkerülése érdekében.
• Olyan vágószerszámokat használjon, amelyek nem termelnek nagy hőt. A csiszolókorongokkal szemben előnyben részesítik az ollót és a rágcsálót.
• Azonnal javítsa ki a vágott éleket és a karcolásokat egy kompatibilis javítófestékkel.
• A galvanikus korrózió minimalizálása érdekében válasszon olyan rögzítőelemeket és alátéteket, amelyek kompatibilisek a bevonattal.
• Kövesse a megadott oldalköri és végköri részleteket. Erős szeles területeken növelje a rögzítőelemek sűrűségét az élek és a gerincek közelében.
• A lapok elhelyezése előtt ellenőrizze a szelementávolságot és az igazítást. A rosszul beállított szelemen látható hullámosságot okozhat, és megterhelheti a bordákat.

Kérdések a projektekből

Milyen lejtés szükséges egy vízszigetelő fólia nélküli tetőhöz?

Az egyhéjú profiloknál az 5%-os vagy annál nagyobb lejtés jellemző. Speciális esetekben alacsonyabb lejtők is alkalmazhatók, de további tömítési és vízelvezetési intézkedéseket kell megtervezni és a projektmérnöknek át kell tekintenie.

Hogyan válasszam ki a cinkbevonat súlyát?

Először a helyszín légköri korrozivitási kategóriáját kell értékelni. Az enyhe vidéki területek 40 g/m²-től 90 g/m²-ig megfelelőek lehetnek. A tengerparti vagy ipari övezetekben gyakran 150 g/m² vagy több, vagy ezzel egyenértékű teljesítményű alumínium-cink bevonat szükséges.

A lemezeket fel lehet szerelni ívelt tetőkre?

Egyes profilok nagy sugárra ívelhetők. A minimális sugár a borda magasságától, a lemez vastagságától és a bevonat rugalmasságától függ. A gyártónak a megrendelés leadása előtt meg kell erősítenie a formázási határt.

Mi okozza a színeltéréseket a tételek között?

Színeltérés léphet fel, ha a tekercsek különböző gyártási sorozatokból származnak. Nagy tető vagy fal esetén biztonságosabb, ha minden anyagot ugyanarra a felületre egy tekercs tételből rendel. Ha ez nem lehetséges, kérjen színleolvasást, és állítson be egy tűréshatárt, például ΔE ≤ 1,5.

Vásárlási és ellenőrzési ellenőrzőlista

• Gyártás előtt ellenőrizze az aljzat minőségét és a bevonat tömegét a malom tanúsítványán.
• Kérjen mintát a tényleges festékszínből, és hagyja jóvá a tekercs hasítása előtt.
• Ellenőrizze a lemez vastagságát, a borda magasságát és a tényleges szélességet fogadáskor. A tűréshatáron kívüli anyagot utasítsa el.
• Vizsgálja meg a bevonatot karcolások, tekercstörések vagy egyenetlen színek szempontjából. Kisebb sérülések javíthatók, de a nagyobb sérüléseket ki kell cserélni.
• Ha a tetőnek meg kell felelnie egy adott szélemelési értéknek, kérjen vizsgálati adatokat vagy számításokat a kiválasztott profilhoz és rögzítőelem-elrendezéshez.
• Azoknál a projekteknél, ahol a tűzveszélyesség aggodalomra ad okot, ne feledje, hogy egyetlen fémlemez nem éghető, de a teljes tetőszerkezet tartalmazhat éghető szigetelést vagy alátétet, amelyet külön kell értékelni.
