Rejtett rögzítőelem színes bevonatú acél panel

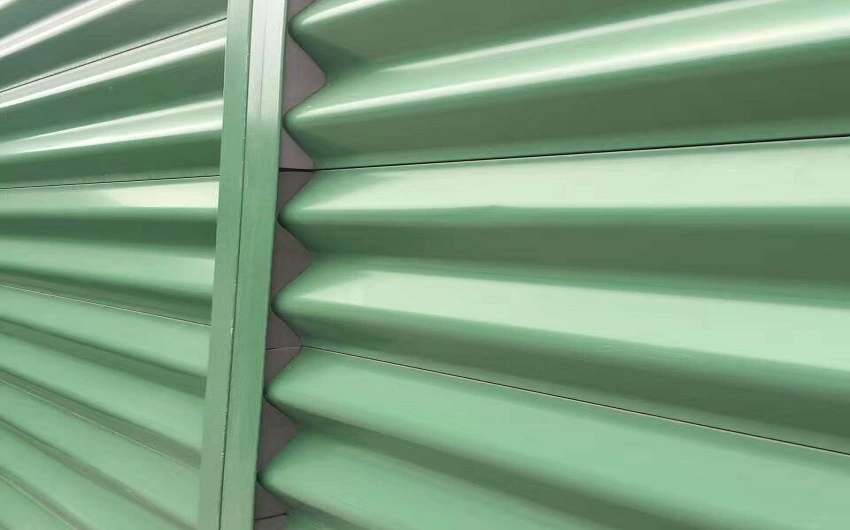

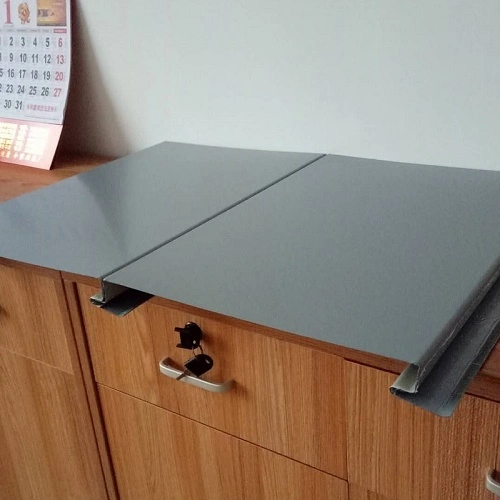

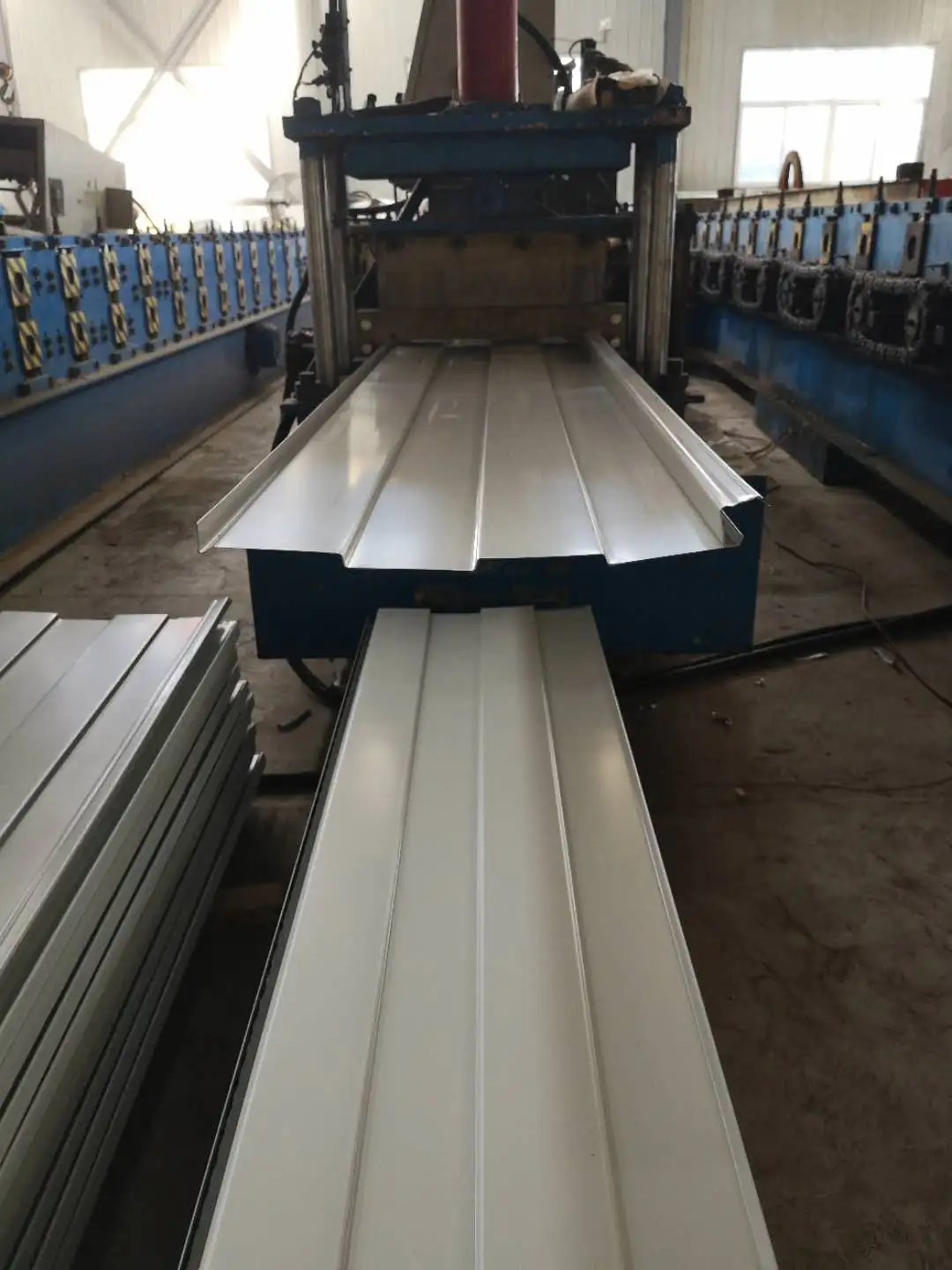

A rejtett rögzítésű, színes bevonatú acélpanelek, más néven rejtett rögzítőelemek vagy rejtett kapcsos tetőfedő panelek, színbevonatú acélból hengerelt profillemezek. A tetőszelemenhez a hozzáillő horganyzott vagy alumíniumötvözet konzolokkal vannak rögzítve, nem szabad csavarokkal. A csatlakozási folyamat magában foglalja a rejtett konzolok rögzítését a szelemenekhez, a panel belső bordájának összekapcsolását a konzol központi bordájával, majd a varrás rögzítését varratgéppel, hogy szoros illesztést hozzon létre a szomszédos panelek között. A SENBO ezeket a profilokat erre a célra kialakított hengeralakító sorokon gyártja, és a gyártás során ellenőrzi a kulcsfontosságú méreteket, például a bordamagasságot, a tényleges szélességet és a reteszelési mélységet.

A fő különbség a szokásos színbevonatú acél tetőfedéstől a rögzítési módban rejlik. A hagyományos paneleket önmetsző csavarokkal rögzítik, amelyek áthaladnak a panel felületén, és minden csavarlyuknál tömítőanyagra van szükség. A rejtett rögzítésű panelek ehelyett egymásba illeszkedő konzolokra támaszkodnak, ami azt jelenti, hogy a felület mentes marad a behatolásoktól. Ez a megközelítés javítja a vízszigetelést, csökkenti a hosszú távú korrózió kockázatát a rögzítési pontoknál, és tisztább megjelenést kölcsönöz a tetőnek.

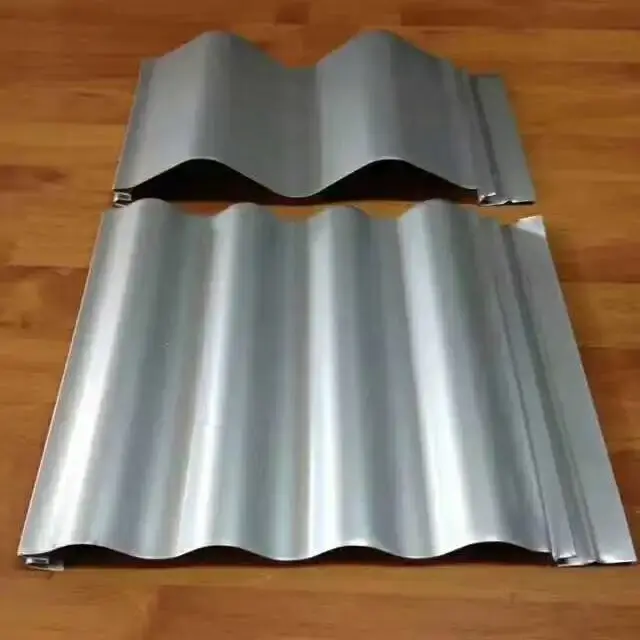

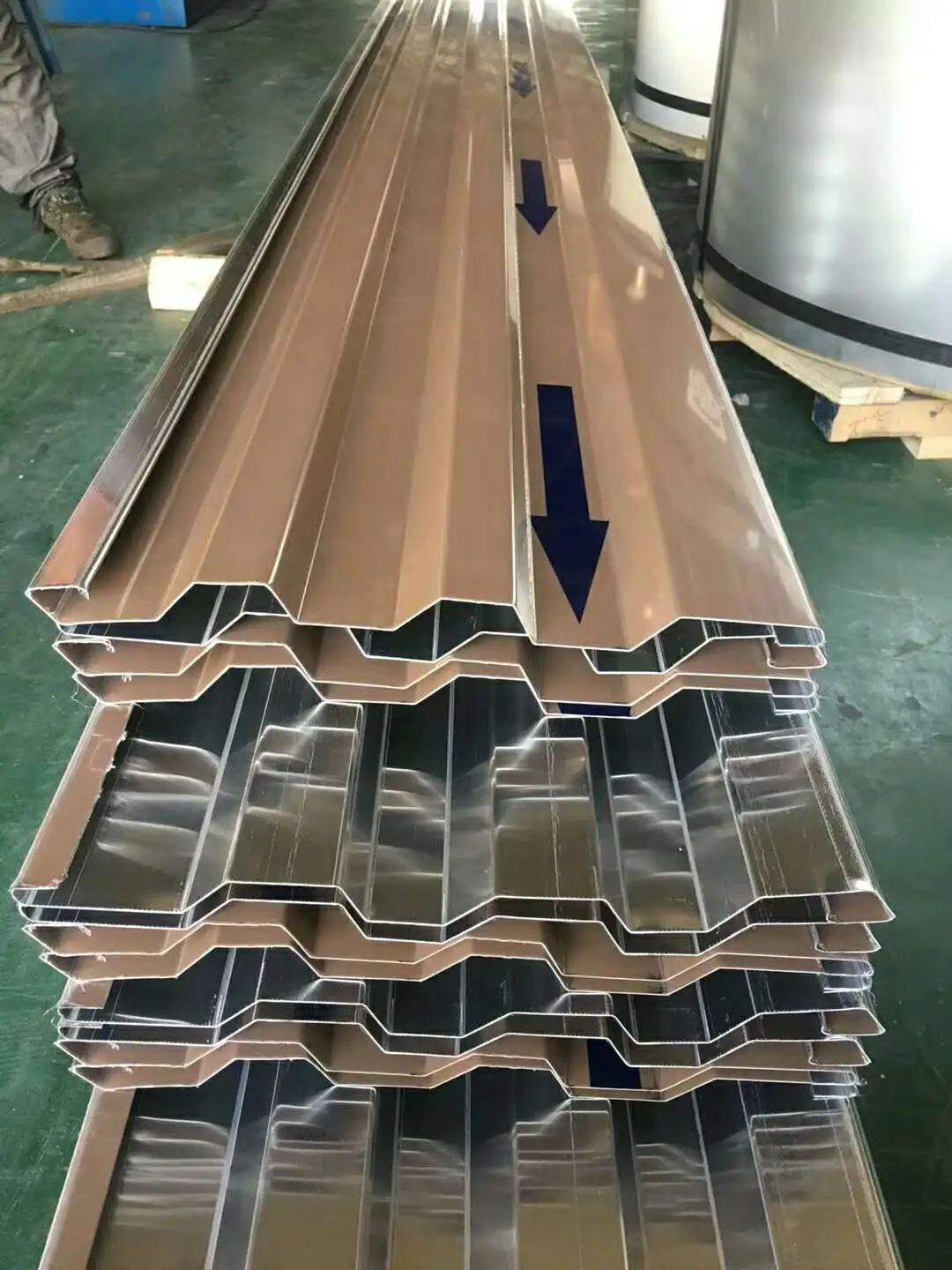

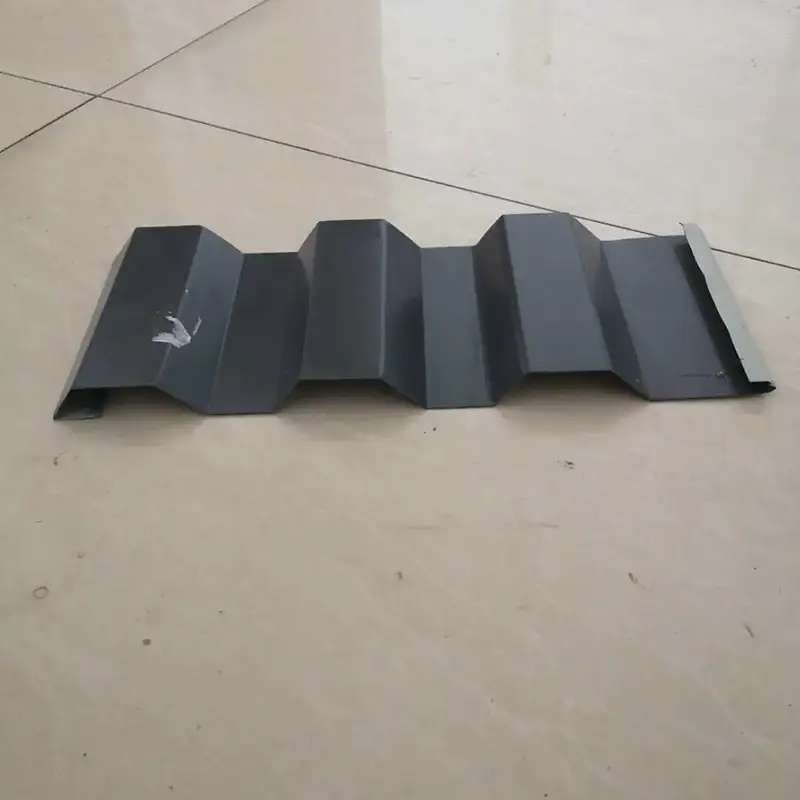

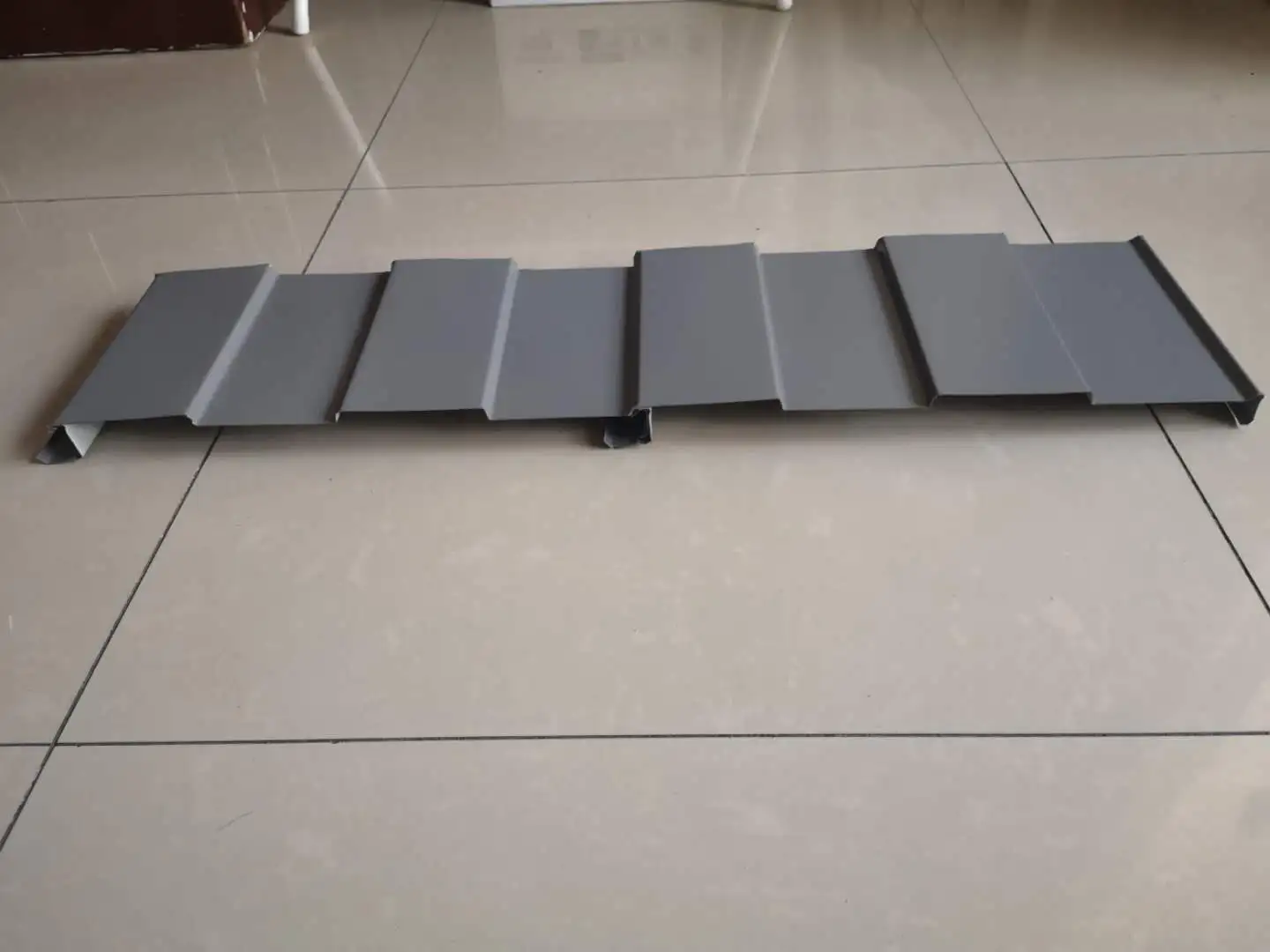

Gyakori profiltípusok

Műszaki előírások

Teljesítményellenőrzés

1. Vízszigetelési viselkedés

Mivel a rejtett rögzítőelemekkel színes bevonatú acélpanel felületén nincsenek rögzítőelemek, a rendszer elkerüli a közös szivárgási útvonalat, amely a szabad rögzítőelemekkel ellátott tetőkön található. A hagyományos rendszerekben a csavarlyukak tömítőanyaga idővel elöregedhet és megrepedhet, lehetővé téve a víz bejutását. A Jiaochi 760 profil 71 mm-es bordamagasságával és 380 mm-es bordatávolságával segíti az esővíz gyors áramlását a völgyekből az eresz felé. Ha a varratokat varrásgéppel zárják, az oldalsó reteszelés folyamatos akadályt biztosít a víz behatolása ellen. A felületi lyukak hiánya csökkenti a kötőelemeknél kiinduló korrózió lehetőségét is.

2. Szélállóság

A paneleket a szelemenekhez rögzítő konzolokat úgy tervezték, hogy ellenálljanak a felemelkedésnek. A Shenzhen Bao'an nemzetközi repülőtéren egy 5 MW-os színes acéltetős fotovoltaikus projekt során a helyszíni szélnyomás elérte a 0,75 kN/m²-t. A rejtett kapcsokon végzett kihúzási tesztek 200 kg-os kihúzási szilárdságot regisztráltak, ami megfelelt a biztonsági követelményeknek. Az YX41-250-750 rejtett kapcsos panel legalább 550 MPa folyáshatárú acélt használ, és 5,2 mm-nél nagyobb reteszelési mélységű. Minden egyes reteszelő borda rögzítőkapcsokkal van rögzítve, ami javítja a tető szél- és hóterhelések elviselését.

3. Hőmozgás kompenzáció

A rögzítőkapcsok lehetővé teszik, hogy a tetőpanelek a lejtőn végigcsúszjanak, ahogy a fém kitágul és összehúzódik a hőmérséklet változásával. A panelek e mozgás során a kapcsokkal kapcsolatban maradnak, így a tető és a szerkezet közötti kapcsolat stabil marad. Ez lehetővé teszi a 100 méteren túli folyamatos panelhosszúságot anélkül, hogy keresztirányú átfedésekre lenne szükség, ami nagy fesztávú tetők esetén hasznos.

4. Telepítési hatékonyság

A rendszer gyárilag előre gyártott paneleket használ, amelyek a helyszínen összekapcsolódnak. Egyes rejtett kapcsos profilok, például a CC-750, nem igényelnek speciális varrógépet, ami csökkentheti a munkát és lerövidítheti a telepítési időt. A tekercskészlet a munkaterületen hosszra vágható, így lehetővé válik a 100 méter feletti egyedi panelek kialakítása, és minimálisra csökkenthető a végkörkörök száma. Ez a megközelítés csökkenti a szivárgás kockázatát is a keresztirányú illesztéseknél.

Tervezési jellemzők

• Áttörés nélküli felület:A rejtett konzolcsatlakozás eltávolítja a csavarlyukakat a tetőfelületről, ami csökkenti a szivárgások és a rögzítőelemek korróziójának esélyét.
• Stabil klip bekötés:A reteszelési mélység meghaladja az 5,2 mm-t, a kihúzási ellenállás pedig eléri a 200 kg-ot, megbízható lehorgonyzást biztosítva szélemelés alatt.
• Hőmozgás alkalmazkodás:A csúszó kapcsok lehetővé teszik a panelek kitágulását és összehúzódását a lejtő mentén, csökkentve a feszültséget, amely idővel a tető károsodását okozhatja.
• Hosszú panel képesség:Az akár 100 méteres egyedi hosszúságok csökkentik a keresztirányú átfedéseket és egyszerűsítik a vízgazdálkodást.
• Profil fajta:Az olyan opciók, mint az YX51-380-760 és az YX50-410-820, különböző fesztáv- és terhelési követelményeket fednek le.

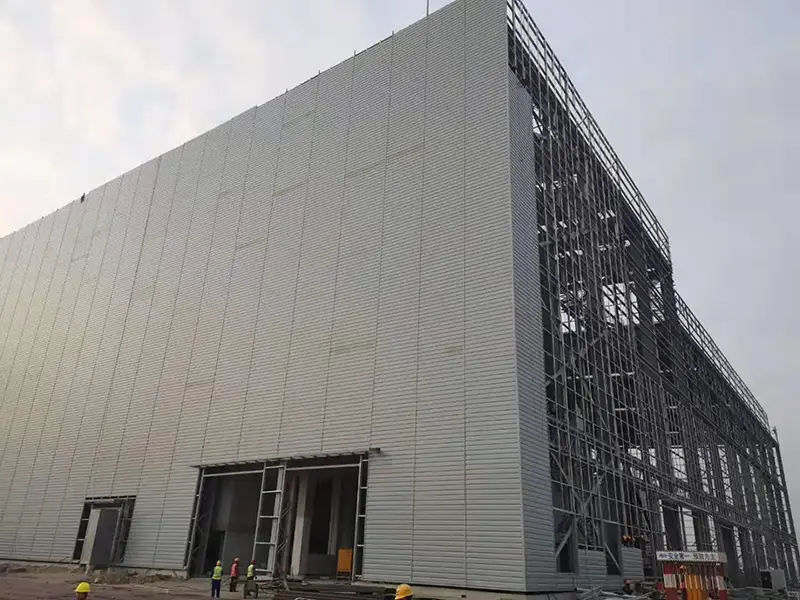

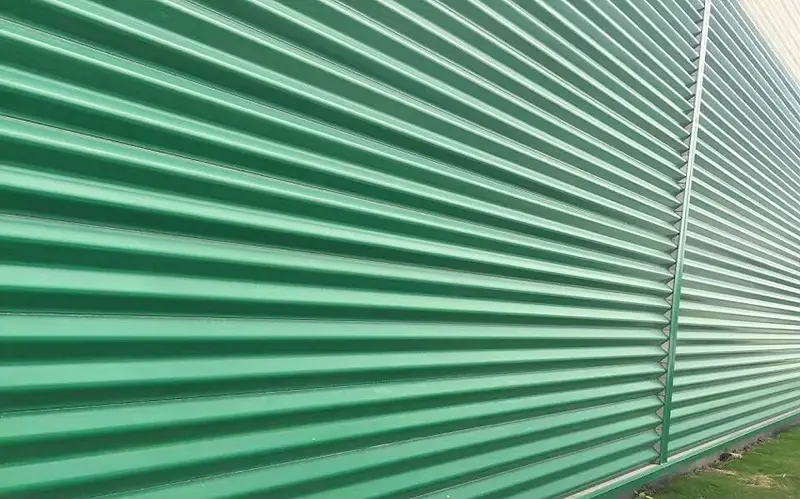

Tipikus alkalmazások

• Tetőrendszerek nagy fesztávú acélszerkezetű ipari épületekhez.
• Nyilvános létesítmények, például repülőtéri terminálok, sporthelyszínek és kiállítási központok.
• Szigorú vízszigetelési igényű ipari épületek, beleértve az erőműveket és a petrolkémiai létesítményeket.
• Logisztikai központok és raktárak, ahol a tető megbízhatósága elsődleges.
• Meglévő tetőrendszer cseréjét igénylő felújítási projektek.

Helyszíni ajánlások

• A panel felszerelése előtt ellenőrizze a szelementávolságot és az igazítást.
• Használjon puha hevederekkel ellátott emelőberendezést, hogy elkerülje a bordák behorpadását vagy a bevonat megkarcolását.
• Kövesse a gyártó utasításait a kapcsok és a panelek összeillesztéséhez.
• Ellenőrizze a varrat feszességét a varrás után, és ellenőrizze a kapocs illeszkedését, mielőtt a következő panelre lépne.
• Hosszú panelek esetén úgy tervezze meg a beépítési sorrendet, hogy a hőmozgás ne legyen korlátozva a rögzített pontokon.

Gyakori kérdések

Hogyan kezeli a rejtett rögzítésű tetőfedő az esővizet tömítőanyag nélkül a varratoknál?

Az oldalreteszelés mechanikusan, varrásgéppel van kialakítva. Az így létrejövő kötés elég szoros ahhoz, hogy normál körülmények között ellenálljon a víz bejutásának. A megfelelő tetőlejtés és vízelvezető kialakítás segít a víz gyors elvezetésében is a varratokból.

Használhatók rejtett rögzítésű panelek íves tetőkön?

A legtöbb rejtett rögzítésű profil egyenes vagy nagyon nagy sugarú tetőkhöz készült. A minimális görbületi sugár a panel profiljától és az anyagvastagságtól függ. Ívelt alkalmazások esetén rendelés előtt érdeklődjön a gyártónál.

Milyen előnyökkel jár a nyitott rögzítőelemek nélküli panel?

A szabadon lévő rögzítőkhöz minden csavarlyuknál tömítőanyag szükséges. Idővel a tömítőanyag lebomolhat, és szivárgási utakat hozhat létre. A rejtett rögzítőelemek kiküszöbölik ezt a karbantartási pontot, és csökkentik a víz bejutását és a csavarlyukak körüli korrózió kockázatát.

Hogyan ellenőrizhető a széllökési ellenállás egy adott projekt esetében?

A klipek kihúzási tesztjei elvégezhetők a helyszínen vagy laboratóriumban. A mért értéket össze kell hasonlítani az épület helyére vonatkozó tervezési szélterheléssel. A beszállítók tesztadatokkal szolgálhatnak, vagy segíthetnek a projektspecifikus ellenőrzésben.

Ellenőrzés és Dokumentáció

Szállítás előtt a panelek profilgeometriáját, zárási mélységét, felületi bevonat állapotát és méretpontosságát ellenőrzik. Rendelkezésre kell állnia az alapacél őrlési tanúsítványának, szükség esetén a kapocs kihúzási szilárdságáról szóló jelentésekkel együtt. A telepítés során a varratok illeszkedésének és a klipek igazításának helyszíni ellenőrzése segít az egyenletes minőség biztosításában.

Megrendelés előtt értékelendő tényezők

• Határozza meg a tervezett szélterhelést, és ellenőrizze, hogy a kiválasztott profil és kliprendszer megfelel-e a követelménynek.
• Győződjön meg arról, hogy a tető lejtése elegendő a választott panelprofilhoz és vízelvezető elrendezéshez.
• Ha hosszú, összefüggő paneleket tervez, ellenőrizze, hogy a szerkezet képes-e elviselni a hőmozgást az eresznél és a gerincnél.
• Felújítási projektek esetén ellenőrizze a meglévő szelemen állapotát és távolságát a kompatibilitás megerősítéséhez.
