A kézzel készített hangelnyelő tisztatéri panelek kettős célt szolgálnak. Megtartják a szabványos tisztatéri panelek tiszta burkolati funkcióit, miközben akusztikai vezérlést is biztosítanak a perforált burkolat és a hangelnyelő mag révén.SENBO ÉpítőanyagokEzeket a paneleket olyan projektekhez szállítja, amelyek szabályozott környezetet és zajcsökkentést igényelnek.

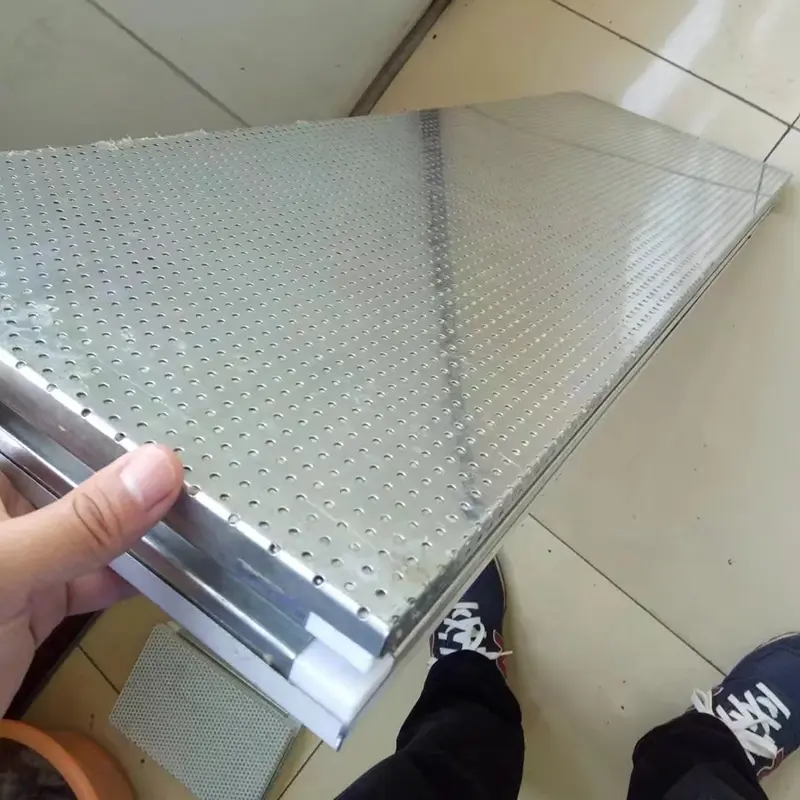

A kézzel készített hangelnyelő tisztatéri panelek kompozit szendvicsszerkezetet használnak. A külső réteg porózus fémpanel, amely színbevonatú acélból, horganyzott acélból vagy rozsdamentes acélból készül. Precíziós perforáló berendezéssel dolgozzák fel, és a furatok átmérője és távolsága testreszabható az akusztikai tervezési követelményeknek megfelelően.
A középső réteg egy hangelnyelő mag, jellemzően kőzetgyapot vagy üveggyapot. Felületét égésgátló nem szőtt szövet vagy tűzálló üvegszálas kendő borítja, hogy megakadályozza a szálak leválását. A hátsó réteg tömör, tömített fémlemez. A széleket hidegen húzott alumínium ötvözet profilokkal tömítik, és kész panellé ragasztják.
A perforálási minták közé tartozik a hornyolt perforáció vagy a teljes felületű perforáció, az akusztikai követelményektől függően. Egy tipikus specifikáció 3 mm-es furatátmérőt és 6 mm-es lyuktávolságot használ. A szabványos panelszélesség 980 mm-től 1180 mm-ig terjed, a nem szabványos méretekhez testreszabható. A maganyag vastagsága 50 mm és 200 mm között van, az acéllemez vastagsága pedig 0,4 mm és 1,5 mm között állítható.
A borítási lehetőségek közé tartozik a színes bevonatú acél (például poliészter, PVDF, SMP vagy HDP bevonattal), horganyzott acél és rozsdamentes acél. A színek testreszabhatók a RAL szabványok szerint, hogy megfeleljenek az építészeti és dekorációs követelményeknek.
Ezen panelek akusztikai teljesítményét a perforált burkolat és a hangelnyelő mag összetett szerkezete határozza meg. A hanghullámok a perforációkon át a porózus rostos magba jutnak, ahol a szálak közötti súrlódás és viszkózus hatások a hangenergiát hővé alakítják, így hangelnyelést és zajcsökkentést érnek el.
A tesztelés azt mutatja, hogy egy 100 mm vastag panel 1,0 mm acél burkolattal és 120 kg/m³ kőzetgyapot sűrűséggel 35 dB hangszigetelési értéket ér el. Az akusztikai teljesítményt a GB/T 20247 „Akusztika: Hangelnyelés mérése visszhangzó helyiségben” szabvány szerint teszteltük. A zajcsökkentési együttható (NRC) a hangelnyelési együtthatók számtani átlaga a 250 Hz-es, 500 Hz-es, 1000 Hz-es és 2000 Hz-es oktávsávokban. A 0,5 vagy magasabb NRC minősített hangelnyelő anyagot jelez.
A kőzetgyapot mag egy szervetlen rostos anyag, amely A osztályú nem éghető anyag. Kőzetgyapotnál legalább 120 kg/m³, üveggyapotnál 64 kg/m³ magsűrűségnél az anyag tűz hatására nem ég, nem olvad meg, nem csöpög le, és nem termel mérgező füstöt. Ez megfelel az Épületek Tűzvédelmi Tervezési Szabályzatában a tisztatér- és középületburkoló anyagokra vonatkozó kötelező tűzbiztonsági követelményeknek.
A legfeljebb 0,043 W/(m·K) hővezető képességgel a kőzetgyapot mag hőszigetelést biztosít a hangelnyelés mellett. Ez segít csökkenteni a hőátadást a beltéri és kültéri környezet között, és csökkenti az energiafogyasztást.
A panel felülete sima és lapos, szoros, varratmentes illesztésekkel, amelyek nem vonzzák a port vagy a mikroorganizmusokat. A hangelnyelő mag égésgátló nem szőtt szövettel vagy tűzálló üvegszálas szövettel van borítva. Ez hatékonyan megakadályozza a kőzetgyapot vagy üveggyapot szálak leválását, és fenntartja a tisztatéri környezet higiéniai szabványait.
A kerületi vázszerkezet hidegen húzott alumíniumötvözet profilokat használ, ami ezeknek a kézzel készített paneleknek a géppel készített panelekhez képest jobb általános merevséget és hajlítási teherbíró képességet biztosít. A hornyos illesztések poliuretán habbal vannak kitöltve, növelve a szerkezeti integritást, miközben megakadályozzák az ízületek deformálódását és vízszivárgását.
A következő paraméterek szabványos gyártáson és megfelelő tesztelésen alapulnak. Testreszabás elérhető.
| Teljesítménymutató | Paraméter/specifikáció | Megjegyzések / Szabványos alap |
|---|---|---|
| Származási anyag | Színezett acél / Horganyzott acél / Rozsdamentes acél | Vastagság: 0,4-1,5 mm; bevonatok: PVDF, PE, SMP, HDP |
| Alapanyag típusa | Kőzetgyapot (≥120 kg/m³) / Üveggyapot (≥64 kg/m³) | Lángálló nem szőtt szövettel vagy tűzálló üvegszálas kendővel borítva |
| Panel vastagság | 50/75/100/150/200 mm | Testreszabható |
| Panel szélessége | 980–1180 mm (standard) | Nem szabványos méretek kaphatók |
| Perforációs minta | Csíkperforáció / Teljes felületű perforáció | Tipikus nyílás: 3 mm; osztás: 6 mm |
| Hangszigetelés | 35 dB | 100 mm-es panelhez, 1,0 mm-es acélhoz, 120 kg/m³ kőzetgyapothoz |
| Hővezetőképesség | ≤0,043 W/(m·K) | Kőzetgyapot mag |
| Tűzteljesítmény | A osztály (nem éghető) | |
| Akusztikai vizsgálati szabványok | GB/T 20247; GB/T 18696.1/2 | Reverberation room módszer; impedanciacső módszer |
| NRC minősítési kritériumok | NRC ≥ 0.5 (qualified); NRC ≥ 0,7 (nagy teljesítmény) |
1. Ellenőrzött akusztikai teljesítmény.A perforált burkolat és a porózus mag kompozit szerkezete hangelnyelést és zajcsökkentést biztosít. A 100 mm-es panel 35 dB hangszigetelést ér el, a GB/T 20247 szerint tesztelve.
2. A tűzbiztonsági osztály.A kőzetgyapot mag nem éghető, és tűz hatására nem termel mérgező füstöt, megfelel a tisztaterekre és középületekre vonatkozó tűzbiztonsági követelményeknek.
3. Kézzel készített éltömítés a szerkezeti megbízhatóság érdekében.A hidegen húzott alumíniumötvözet kerületi keret és a poliuretánnal töltött hornyos illesztések megakadályozzák a deformációt és a víz szivárgását, így a géppel készített panelekhez képest kiváló merevséget biztosítanak.
4. Fiber Containment a tisztaságért.Az égésgátló nem szőtt szövet vagy a tűzálló üvegszálas szövetburkolat megakadályozza a szálak leválását, egyensúlyban tartva a hangelnyelést a higiéniai követelményekkel.
5. Anyag és szín testreszabása.Az opciók között szerepel a színezett acél, horganyzott acél és rozsdamentes acél, PE, PVDF, SMP vagy HDP bevonattal és RAL szabvány színekkel.
Az akusztikai tervezéshez:A perforáció sebessége és a magsűrűség közvetlenül befolyásolja a zajcsökkentési együtthatót. Az akusztikai tanácsadóval együttműködve válassza ki a megfelelő perforációs mintát és maganyagot a célfrekvencia-tartományhoz.
Tisztatéri alkalmazásokhoz:Győződjön meg arról, hogy a burkolat anyaga és a hézagtömítés megfelel az előírt tisztasági osztálynak. Rozsdamentes acél burkolatok ajánlottak olyan területeken, ahol gyakori lemosás vagy vegyszernek van kitéve.
Tűzálló szerelvényekhez:Ellenőrizze, hogy a panel vastagsága és magsűrűsége megfelel-e az előírt tűzállósági besorolásnak. Az A osztályú besorolás a kőzetgyapot magra vonatkozik; az általános összeszerelési teljesítmény a telepítés részleteitől függ.
A telepítés során:Használjon megfelelő emelőeszközt, hogy elkerülje a perforált felület károsodását. Győződjön meg arról, hogy a nyelv és a horony kötései megfelelően illeszkednek, és poliuretán habbal vannak feltöltve. Védje a PVC fóliát a végső tisztításig.
1.Különleges akusztikai követelményeket támasztó terek, például visszhangmentes kamrák, hangszigetelt szobák és hangstúdiók.
2.Zajvédő falak a forgalom zajcsökkentésére autópályák, vasutak és metrók mentén.
3.Környezeti zajszabályozás középületekhez, például stadionokhoz, színházakhoz és közlekedési csomópontokhoz.
4.Zajszabályozás ipari gyártóberendezésekhez és általános üzemi környezetekhez.
5.Tisztatereken vagy tisztító létesítményeken belüli területek, amelyek meghatározott akusztikai teljesítményt igényelnek.
A panelek perforált fémburkolatot használnak, amely lehetővé teszi a hanghullámok bejutását a hangelnyelő magba, míg a lezárt hátsó réteg és a sima felület megőrzi a tisztatéri környezethez szükséges tisztaságot és légtömörséget. A mag nem szőtt szövettel van bevonva, hogy megakadályozza a szálak leválását, ami egyébként beszennyezné a tiszta teret.
Mindkét anyag porózus és hatékonyan nyeli el a hangot. A kőzetgyapot jellemzően nagyobb sűrűségű (≥120 kg/m³) és jobb tűzállóságot és hangszigetelést biztosít alacsony frekvenciákon. Az üveggyapot könnyebb, és használható ott, ahol a súly aggodalomra ad okot, de általában valamivel kisebb a sűrűsége (≥64 kg/m³). A választás a konkrét akusztikai és tűzvédelmi követelményektől függ.
Igen. A furat átmérője, távolsága és perforálási mintája (hornyos vagy teljes felületű) beállítható a meghatározott frekvenciatartományok céljára. A kisebb rekesznyílás és a kisebb távolság általában javítja a nagyfrekvenciás abszorpciót, míg az alacsony frekvenciákhoz nagyobb nyílásokra lehet szükség. Akusztikai tanácsadók segíthetnek az optimális konfiguráció meghatározásában.
Igen ám, de kültéri alkalmazásoknál a burkolóanyagot és a bevonatot a kültéri tartósság érdekében kell kiválasztani. Színezett acél PVDF bevonattal vagy rozsdamentes acél ajánlott. A panel széleit és illesztéseit tömíteni kell a víz bejutásának megakadályozása érdekében, a tartószerkezetet szélterhelésre kell kialakítani.
A sima, nem porózus felület enyhe tisztítószerrel és puha ruhával tisztítható. Kerülje a súroló hatású tisztítószereket, amelyek megkarcolhatják a felületet vagy károsíthatják a perforációkat. Ha a PVC védőfólia még mindig a helyén van, a beszerelés és a végső tisztítás után el kell távolítani.
A Tianjin SENBO Building Materials Technology Co., Ltd. kézzel készített hangelnyelő tisztatér-paneleket, magnézium-oxi-szulfát-tisztító paneleket, zárt profilú acélburkolatokat és egyéb fémburkoló termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
