Fém tetőfedő panelek

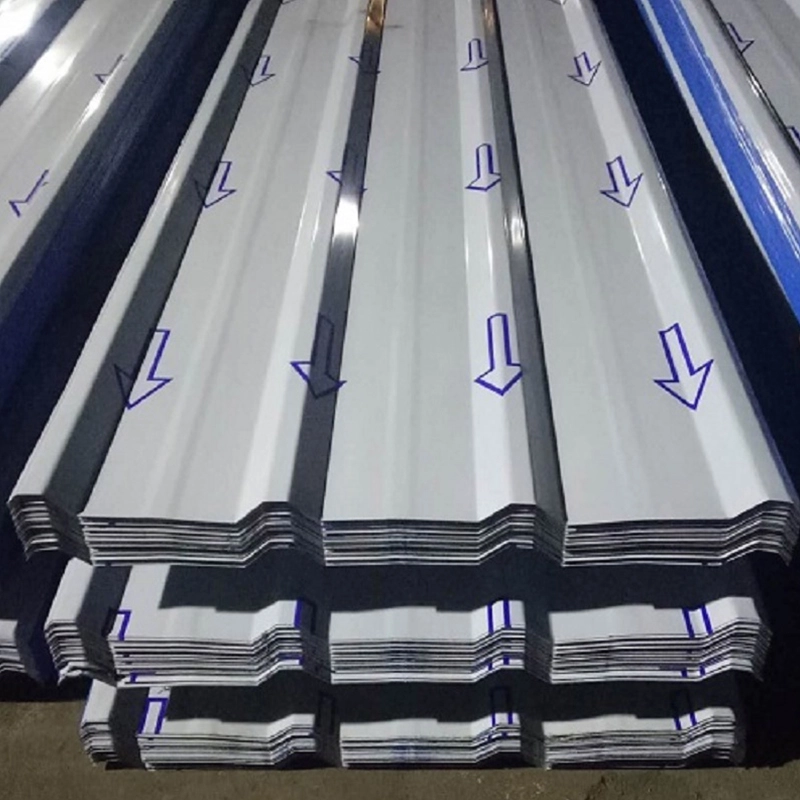

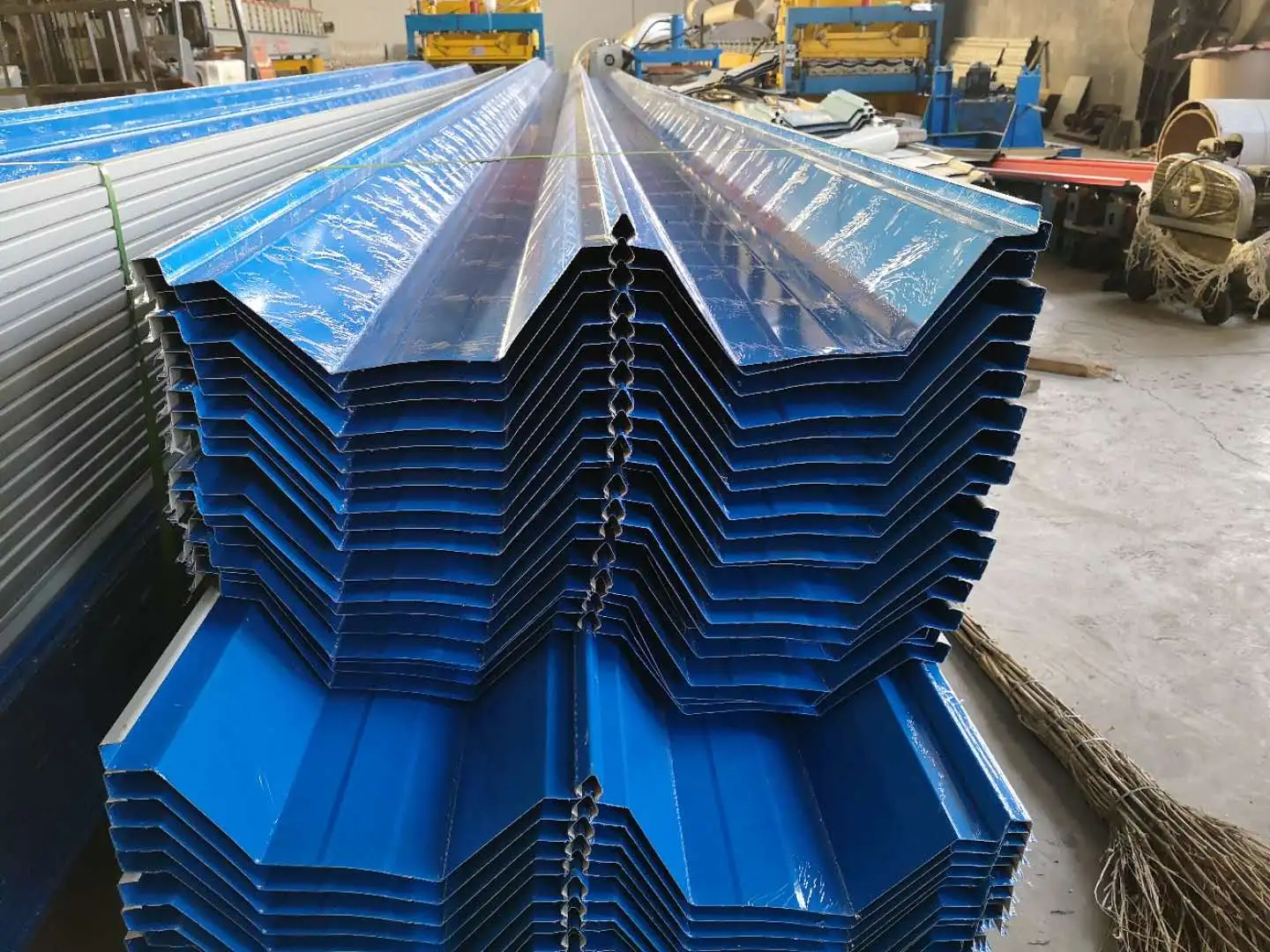

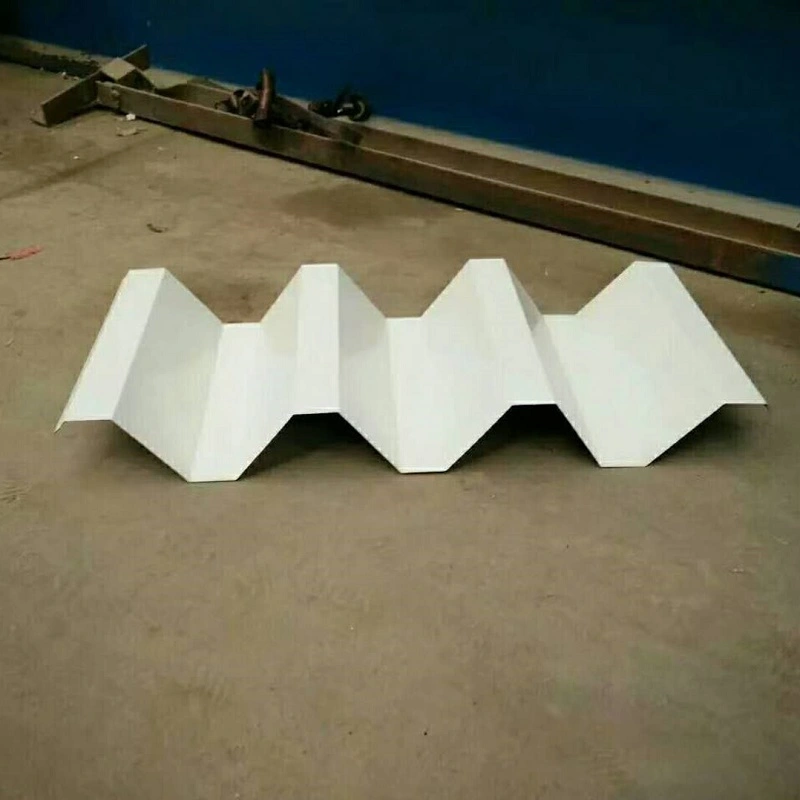

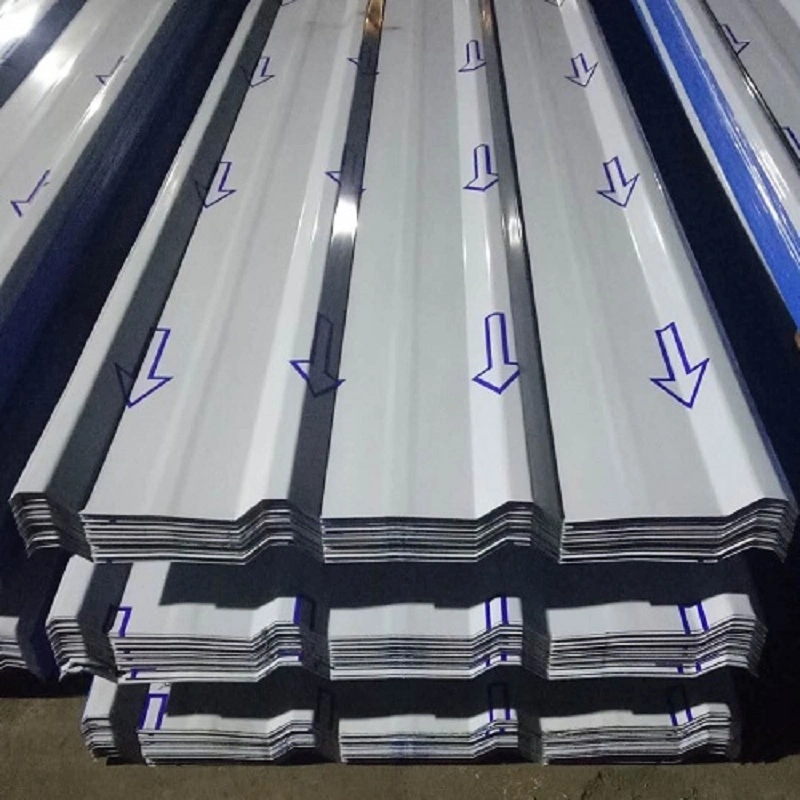

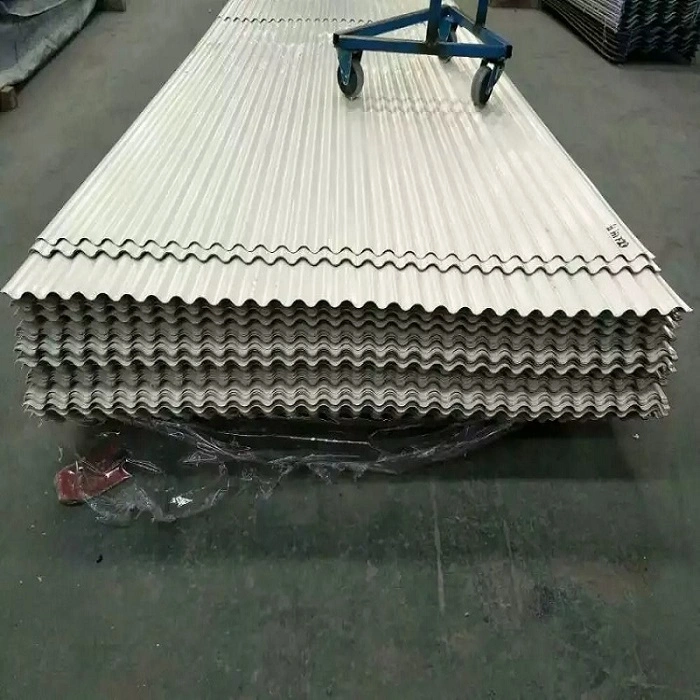

A fém tetőfedő panelek profilozott acéllemezek, amelyeket hideghengerléssel alakítanak ki, folyamatos gyártósorokon hullámos keresztmetszetű fémtekercseket alakítanak ki. Tetőfedéshez, falburkolatokhoz és padlóburkolatokhoz használják. A bordázott vagy hullámos profil növeli a vékony lemez hajlítási merevségét a borda irányában, lehetővé téve a 0,5 mm és 1,5 mm közötti vastagságú panelek tetőterhelésének elviselését. A SENBO dedikált hengeralakító sorokat üzemeltet a fém tetőprofilokhoz, és házon belüli tesztelési lehetőséget biztosít a szélemelés ellenőrzéséhez. A gyártási ellenőrzések kiterjednek az alapfém vastagságára, a folyáshatárra, a profilgeometriára és a felületi bevonat minőségére.

Alapanyag opciók

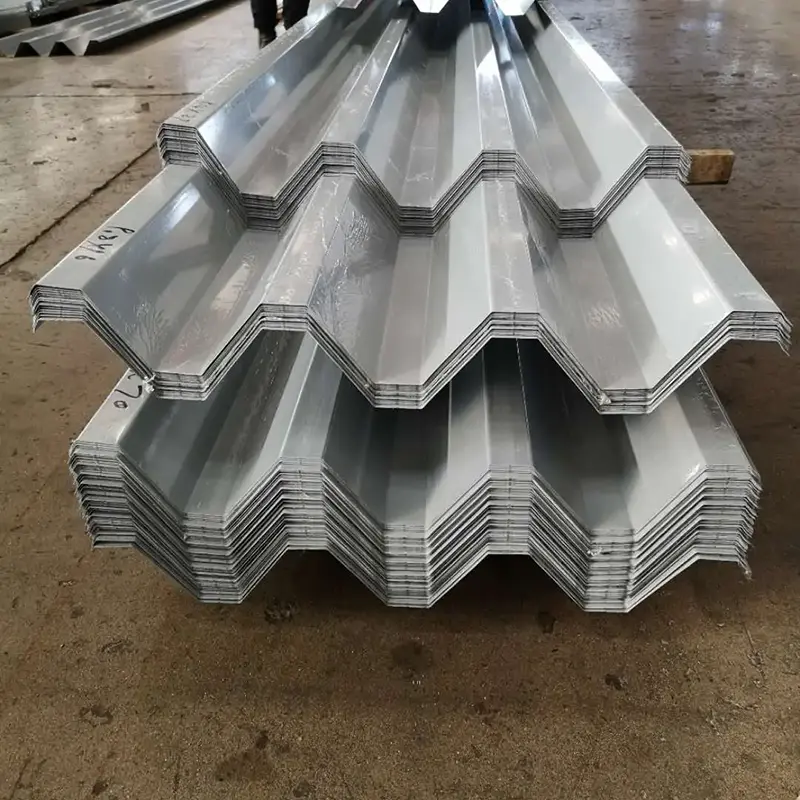

• Hot-dip galvanized steel sheet:Általában DX51D+Z minőség, kétoldalas cinkbevonattal 40 g/m² és 275 g/m² között. Alkalmas általános ipari épületekhez.
• Al-Zn bevonatú acéllemez:A bevonat körülbelül 55% alumíniumot és 43,5% cinket tartalmaz. A szabványos horganyzott acélhoz képest 3-5-szörös korrózióállóságot biztosít.

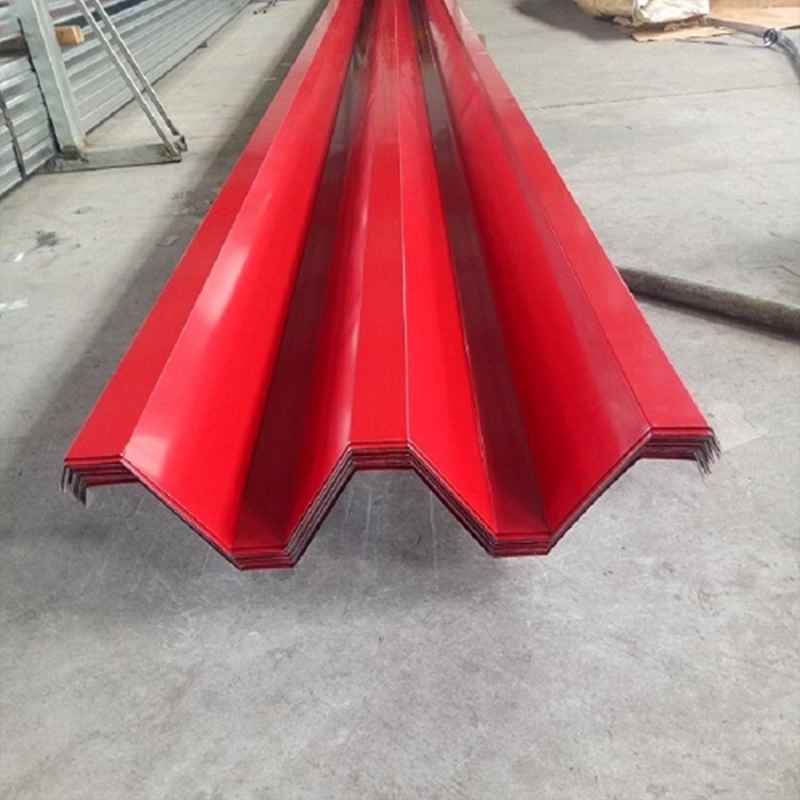

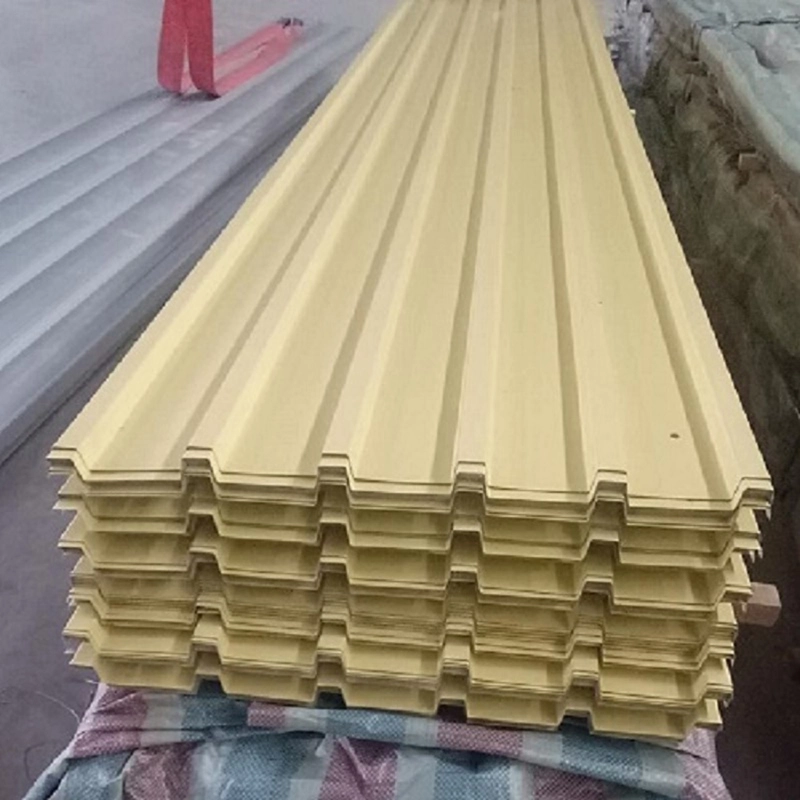

• Színezett acéllemez:Poliészter (PE) vagy fluorkarbon (PVDF) bevonattal van ellátva, amely korrózióállóságot és tervezési rugalmasságot kínál.
• Alumínium-magnézium-mangán ötvözet lemez:AA3004 minőségű, 2,73 g/cm³ sűrűséggel, ami körülbelül egyharmada az acélénak. 50 évet meghaladó élettartamra tervezték.
• Rozsdamentes acél lemez:445J2 ferrites rozsdamentes acél, jellemzően 0,5 mm vastag. Nagy szélállósági követelményekkel rendelkező nagy középületekhez használják.

Rendszer felépítése

A fém tetőfedő rendszerek gyakran többrétegű kompozit kialakítást használnak. A Guangzhou Baiyun repülőtér 3-as terminál projektjében a tető felépítése alulról felfelé horganyzott elsődleges szelemeneket, perforált Al-Zn bevonatú profilozott acél alaplemezt, párazáró burkolatot, hangelnyelő kőzetgyapotot, horganyzott másodlagos szelemeneket, hőszigetelő kőzetgyapotot, tűzihorganyzott acéllemezt, tűzihorganyzott acéllemezt, TPO-csíptetős vízszigetelő membránt, nem fixálható, vízszigetelő acéllemezt. rozsdamentes acél tetőfedő panelek és rozsdamentes acél sapkák. Ez az összeállítás egyesíti a szerkezeti alátámasztást, a hőszigetelést, a vízszigetelést, a hangelnyelést és a villámvédelmet.

Telepítő rendszerek

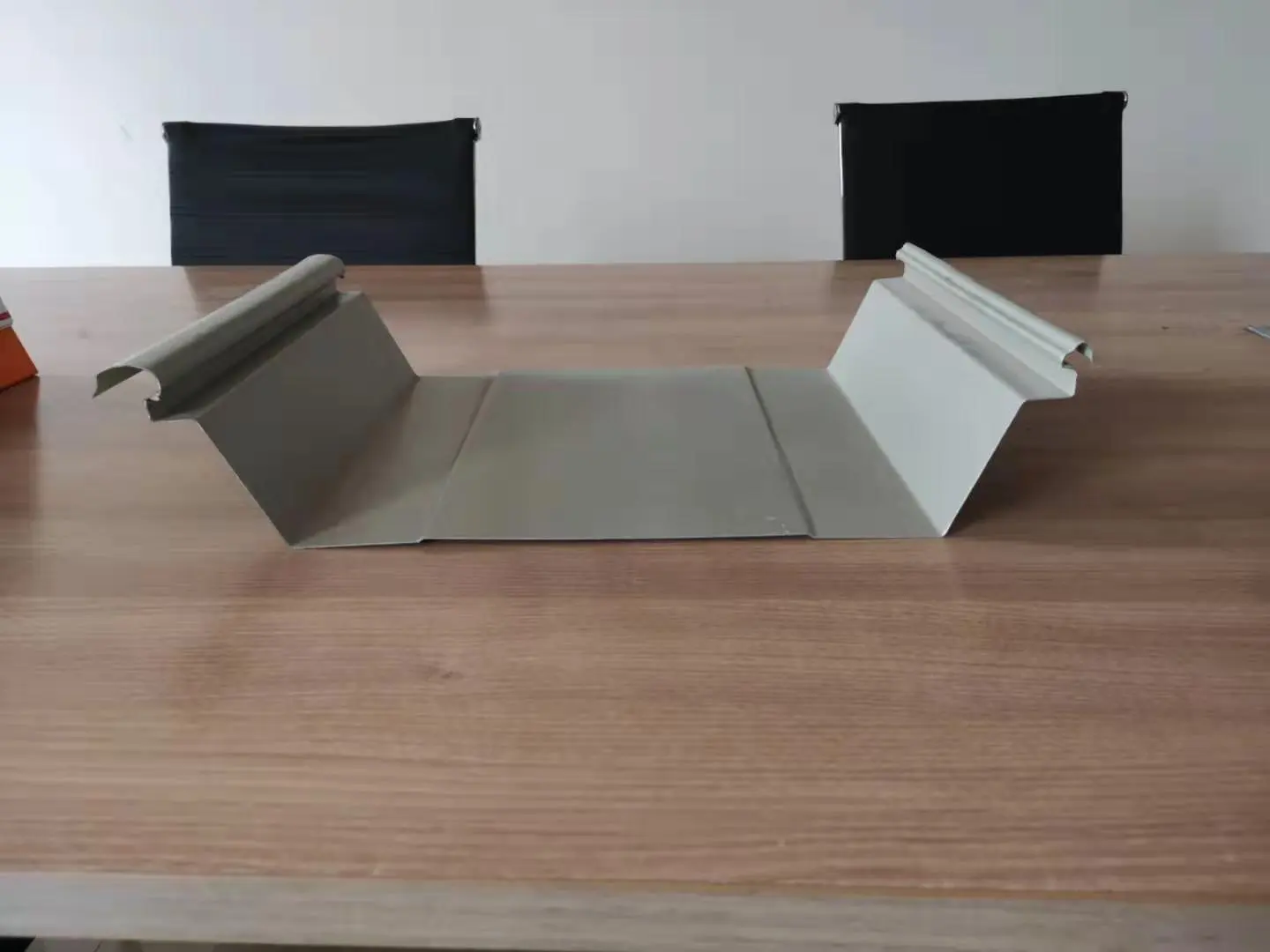

• Álló varrás rendszer:A szomszédos paneléleket speciális szerszámmal mechanikusan varrják. A kapott hézag szerkezeti és vízálló, tömítőanyagok nélkül. A T-alakú rögzítőkapcsok lehetővé teszik a hőmozgást a tető lejtőjén.
• Folyamatos hegesztőrendszer:A rozsdamentes acél panelek teljes hosszúságú hegesztéssel vannak összekötve. A varrat nélküli varratok nagy szél- és vízállóságot biztosítanak.

Műszaki előírások

Teljesítményadatok projektalkalmazásokból

1. Szélfelhajtó kapacitás

A tengerparti középületek rendkívüli követelményeket támasztanak a tető szélállóságával szemben. A Guangzhou Baiyun repülőtér 3-as terminálján a folyamatosan hegesztett rozsdamentes acél tetőrendszer statikus szélemelési teszten esett át, és 18,2 kPa kapacitást regisztráltak, ami egy 17-es kategóriájú tájfunnak felel meg. Összehasonlításképpen, a hagyományos alumínium-magnézium-mangán álló varratú tetők általában ellenállnak a 12. kategóriás feltételeknek. A szélszívó viselkedésével kapcsolatos kutatások szerint a reteszelő varrat és a tartókonzol csatlakozása a leggyengébb pont, amely célzott megerősítést igényel. A Greater Bay Area Kulturális és Sportközpont stadionja hasonló hegesztett megközelítést alkalmaz, és laboratóriumi tesztekkel 21 kPa-t ért el.

2. Vízszigetelés és légtömörség

A tető vízszigetelése a szerkezeti konfigurációból származik, nem az alkalmazott tömítőanyagokból. Az álló varratpanelek teljes hosszúságú, előre felvitt tömítőanyagot és zárt varratokat használnak, nem hagynak felszíni szöglyukakat vagy szivárgási pontokat. A folyamatos hegesztéses rozsdamentes acél megközelítés töretlen felületet hoz létre a teljes hosszúságú hegesztéssel, tovább javítva a vízállóságot. A tető legalább 5%-os vízelvezető lejtése javasolt. A vályúprofil természetes vízelvezető csatornaként szolgál, gyorsan az eresz felé irányítja a vizet.

3. A termikus mozgás kezelése

A hőmérséklet-változások hatására a fémpanelek kitágulnak és összehúzódnak. Az álló varratrendszerek felszívják ezt a mozgást a T alakú csúszókonzolokon keresztül, amelyek lehetővé teszik a panelek szabad mozgását a tető lejtőjén. A Guangzhou Baiyun repülőtér 3-as terminálján a hegesztett csatlakozások keresztirányú hullámos profillal működnek együtt a hőfeszültség feloldása érdekében. Mindkét módszer megakadályozza a korlátozott hőmozgásból eredő sérüléseket.

4. Építési termelékenység

A Greater Bay Area Kulturális és Sportközpont moduláris építési stratégiát alkalmazott a vízszigetelő réteg alatti összes tetőrétegre. A munkások a 78 000 m²-es tetőt 878 független modulra osztották fel, minden modult a talajszinten összeszereltek és összehegesztettek, majd az elkészült egységeket a helyükre emelték. Ez a megközelítés 30%-kal növelte a telepítés hatékonyságát, és körülbelül 2%-ra csökkentette az anyaghulladék mennyiségét.

5. Geometriai rugalmasság

A tetőpanelek előállíthatók egyenes, ívelt vagy legyező alakú formában, hogy illeszkedjenek az egygörbületű, a kettős görbületű és a gömb alakú építészeti felületekhez. A Zhejiang állambeli Anji "Két hegy" jövő tudományos és technológiai városának kulturális és művészeti központjában a fémtető tizenkét óriási bambuszlevél formát alkot. BIM modellezést és 3D szkennelést alkalmaztak, hogy az építési tűréseket elfogadható határokon belül tartsák.

Telepítési és kezelési irányelvek

• A panel elhelyezése előtt ellenőrizze a szelemen beállítását és vízszintességét.
• Emelje fel a paneleket élvédett emelőpántokkal a deformáció elkerülése érdekében.
• Erősítse meg a varrat illeszkedését és a csipesz igazítását, mielőtt az álló varratrendszereken véglegesen varrná.
• Folyamatos hegesztés közben tartsa tisztán és szárazon a munkaterületet; kövesse a minősített hegesztési eljárásokat.
• Korlátozza az építési forgalmat a kész tetőfelületeken, és haladéktalanul távolítsa el a törmeléket.

Gyakori kérdések

Melyik tetőrendszer illik erős szélű tengerparti helyekre?

A folyamatosan hegesztett rozsdamentes acél rendszer a legnagyobb szélellenállást nyújtja, és gyakran tájfunnak kitett területekre írják elő. Az álló varratrendszerek továbbra is életképes megoldást jelentenek, ha a varrás és a klip részleteit a szélemelkedési számításoknak megfelelően megerősítik.

Hogyan viselik a hosszú tetőpanelek a hőmérséklet-változásokat?

Az álló varratrendszerek csúszó kapcsokat használnak, amelyek lehetővé teszik a mozgást a lejtőn. A hegesztett rendszerek tartalmazhatnak keresztirányú hullámokat vagy dilatációs hézagokat. A megfelelő módszer a tető geometriájától és a várható hőmérséklet-tartománytól függ.

Milyen folyamatos karbantartást igényel egy fém tető?

Az ellenőrzési rutinoknak ki kell terjedniük a rögzítőelemek tömítettségére, a panel állapotára, a vízelvezető út akadályaira és a tömítőanyag integritására a behatolásoknál. Az álló varratrendszerek általában kevesebb karbantartást igényelnek, mivel a rögzítőelemek nincsenek szabadon.

Fém tetőfedés áthúzható egy meglévő tetőre?

A meglévő tető fölé esetenként új fémtető is beépíthető, ha a szerkezet bírja a hozzáadott terhelést és a meglévő felület megfelelő. Mielőtt bármilyen döntést hozna, a szerkezetmérnöknek fel kell mérnie a fennálló feltételeket.

Minőségellenőrzés és dokumentáció

A beszállítóknak biztosítaniuk kell a nem nemesfémre vonatkozó malomvizsgálati tanúsítványokat, a bevonatvastagság-rekordokat és a panel méretére vonatkozó jelentéseket. A konkrét szélterhelési kritériumokkal rendelkező projekteknek szélemelési tesztadatokat kell kérniük a szállított rendszer pontos konfigurációjához. A helyszíni ellenőrzéseknek ellenőrizniük kell az anyagminőséget, a panelek hosszát és a felület állapotát a telepítés előtt.

Kiválasztási szempontok

• A tetőrendszer típusának kiválasztása előtt ellenőrizze az épület elhelyezkedését és a tervezett szélsebességet.
• Tekintse át a tető lejtését és a vízelvezető elrendezést a hatékony vízelvezetés megerősítéséhez.
• Ellenőrizze, hogy a kiválasztott panel anyaga kompatibilis-e az épület környezeti expozíciójával.
• Győződjön meg arról, hogy a tetőfedő szállítója biztosítani tudja a szükséges vizsgálati adatokat és a telepítési támogatást.
