Paper Honeycomb Cleanroom Panels are lightweight composite panels designed for controlled environment enclosures. SENBO ÉpítőanyagokEzeket a paneleket olyan tisztatéri projektekhez szállítja, amelyek a csökkentett szerkezeti terhelést és a környezeti teljesítményt részesítik előnyben.

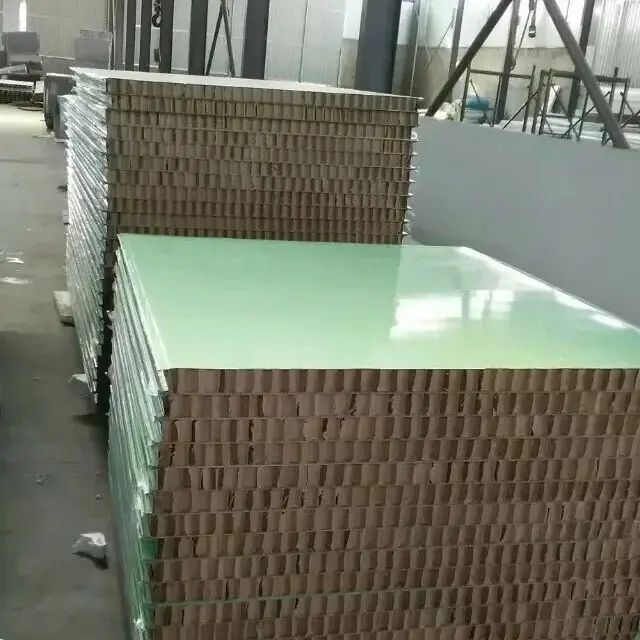

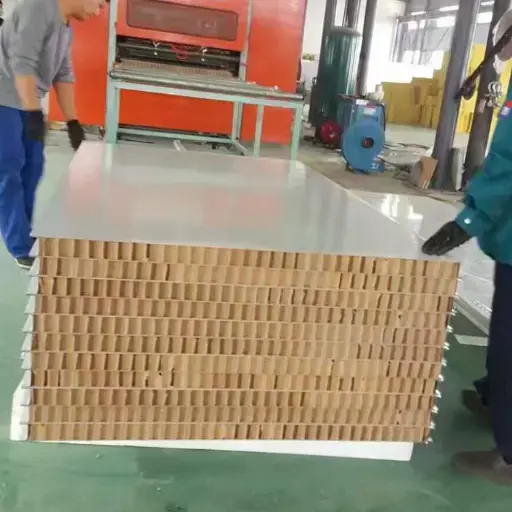

A panel kompozit szendvicsszerkezetet használ. A burkolatok színbevonatú acélból, horganyzott acélból vagy rozsdamentes acélból készülnek, 0,3-1,0 mm vastagságban, a projekt igényei szerint testreszabható. A mag égésgátló méhsejtpapírból készült, a széleket hidegen húzott profilokkal zárják le, mielőtt a szerelvényt a végső panelhez ragasztják.
A méhsejt mag természetes fapépből készül, hullámos formára dolgozzák fel, és vízálló ragasztóval ragasztják hatszögletű szerkezetet. Ez a kialakítás szerkezeti támogatást nyújt, miközben a panelt könnyűvé teszi. A magsűrűség 20-42 kg/m³, a nyomószilárdság pedig 1,5 és 5,0 MPa között van.
A szabványos panelvastagság 50 mm, 75 mm és 100 mm, testreszabható 35 mm és 250 mm között. A szabványos szélesség 950 mm, 980 mm, 1150 mm és 1180 mm. A falpanelek hossza elérheti a 9000 mm-t, míg a mennyezeti panelek hossza 4000 mm-re korlátozódik.
Számos csatlakozási mód áll rendelkezésre a különböző beépítési forgatókönyvekhez: hornyos horony, középső alumíniumprofil, dugasz-dugasz csatlakozás és „három anya-egy-apa” konfigurációk.
A lángálló teljesítményt a Tűzálló Építőanyagok Nemzeti Minőségfelügyeleti és Vizsgálati Központja tesztelte a GB 8624-1997 szabványnak megfelelően, és elérte a B1 osztályú (égésgátló) minősítést. Az oxigénindex legalább 44,2%, ami meghaladja a B1 osztály szabvány követelményét.
Ellentétben a polisztirol magokkal, amelyek megolvadnak és csöpögnek a tűz hatására, a méhsejt alakú papírmag égés nélkül elszenesedik, és nem termel mérgező anyagokat. Egy 100 mm vastag panel legalább 60 perces tűzállósági besorolást biztosít.
A porózus méhsejt szerkezet hatékony hőszigetelést biztosít. A legfeljebb 0,048 W/(m·K) mért hővezető képességgel a panel csökkenti a belső és külső terek közötti hőátadást. Ez a teljesítmény az azonos vastagságú kőzetgyapot tisztatéri panelekhez hasonlítható, ennek ellenére a panel súlya csak 60–70 %.
A hatszögletű méhsejtszerkezet jó nyomószilárdságot és szakítószilárdságot kínál. A mért nyomószilárdság 1,5 és 5,0 MPa között van, felülmúlva a hasonló sűrűségű habosított műanyag magokat. A hidegen húzott élkeret tovább javítja az általános merevséget és a hajlítási teherbíró képességet. Ezek a tulajdonságok olyan alkalmazásokat támogatnak, mint az álmennyezetek az elektronikai üzemekben és a válaszfalak a gyógyszerészeti műhelyekben.
A 20–42 kg/m³ magsűrűségű papír méhsejt-panelek tömege körülbelül 60–70%-kal kisebb, mint az azonos vastagságú kőzetgyapot panelek. Ez különösen hasznos álmennyezeti rendszereknél és válaszfalaknál a sokemeletes tisztaterű létesítményekben, mivel csökkenti a fő szerkezet terhelését és csökkentheti az alapozás költségeit.
A mag természetes fapépből készül, a gyártási folyamat energiatakarékos. A panelek nem tartalmaznak mérgező összetevőket, és használat közben nem bocsátanak ki káros anyagokat. Élettartamuk végén a panelek teljesen újrahasznosíthatók.
A papír méhsejt tisztatéri paneleket számos tisztatéri beállításban használták:
Kórházi műtők:A fali és mennyezeti rendszerek tiszta környezetet biztosítanak, sűrű, sima felülettel és szoros illesztésekkel, amelyek megakadályozzák a baktériumok elszaporodását.
Elektronika és chipgyártás:A könnyű paneleket mennyezetekhez és válaszfalakhoz használják, ahol a kisebb súly leegyszerűsíti a fej feletti telepítést.
Gyógyszerészeti GMP workshopok: The panels meet cleanliness and insulation requirements, and the Class B1 fire rating supports production safety.
Élelmiszer-feldolgozó üzemek:A falak és válaszfalak könnyen tisztíthatók, nedvességállóak és szennyeződésmentesek.
A következő paraméterek szabványos gyártáson és megfelelő tesztelésen alapulnak. Testreszabás elérhető.
| Teljesítménymutató | Paraméter/specifikáció | Megjegyzések / Szabványos alap |
|---|---|---|
| Származási anyag | Színezett acél / Horganyzott acél / Rozsdamentes acél | Vastagság 0,3-1,0 mm, személyre szabható |
| Alapanyag | Lángálló papír méhsejt | Hatszögletű méhsejt szerkezet |
| Magsűrűség | 20-42 kg/m³ | |
| Nyomószilárdság | 1,5–5,0 MPa | |
| Hővezetőképesség | ≤0,048 W/(m·K) | |
| Égési teljesítmény | B1 osztály (égésgátló) | Tesztelve a GB 8624-1997 szerint; Oxigénindex ≥44,2% |
| Tűzállósági besorolás | ≥60 perc (100 mm vastagság) | |
| Panel vastagság | 50 / 75 / 100 mm (testreszabható: 35-250 mm) | |
| Panel szélessége | 950 / 980 / 1150 / 1180 mm | |
| Falpanel hossza | ≤9000 mm | |
| Csatlakozási mód | Nyelves / Középső alumínium profil / Apa-aljzat kötés |
1. B1 osztályú tűzbiztonság mérgező füst nélkül.A mag B1 osztályú, és inkább elszenesedik, mintsem ég. A legalább 44,2%-os oxigénindex egyértelmű biztonsági sávot kínál a polisztirol maganyagokhoz képest.
2. Könnyű, megfelelő erővel.A magsűrűség mindössze 20–42 kg/m³, nagyjából 60–70%-kal könnyebb, mint a kőzetgyapot panelek. Az 1,5–5,0 MPa nyomószilárdság támogatja a tisztatéri mennyezeti és válaszfalak alkalmazását.
3. Hő- és hangszigetelés.A 0,048 W/(m·K) vagy kisebb hővezető képesség biztosítja a szigetelési teljesítményt, míg a méhsejtszerkezet szintén hozzájárul a zajcsökkentéshez.
4. Megújuló és újrahasznosítható anyagok.A cellulózmag megújuló, és a panelek élettartamuk végén teljesen újrahasznosíthatók. Használat közben nem szabadulnak fel káros anyagok.
5. Hatékony telepítés moduláris felépítéssel.A gyárilag előregyártott panelek gyors csatlakozással rendelkeznek, és akár 9 méteres hosszúságúak, csökkentve a varratok számát a helyszínen.
Mennyezeti alkalmazásokhoz:Szerelés előtt ellenőrizze a panel maximális hosszát (4000 mm mennyezeti paneleknél) és a tartórács távolságát. A könnyű súly leegyszerűsíti az emelést, de megfelelő alátámasztásra továbbra is szükség van az elhajlás megelőzésére.
Fali válaszfalakhoz:Válassza ki a megfelelő csatlakozási módot az elrendezés alapján. A központi alumínium profilok tiszta felületet biztosítanak, míg a hornyos illesztések gyorsabb összeszerelést tesznek lehetővé.
Magas páratartalmú helyekhez:Bár a magot vízálló ragasztóval kezelték, kerülni kell a hosszú távú állóvízzel való érintkezést. A szerelés során minden illesztést és élt megfelelően tömítsen.
Szállítás és tárolás során:A paneleket laposan, száraz helyen tárolja, és védje a burkolatot a karcolásoktól. A PVC védőfóliának a végső tisztításig a helyén kell maradnia.
1.Kórházi műtők, intenzív osztályok és steril ellátó helyiségek.
2.Elektronikus chipgyárak és félvezető tisztaterek.
3.Gyógyszerészeti GMP műhelyek és biológiai laboratóriumok.
4.Élelmiszer-feldolgozó műhelyek és központi konyhák.
5.Hőszigetelést igénylő raktárak, hűtőházak.
A papír méhsejt lényegesen könnyebb (20–42 kg/m³ vs. 100–120 kg/m³), miközben hasonló hőszigetelést kínál. A kőzetgyapot A osztályú nem éghető, míg a papír méhsejt B1 osztályú égésgátló. A választás gyakran a tűzvédelmi követelményektől és a szerkezeti terheléstől függ.
A mag vízálló ragasztóval van ragasztva, amely némi védelmet nyújt a nedvesség ellen. A paneleket azonban belső tisztatéri használatra tervezték. Kerülni kell a tartós víznek való kitettséget vagy a folyamatos magas páratartalmú körülményeket, és minden illesztést megfelelően tömíteni kell.
Ezeket a paneleket elsősorban belső használatra tervezték. Külső használatra a burkolóanyagot és a magot kifejezetten ki kell választani, és tesztelni kell a kültéri időjárásállóság szempontjából. Javasoljuk, hogy a külső alkalmazásokhoz forduljon a gyártóhoz.
A mennyezeti paneleket rácsrendszer támasztja alá, a panel hossza 4000 mm-re korlátozódik az elhajlás szabályozására. A konkrét támasztávolság a panel vastagságától és a várható terheléstől függ. A rácstávolság és a csatlakozás részletei tekintetében a gyártó ajánlásait kell követni.
Kérésre rendelkezésre állnak a Tűzálló Építőanyagok Nemzeti Minőségfelügyeleti és Vizsgálati Központjának vizsgálati jelentései. A jelentések dokumentálják a GB 8624-1997 szerinti B1 osztályú besorolást és a legalább 44,2%-os oxigénindexet.

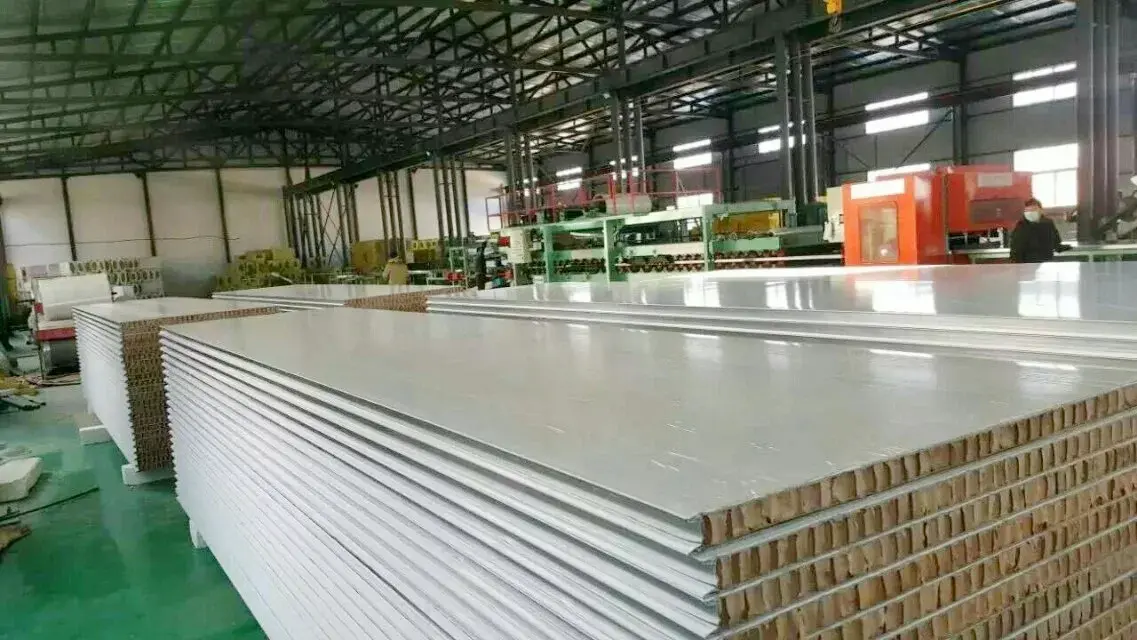

A Tianjin SENBO Building Materials Technology Co., Ltd. papír méhsejt-tisztító paneleket, kézzel készített hangelnyelő tisztatéri paneleket, magnézium-oxi-szulfát tisztító paneleket és egyéb fémburkolatú termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
