Zárt profilú acél teraszburkolat

A zárt profilú acél deszkázat (más néven zárt típusú profilozott acéllemez) egy hullámos szerkezeti panel, amelyet szobahőmérsékleten tűzihorganyzott acéltekercsekből alakítanak ki, folyamatos többgörgős hideghengerlési formázósor segítségével. Legfontosabb különbsége a nyitott profilú deszkázattól az, hogy a bordahorony alja teljesen tömített, így zárt ék alakú vagy trapéz alakú üreges üreg jön létre.

SENBO Építőanyagokzárt profilú acél teraszburkolatot kínál kompozit padlórendszerének részeként. Ezeket a paneleket széles körben használják acélvázas épületekben, ahol a tűzállóság, a lapos burkolat és a hatékony felépítés kulcsfontosságú követelmény.

Szerkezeti jellemzők

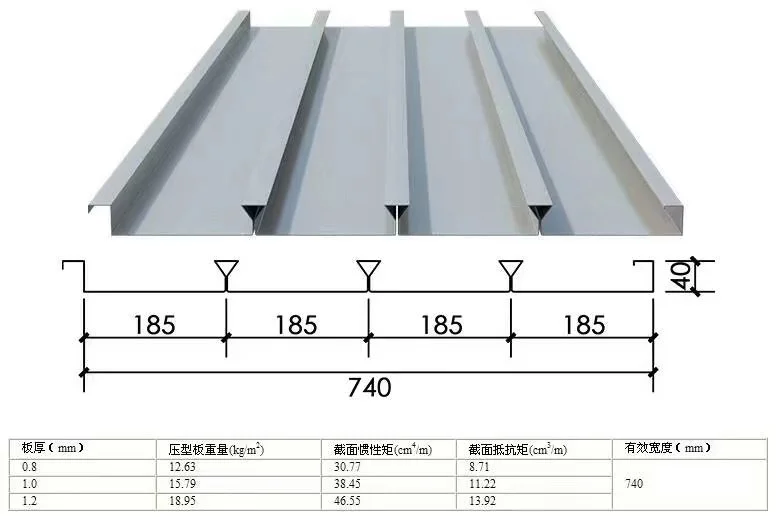

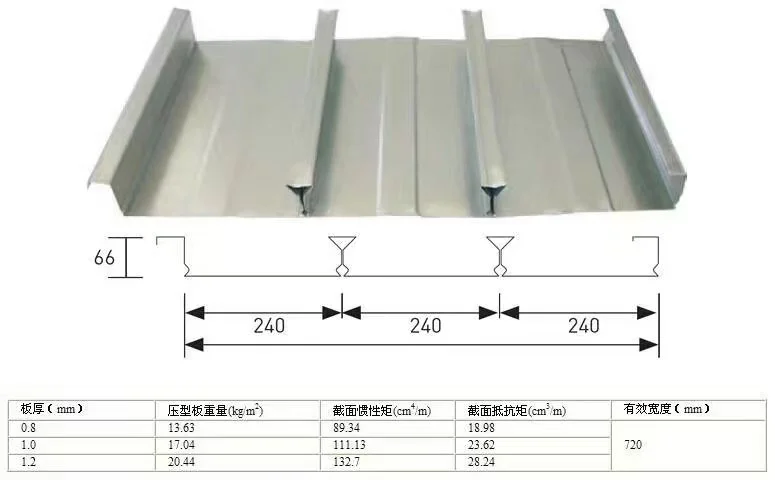

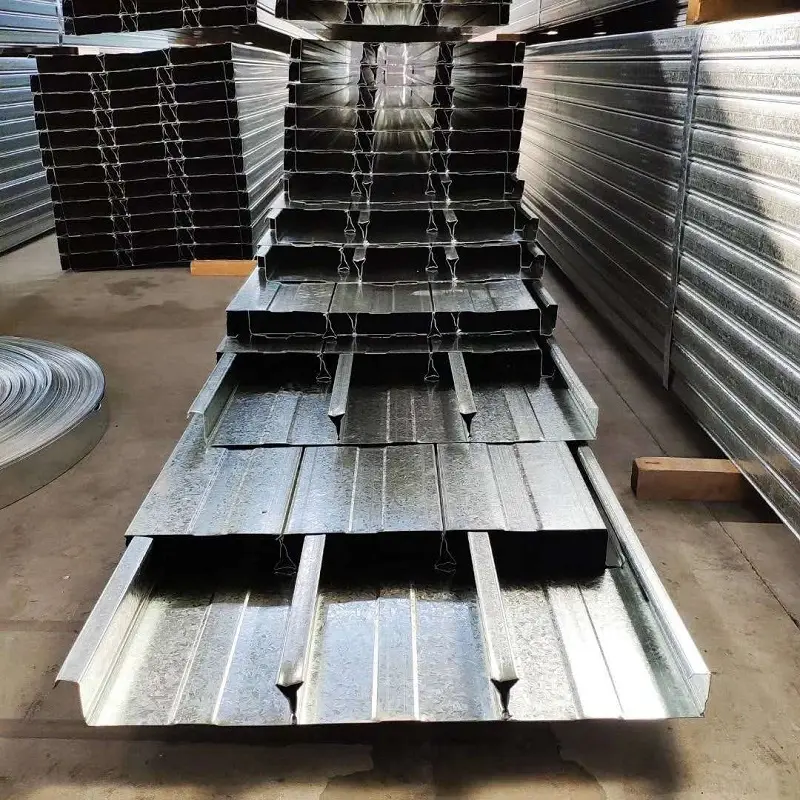

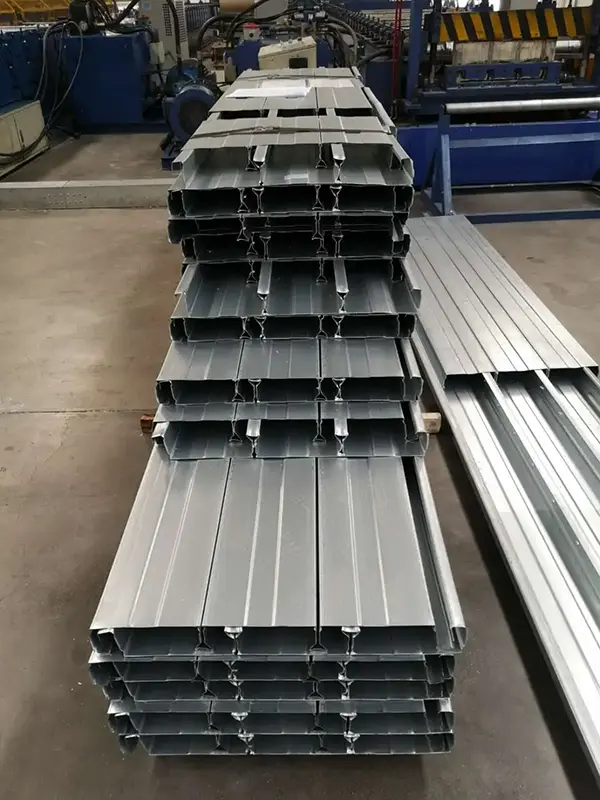

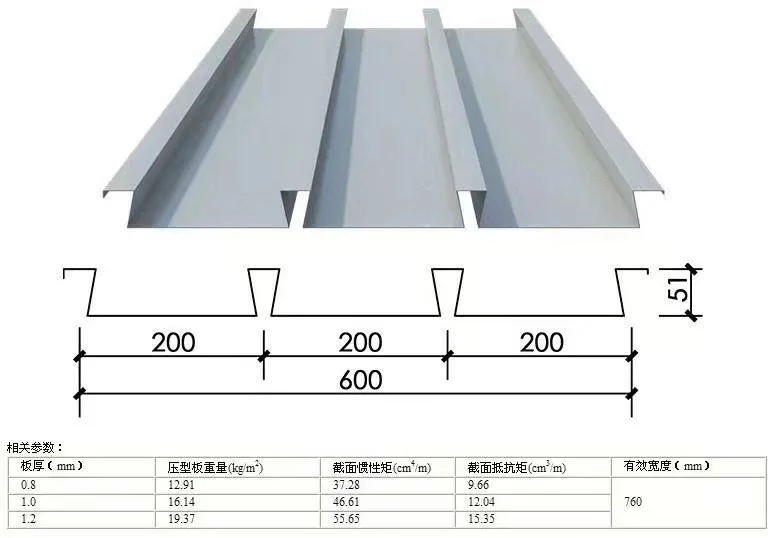

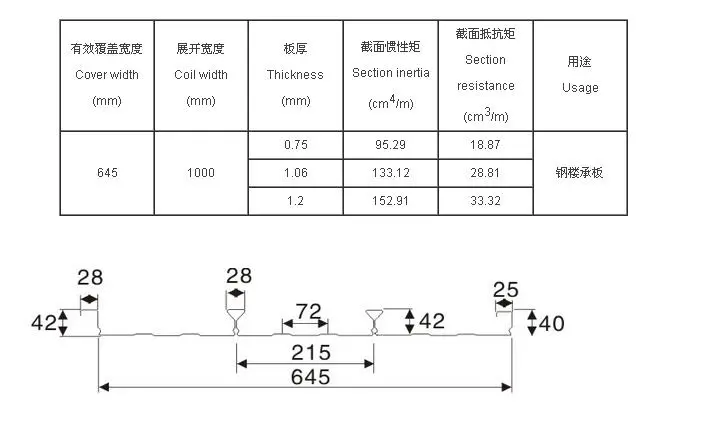

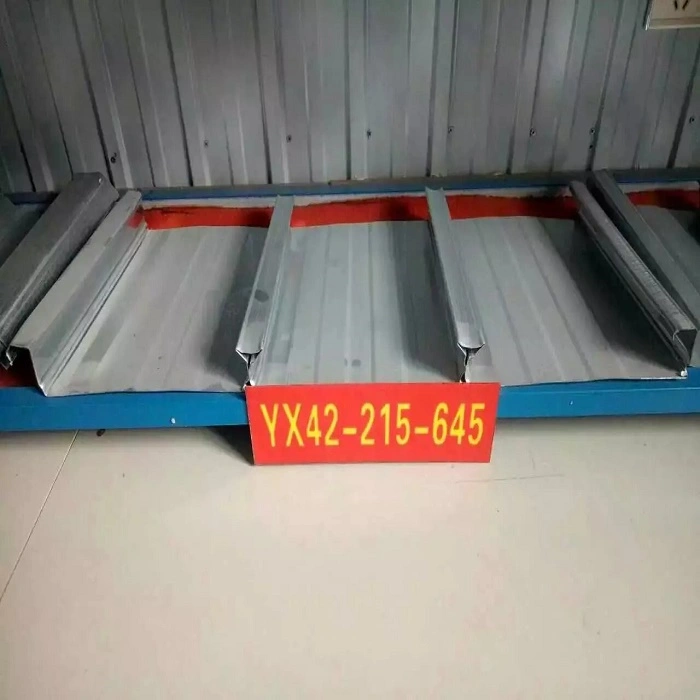

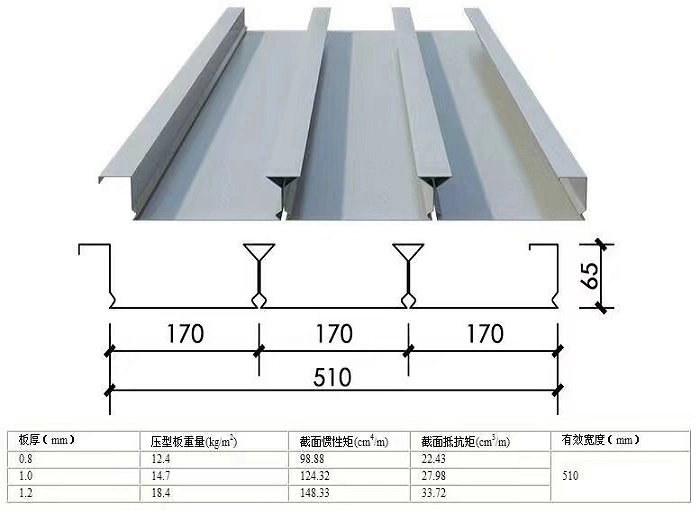

A burkolatot rögzített szélességű acéllemezből alakítják ki integrált, több menetes hideghengerlési eljárással. Ez mindkét oldalon egymásba illeszkedő függőleges éleket és egy sor fordított háromszög vagy trapéz alakú bordát hoz létre zárt fenékkel. Példaként az YX65-185-555 modellt vesszük: a borda magassága 65 mm, a hullámszélesség 185 mm, a tényleges lefedettség szélessége 555 mm. Az YXB48-200-600 modellnél a borda magassága 48 mm, a hullámemelkedés 200 mm, a tényleges szélesség 600 mm. Egy másik továbbfejlesztett modell 68 mm-es bordamagassággal, 196 mm-es hullámemelkedéssel, valamint 36 mm széles és 31 mm-es fordított háromszögprofillal rendelkezik.

Alapanyag és gyártási folyamat

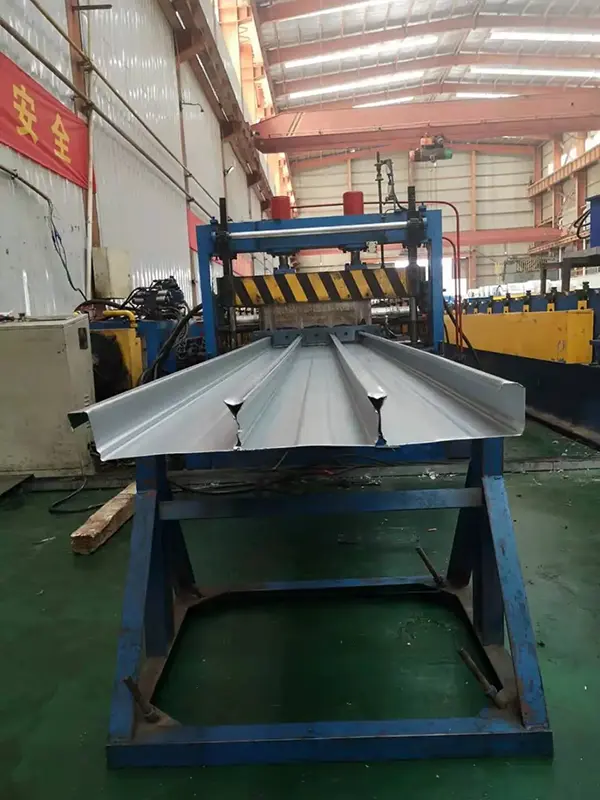

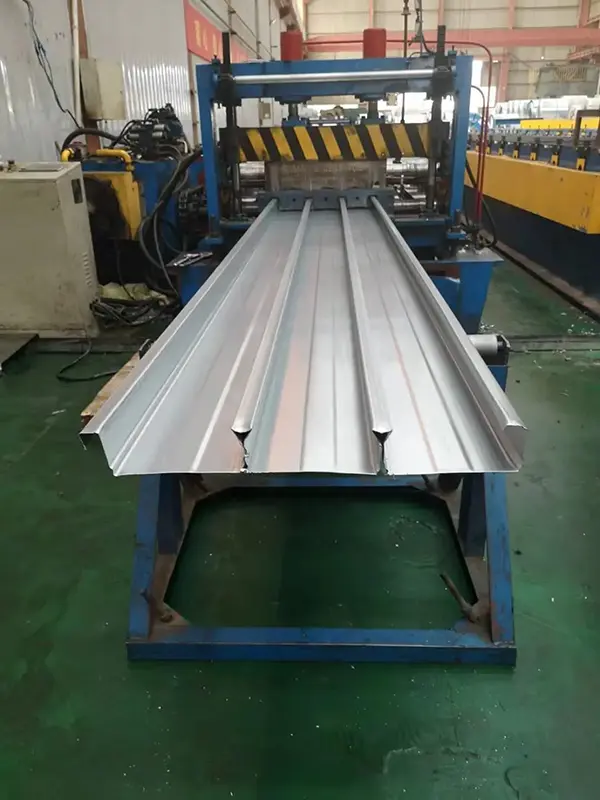

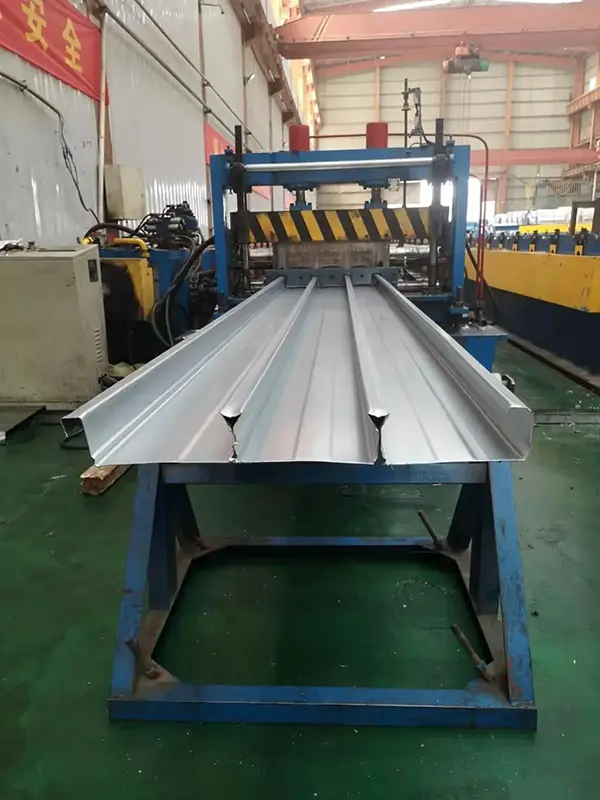

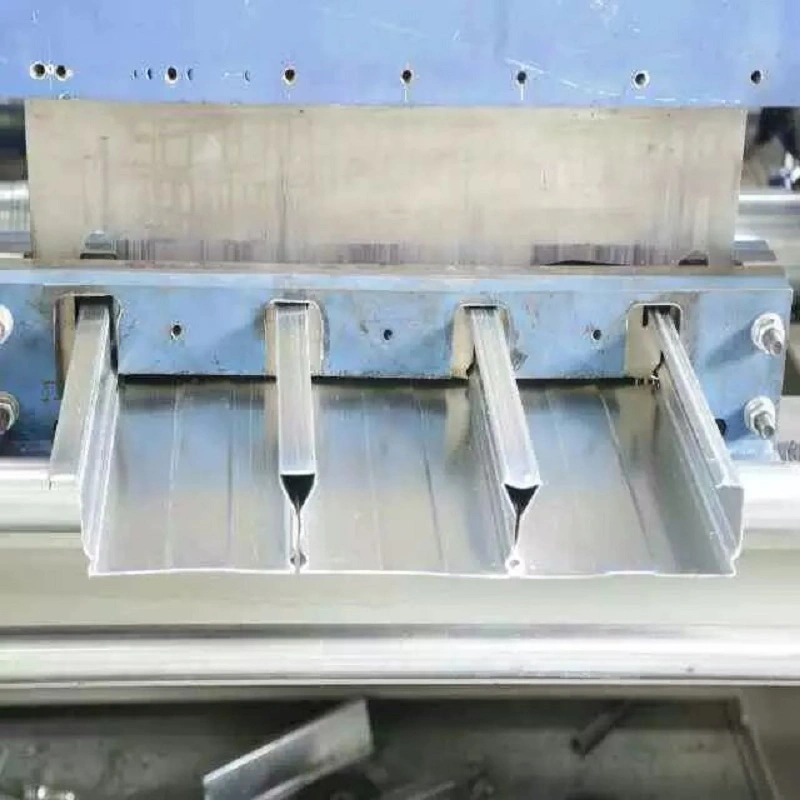

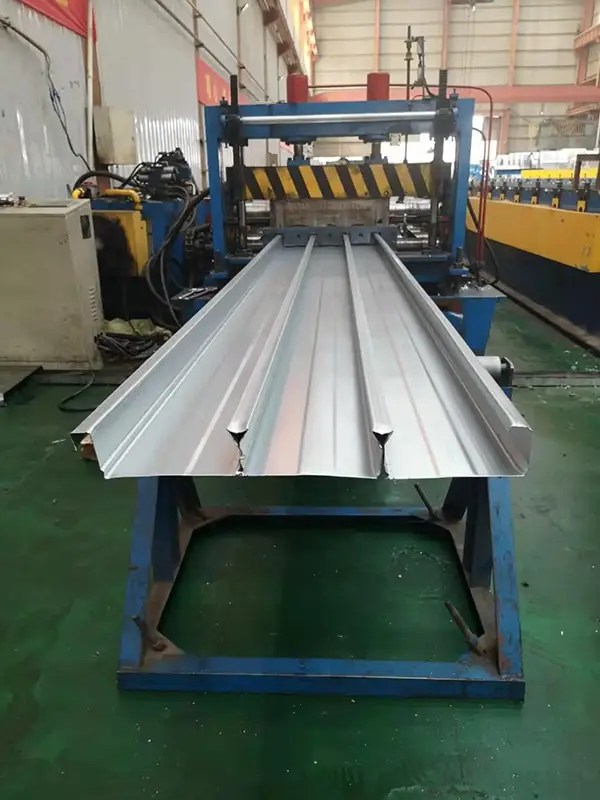

Az alapanyag kb. 1000-1250 mm szélességű tűzihorganyzott acéltekercsekből áll. Az anyagok közé tartoznak a Q235, Q345 vagy SGC490 minőségek, amelyek vastagsága 0,7 mm és 1,5 mm között van. A kétoldalas horganyzás tömege jellemzően 80-275 g/m², bár speciális igényeknek megfelelően akár 600 g/m²-ig is testreszabható. A zárt bordás profil speciális hideghajlítási és fordított alakváltozási eljárással készül; ez kihasználja az acéllemez elasztoplasztikus deformációját és visszarugózási jellemzőit az alsó nyílás automatikus bezárásához. Mivel nincs szükség lyukasztásra a teherhordó területeken, a panel korrózióállósága és általános merevsége megmarad. A termék megfelel a GB/T 12755-2008 „Profilozott acéllemezek építéshez” nemzeti szabványnak.

A tényleges teljesítmény ellenőrzése

1. Kompozit hatás és teherbíró képesség – a panel bordái teljesen betonba burkolva

A zárt típusú padlóburkolat fő előnye a nyitott típusú deszkázattal szemben a zárt bordás kialakításban rejlik. A betonöntés után a panel bordái teljesen beburkolódnak a betonba, ami hasonló kötési hatást hoz létre, mint az öntött födémek betonacél rudaié. Ez lehetővé teszi az acél és beton anyagok megfelelő szilárdságának teljes kihasználását, valódi kompozit hatás elérését. A zárt bordás deszkarész súlypontja körülbelül 16 mm-re található a panel aljától. A kompozit födém szerkezeti teherbíró képességének plasztikus elmélettel történő elemzésekor a beton nyomóerő középpontja és az acél húzóerő középpontja közötti belső kar nagyobb, és az anyagszilárdság teljesebben kihasználható; ennek következtében a zárt bordás kompozit födémek nagyobb szerkezeti teherbírást vagy nagyobb biztonsági tényezőt kínálnak.

2. Tűzállóság – nem szükséges tűzálló bevonat

A tűzállósági tesztek igazolták, hogy a zárt bordás profilú acél-beton kompozit födémek kiváló hőelnyelést és tűzállóságot mutatnak normál hőmérséklet-emelkedési körülmények között, megfelelve az I. osztályú épületfödémekre vonatkozó tűzvédelmi követelményeknek (1,5 óra). Mivel a zárt bordás kialakítás teljesen beburkolja az acéllapot a betonba, megakadályozva az acél közvetlen hőhatását, ezek a födémek általában megfelelnek a magas épületek tűzbiztonsági követelményeinek anélkül, hogy további tűzálló permetezésre lenne szükség. Ez a jellemző anyagköltséget takarít meg, és elkerüli a környezetszennyezést az építés során.

3. Lapos alsó rész és könnyű kidolgozás – nagy tiszta magasságú használat

A zárt bordás födém alsó oldala sík, szorosan illeszkedő hálókkal, ami lehetővé teszi az építészeti igények alapján rugalmas mennyezeti kidolgozást: a felületet szórással lehet hornyolt stílusú mennyezetet kialakítani, felhordható és vízbázisú bevonattal festeni a sima síkmennyezet érdekében, vagy közvetlenül lefedni falszövettel vagy tapétával. A födém egyedülálló rés alapú felfüggesztési rendszere megkönnyíti az álmennyezetek beépítését. Ezenkívül a kompozit födém kialakítás lehetővé teszi a födém vastagságának csökkentését, ezáltal növelve az épület szabad belmagasságát.

4. Hatékony konstrukció – Megtakarítás a vasacélból

Az építés során az egyes bordavályúkba egyetlen alsó húzóerősítő rúd elhelyezése megfelel a szerkezeti teherbírási követelményeknek, ami a hagyományos módszerekhez képest kevesebb acélfelhasználást eredményez. Ha a felső szintű terhelés mérsékelt, a zárt bordás födém teljes mértékben helyettesítheti az alsó vasalásréteget; ez csökkenti a helyszíni acélgyártást és a munkaintenzitást, miközben felgyorsítja az építési sebességet. A zárt bordás webkialakításnak köszönhetően a beton önthető végzáró lemezek nélkül. A szerelés során a paneleket a számozott tervrajz szerint lefektetik és az acélgerendákhoz hegesztik, ezt követően azonnal folytathatók a további építési lépések.

A legfontosabb műszaki adatok áttekintése

Főbb előnyök

Valódi összetett akció:A zárt bordás kialakítás a bordákat teljesen beburkolja a betonba – úgy működik, mint egy betonacél egy helyben öntött födémben –, ami lehetővé teszi az acél-beton szinergiát, és nagyobb teherbíró képességet és biztonsági tényezőket eredményez.

Kiváló tűzállóság:Megfelel az I. osztályú épületfödém-tűzállósági követelménynek (1,5 óra), szórt tűzálló bevonatok használata nélkül, költségmegtakarítást és környezeti előnyöket kínálva.

Lapos alsó rész és rugalmas kivitel:A lapos, esztétikus alsó rész lehetővé teszi a közvetlen permetezést, lefölözést vagy álmennyezetbe szerelést, kielégítve a különféle építészeti esztétikai igényeket; csökkenti a födém vastagságát is, ezáltal növeli a szabad belmagasságot.

Betonacél megtakarítás és hatékony konstrukció:A húzóerősítés a bordatávolság alapján konfigurálható az alsó réteg betonacél helyettesítésére, csökkentve a betonacél helyszíni gyártását és felgyorsítva az építkezés előrehaladását.

Korrózióállóság és szerkezeti integritás:A zárt formázási eljárás kiküszöböli a lyukak kilyukasztását a teherhordó területeken, megőrzi a horganyzott réteg integritását és kiváló korrózióállóságot biztosít a nyitott bordás fedélzetekhez képest.

Alkalmazások

Kompozit padlórendszerek sokemeletes és szupermagas acélszerkezetekhez.

Nagy fesztávú középületek, például stadionok, repülőtéri terminálok, vasútállomások, koncerttermek és nagy színházak.

Ipari és kereskedelmi létesítmények, beleértve az erőműveket, az erőműveket gyártó telephelyeket, a nagy szupermarketeket és a logisztikai központokat.

Az acélszerkezetű projektek szigorú tűzállósági követelményekkel és a födém alsó oldalának esztétikai megjelenésével kapcsolatban.

Miért válassza a zárt profilú padlóburkolatot?

Padlómegoldást választ sokemeletes épülethez vagy nagy fesztávú acélszerkezeti projekthez? A zárt profilú padlóburkolat zárt bordás kialakítással rendelkezik, amely valódi kompozit hatást biztosít az acél és a beton között. A tűzállósági tesztek igazolták, hogy 1,5 órás tűzállóságot ér el anélkül, hogy tűzálló bevonatokra lenne szükség. Ezenkívül a lapos alsó oldal megkönnyíti a simítást, csökkenti a födémvastagságot, és minimálisra csökkenti a betonacél felhasználását. A főbb profilok – mint például az YX65-185-555 és az YXB48-200-600 – számos sokemeletes épületben, stadionban és repülőtéren hatékonynak bizonyultak, mivel nagy teherbíró képességet, megbízható tűzállóságot és hatékony felépítést kínálnak. Időben bevált padlóburkolati megoldást kínálnak acélszerkezeti projektjeihez.

Gyakran Ismételt Kérdések

1. Hogyan érhető el a zárt profilú deszkázat kompozit hatás mechanikai domborítások nélkül?

Maguk a zárt bordák mechanikus kulcsként működnek. Amint a beton kitölti a zárt üreget és megkeményedik, az acél és a beton természetes módon összekapcsolódik, hasonlóan ahhoz, ahogyan a deformált betonacél kötődik a betonhoz. Ez a geometriai reteszelés a legtöbb kivitelben elegendő az összetett működéshez.

2. Az alsó oldal szabadon hagyható minden további kikészítés nélkül?

Igen. A lapos alsó oldal gyakran szabadon marad a festés után. A spray-festés texturált, barázdált mennyezeti hatást, míg a hézagbevonat sima felületet hoz létre. A választás az építészeti szándéktól és a kívánt befejezési szinttől függ.

3. Zárt profilú deszkázat esetén mekkora a maximális kitámasztatlan fesztáv?

A rögzítetlen fesztáv a profiltól, vastagságtól, acélminőségtől és betonlemez vastagságtól függ. A nyitott profilú deszkázattal ellentétben a zárt profilú deszkázat gyakran eltérő fesztávval rendelkezik a zárt geometria miatt. Mindig olvassa el a gyártó fesztáv táblázatait, és erősítse meg a szerkezetmérnökkel.

4. Mindig szükség van kiegészítő alsó megerősítésre?

Nem mindig. Mérsékelt terhelés esetén maga a zárt bordás deszkázat elegendő szakítóképességet biztosíthat, így nincs szükség az alsó merevítőrudakra. Nagyobb terhelés vagy hosszabb fesztáv esetén minden bordavályúban egy kis rudat lehet megadni. A szerkezeti tervezés határozza meg a pontos követelményt.

5. Hogyan hat a horganyzott bevonat a kompozit kötésre?

A horganyzott bevonat nem rontja jelentősen az acél és a beton közötti kötést. Az elsődleges kötési mechanizmus a zárt bordákból származó mechanikus reteszelés. A bevonat a korróziótól is védi az acélt az élettartam alatt, mivel a betonburkolat lúgos környezetet biztosít.
