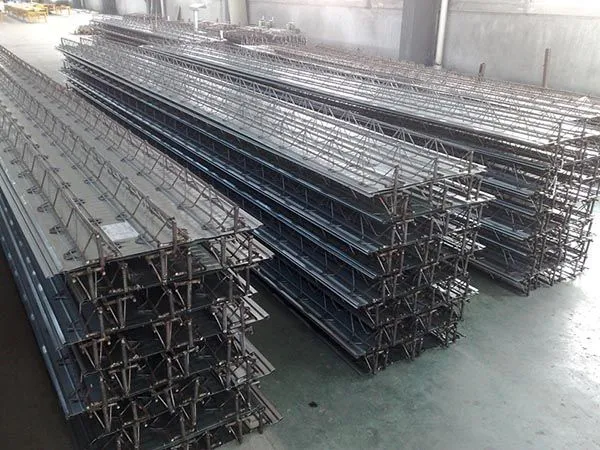

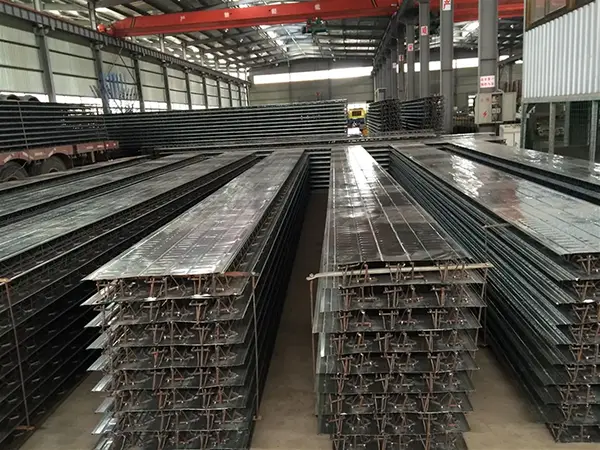

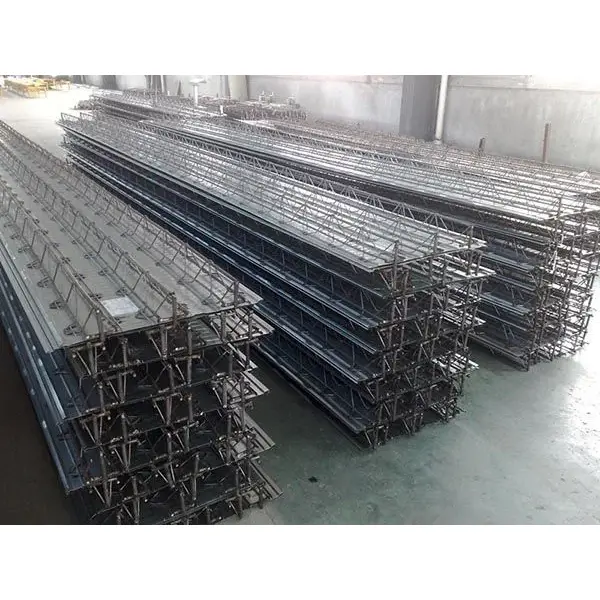

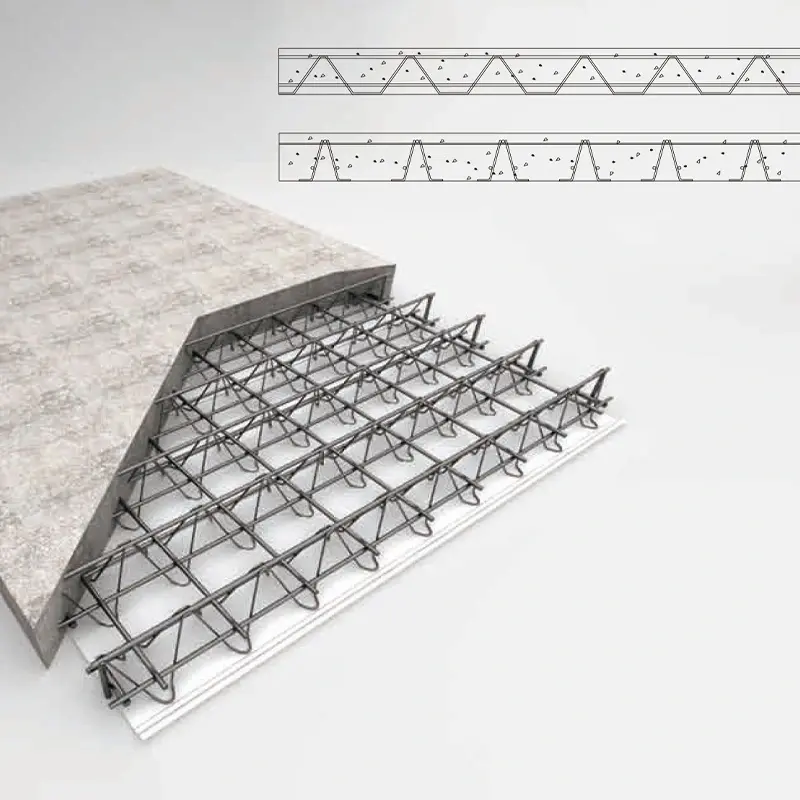

A betonacél rácsos padlóburkolat egy kompozit teherhordó panel, amelyet egy automatizált gyártósoron egy acél betonacél rácsos fenéklemezzel kombinálnak. Maga a rácsos felső húrrudakból, alsó húrrudakból és szalagrudakból áll, amelyek ellenállásponthegesztéssel vannak összekapcsolva, így stabil háromszög alakú szerkezetet alkotnak. Ezt a rácsot azután egy fenéklemezre hegesztik, jellemzően 0,5 mm vastag horganyzott acéllemezre vagy szálcement lemezre.
SENBO Építőanyagokezt a terméket acélszerkezetes padlóburkolatának részeként szállítja. A deszkázat az építés során állandó zsaluzatként szolgál, később pedig hozzájárul a betonlemez szerkezeti teljesítményéhez.
A felső és alsó húrrudak általában HRB400 vagy CRB550 acélból készülnek, míg a szalagrudak jellemzően HPB300, HRB400 vagy CPB550 acélból készülnek. A függőleges és vízszintes tartórudak általában HPB300 vagy HRB400.
Horganyzott acéllemez alsó zsaluzatként való alkalmazása esetén annak vastagsága 0,5 mm, folyáshatára legalább 250 N/mm², a kétoldalas horganyzási bevonat tömege pedig legalább 120 g/m². Az alsó lap két szélességben kapható: A típusú (600 mm) és B típusú (576 mm).
Az acél rácsok magassága 50 mm és 340 mm között van, ami a 80 mm és 370 mm közötti födémvastagságnak felel meg. A felső és alsó húrátmérő 6-12 mm, a szalagrúd átmérője pedig 4-8 mm. Számos terméksorozat létezik, például a TD1–TD7 és a HB1–HB8, amelyek közül a TD3–90 általánosan használt modell.
A termékek osztályozása az alsó zsaluzat típusa alapján történik. A hagyományos típus horganyzott acéllemezt, míg az állandó (nem eltávolítható) típus finom adalékanyagú betont vagy rostcement lapot használ. A 23CG56-1 és 23CG56-2 nemzeti szabvány atlaszok szerint az állandó fenékzsaluzat termékek szükségtelenné teszik a zsaluzat helyszíni eltávolítását, sima alsó felületet biztosítanak, és alkalmasak nedves vagy tiszta környezetben, valamint álmennyezet nélküli épületekben.
Egy jelenleg építés alatt álló szupermagas épület teljes alapterülete 218 000 m². Az A torony 39 emeletes (176,1 m), a B torony pedig eléri az 51 szintet (212,4 m). A projekt során 140 800 m² rácsos fedélzeti rendszert és 16 100 m² élzsaluzatot használtak fel. A födémvastagság 110 mm és 150 mm között változott, a rácsos rácsok nagyfrekvenciás ellenállási ponthegesztéssel készültek.
A hagyományos helyben öntött födémekhez képest ez a módszer kiküszöbölte a zsaluzást, a zsaluzat eltávolítást és a kézi betonacél kötözést. Az építkezés minősége mindvégig stabil és megbízható maradt.
A Zhongguancun AI Tudományos és Technológiai Park Kiállítási Központ egy „nulla szén-dioxid-kibocsátású épület” kísérleti projekt Pekingben. A négyszintes acélvázszerkezetet a Seismic Intensity 8-hoz tervezték. Maximális fesztávolsága 3,5 m, maximális konzolhossza pedig 8,25 m.
TD3-90 típusú padlóburkolat került felhasználásra, 90 mm rácsmagassággal és 120 mm teljes födémvastagsággal. Az építkezés során a maximális támaszték nélküli fesztáv 3,0 m volt. A 8,25 m-es konzolos zónában a középső fesztávon ideiglenes kettős függőleges oszlopok kerültek elhelyezésre, amelyek 1,5‰-os felfelé hajlást idéztek elő, biztosítva a szerkezeti biztonságot.
A vasalás teljesen betonba van burkolva, így a hagyományos, helyben öntött födémekhez hasonló tűzállóságot biztosít. A tesztek azt mutatják, hogy egy 100 mm vastag födém (amely egy 70 mm magas acél rácsos rácsnak felel meg) 1,68 órás tűzállósági besorolást ér el. A horganyzott acéllemez nem igényel további tűzvédelmet.
A profilozott acél burkolatot használó kompozit födémekhez képest az acél rácsos padlóburkolat jobb korrózióállóságot biztosít. Mivel a horganyzott acéllemez nem járul hozzá a szerkezeti teherbíráshoz az üzemi fázisban, a rozsda nem veszélyeztetheti a szerkezeti integritást.
A gyári gyártás biztosítja az egyenletes vasalási távolságot és az egyenletes betonburkolat vastagságot. A helyszíni betonacél kötözési munkák 60–70%-kal csökkennek. A Tiencsinben található Xiqing Houtai Plot G pinceprojekt esetében ennek a technológiának az építési időszaka körülbelül 10 nappal lerövidült, és összesen 1,972 millió RMB-s költségmegtakarítást eredményezett. A négyzetméterenkénti összköltség több mint 20%-kal alacsonyabb volt, mint a hagyományos kompozit födémeknél.
A következő paraméterek a JG/T 368-2012 ipari szabványon és a nemzeti szabvány atlaszokon alapulnak. Testreszabás elérhető.
| Teljesítménymutató | Paraméter/specifikáció | Standard / Megjegyzések |
|---|---|---|
| Executive Standard | JG/T 368-2012 „Acél rácsos padlóburkolat” | Jelenlegi iparági szabvány |
| Tervezési alap | 22G522-1, 23CG56-1/2 | Nemzeti szabvány atlasz |
| Rácsos betonacél anyaga | Felső/alsó akkordok: HRB400/CRB550; Webtagok: HPB300/HRB400 | |
| Rácsos magasság | 50-340 mm | 80-370 mm-es födémvastagságnak felel meg |
| Felső/alsó akkordátmérő | 6-12 mm | |
| Webtag átmérője | 4-8 mm | |
| Alsó lemez vastagsága | Horganyzott acéllemez: 0,5 mm; Finom adalékanyagú beton: 18-25 mm; Szálcement lemez: 12-20 mm | |
| Horganyzott bevonat | ≥120 g/m² | Kétoldalas |
| Panel szélessége | A típus: 600 mm; B típus: 576 mm; C típus (állandó zsaluzat): 1200 mm | |
| Panel hossza | 1,0–12,0 m (max. 7,2 m-ig) | |
| Hegesztési nyírási kapacitás | Csomópontok: 7. táblázat szerint; Az alsó húr alátámasztása: ≥6 kN; Tartósság a felső húrhoz: ≥13 kN |
1. A gyári előregyártás biztosítja a konzisztenciát.A rácsot automatizált ellenállásponthegesztéssel alakítják ki, amely egyenletesen tartja a vasalás távolságát és a méretek pontosságát. Ez 60–70%-kal csökkenti a betonacél kötözését a helyszínen, és egyenletesebb építési minőséget eredményez.
2. Kétirányú merevség, összehasonlítható a helyben öntött födémekkel.A rendszer kétirányú födémként is kialakítható, amely a helyben öntött vasbeton födémhez hasonló merevséget kínál kétirányú vasalással. A szeizmikus teljesítmény általában jobb, mint a profilozott acél kompozit lapoké.
3. Tűz- és korrózióállóság extra bevonatok nélkül.Mivel a vasalás teljesen betonba van burkolva, a 100 mm-es födém 1,68 órás tűzállóságot ér el tűzállóság nélkül. A horganyzott lemez csak zsaluzatként szolgál, így a korrózió nem befolyásolja a szerkezeti biztonságot.
4. Sima sofit és csökkentett födémvastagság.Az alsó oldal lapos. A szabványos profilozott acél deszkázathoz képest a teljes födémvastagság 30-50 mm-rel csökkenthető, miközben változatlan belmagasság marad, ami segít csökkenteni a padlótól a padlóig érő magasságot.
5. Költség és ütemezési előnyök.Megszűnik a zsaluzat, minimalizálják a támasztékokat, és lehetővé válik a többszintes egyidejű építkezés. Az alsó lemez 96%-os felületkihasználást ér el mindössze 0,5 mm-es acélvastagsággal, csökkentve az anyagfelhasználást.
Kétirányú födémkialakításhoz:A betonacél rácsos deszkázat kétirányú födémként is kialakítható keresztirányú további megerősítéssel. Erősítse meg a szerkezetmérnökkel, hogy a panel elrendezése és a támasztási feltételek megfelelnek a tervezési feltételezéseknek.
Állandó fenékzsaluzáshoz:Válasszon finom adalékanyagú betont vagy rostcement lapot, ha álmennyezet nélkül sima alsó felületre van szükség. Ellenőrizze, hogy a környezet megfelelő-e a kiválasztott fenékzsaluzat anyagához.
Hosszú konzolokhoz:Ideiglenes támasztékokra lehet szükség, amint azt a Zhongguancun projekt is bemutatta, ahol kettős oszlopokat használtak a felfelé ívelés előidézésére. Számítsa ki az elhajlási és dőlési követelményeket a tényleges konzolhossz és az építési terhelések alapján.
A telepítés során:Biztosítsa a hegesztési minőséget minden csomóponton és támasztékon. Tartsa be a megadott hegesztési távolságot és elektródanyomást. Horganyzott lemezek esetén kerülje a túlzott hőt, amely károsíthatja a bevonatot. Védje a paneleket a nedvességtől, ha hosszabb ideig a helyszínen tárolja.
1.Padló- és tetőrendszerek sokemeletes és szupermagas acélszerkezetekhez.
2.Nagy fesztávú és nagy konzolos padlószerkezetek.
3.Munkafelületek és padlók ipari üzemekben és logisztikai raktárakban.
4.Nedvességállóságot, korrózióállóságot vagy tisztatéri környezetet igénylő épületek, ahol állandó fenékzsaluzás javasolt.
A profilozott acéllemez kompozit födémek zsaluzatként és húzóerősítésként egyaránt az acél fedélzetre támaszkodnak. A betonacél rácsos burkolat külön acél rácsos szerkezetet használ a szerkezet megerősítésére, így az alsó lemez csak zsaluzatként szolgál. Ez azt jelenti, hogy az alsó lemez vékonyabb lehet (0,5 mm), és a korrózió nem befolyásolja a szerkezeti kapacitást. A födém alsó része is laposabb.
Az állandó fenékzsaluzat (finom adalékanyagú beton vagy rostcement lemez) szükségtelenné teszi a zsaluzat csupaszítását a beton kikeményedés után. Sima, tiszta alsó felületet biztosít, amely álmennyezet nélkül szabadon hagyható. Ez különösen hasznos nedves, tiszta vagy építészeti alkalmazásoknál.
Igen. A keresztirányú vasalás hozzáadásával és a paneltartók ennek megfelelő kialakításával a rendszer a helyben öntött födémhez hasonló kétirányú födémviselkedést érhet el. A tervezésnek figyelembe kell vennie a panel méreteit és a rácsos tartó tájolását.
Az alátámasztási követelmények a rács magasságától, a födém vastagságától és a fesztávtól függenek. A körülbelül 3 m-ig terjedő tipikus fesztávnál nincs szükség ideiglenes alátámasztásra. Hosszabb fesztávhoz vagy konzolokhoz ideiglenes oszlopokat vagy támasztékokat használnak. A pontos elrendezést a gyártó fesztávtáblázatai és az építőmérnök számításai határozzák meg.
A fő iparági szabvány a JG/T 368-2012 "Steel Truss Floor Decking". A tervezési referenciák közé tartoznak a 22G522-1 és 23CG56-1/2 nemzeti szabvány atlaszok. Az anyagok és a hegesztési varratok vizsgálata a jelen dokumentumokban foglalt követelményeket követi.
A Tianjin SENBO Building Materials Technology Co., Ltd. betonacél rácsos padlóburkolatok, nyitott profilú padlóburkolatok, teherhordó padlóburkolatok és egyéb fémburkoló termékek gyártója. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
