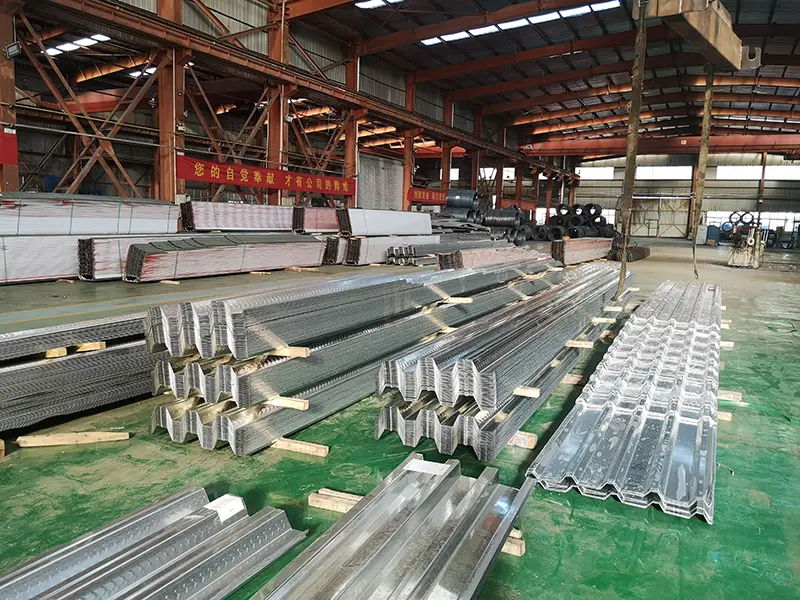

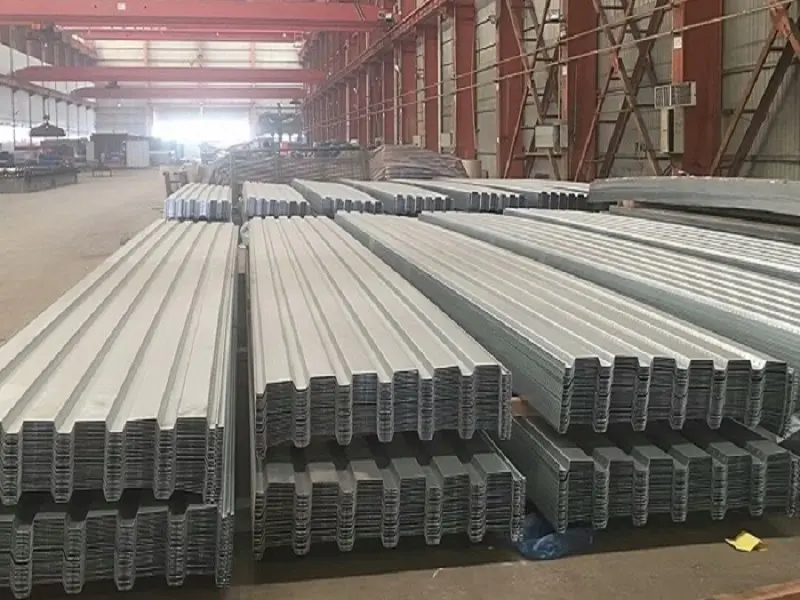

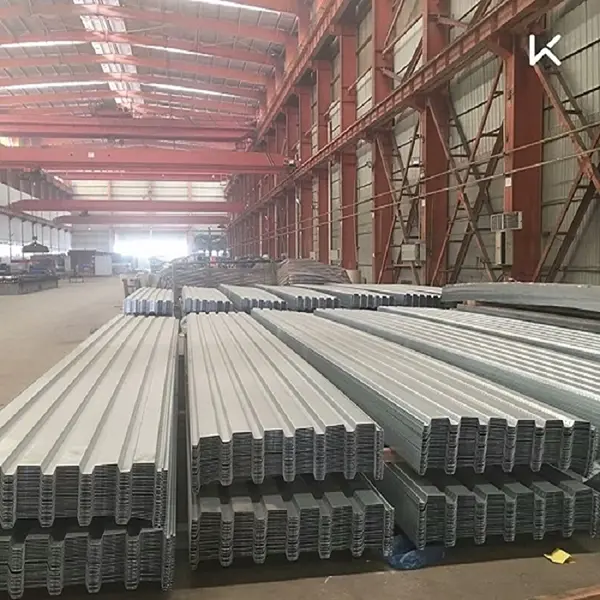

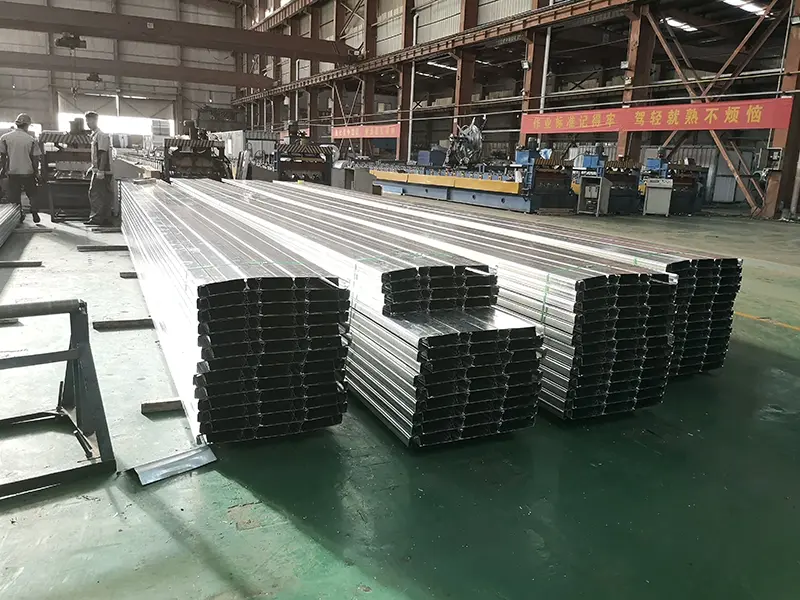

SENBO Építőanyagokkompozit padlóburkolatot szállít acélszerkezetű termékkínálatának részeként. Ezek a profilozott acéllemezek állandó zsaluzatként szolgálnak az építés során, és húzóerősítésként szolgálnak az üzemelés során, a betonnal együtt integrált padlórendszert alkotva.
A kompozit padlólapok, más néven padlóburkolatok, egy modern padlóburkolati rendszer, amelyet úgy alakítanak ki, hogy profilozott acéllemezt közvetlenül az acélgerendákra helyeznek, és azokat átmenő csaphegesztéssel összekapcsolják. Ez egy olyan rendszert hoz létre, amely a teherbírás és az alakváltozás integrált egységeként működik.
A műszaki elv az acél és a beton elkülönült szerepére támaszkodik az építési és a szolgáltatási fázisban.
Építési fázis:A profilozott acéllemez tartós zsaluzatként szolgál, támogatja a nedves beton önsúlyát és az építési élőterhelést. Szilárd munkaalapot biztosít, és megkönnyíti a szekvenciális, többszintes öntési műveleteket.
Szolgáltatási fázis:A profilozott acéllemez húzóerősítésként működik a födém alján, és a betonnal együttműködve támogatja az üzemi terhelést. Ez csökkenti a hagyományos betonacél és beton szükséges térfogatát.
Az acéllemez keresztmetszeti profilja alapján a kompozit födémeket három típusba sorolják: nyitott bordás, zárt bordás és visszamenő (vagy szűkített bordás) profilok.
A zárt profilú termékeknél, mint például az YXB48-200-600 és YXB65-185-555 modelleknél, a zárt bordás kivitel teljesen beburkolja a bordákat betonba. Ez ugyanúgy működik, mint az öntött födémek merevítő rudai, maximalizálva az acél és a beton megfelelő szerkezeti tulajdonságait, miközben kiváló tűzállóságot kínál.
A kompozit födémek építésének meg kell felelnie az alábbi alapvető követelményeknek a nemzeti szabványok és iparági előírások szerint.
| Teljesítménymutató | Paraméterek/Műszaki adatok | Megjegyzések / Szabványos alap |
|---|---|---|
| Alapanyag | Q235, Q345 stb. | Tűzihorganyzott acél tekercs |
| Közös vastagság | 0,7-1,5 mm | A profil típusától és a terhelési követelményektől függ |
| Horganyzott bevonat | ≥120 g/m² (mindkét oldalon) | Megfelel az élettartamra vonatkozó rozsdamentességi követelményeknek |
| Profilpéldák | YXB48-200-600, YXB65-185-555 stb. | Mainstream zárt profilú típusok |
| Hatásos szélesség | 600-762 mm | A profil típusától függ |
| Hozamerő | 235-345 MPa | Q235/Q345 anyag |
| Borda/horony szélessége | ≥50 mm | Betonöntési követelmény |
| Teljes födémvastagság | ≥90 mm | Betonburkolat profilozott acéllemez felett ≥50 mm |
| Alkalmazandó szabványok | GB 55004-2021; 05SG522 | Kötelező kód az összetett szerkezetekhez; nemzeti szabvány atlasz |
A kompozit padlólapok megfelelnek az elsődleges acélszerkezetek gyors építési követelményeinek. Lerakás után a profilozott acéllemezek azonnali munkafelületként szolgálnak, lehetővé téve a szekvenciális építési munkafolyamatokat, amelyek lehetővé teszik a több emeleten történő egyidejű telepítést és a szakaszos betonöntést. Szupermagas épületekben ez a jellemző támogatja a teljes építési ütemterv hatékony ellenőrzését.
A rögzített tűzoltórendszerek és tűzálló alkatrészek nemzeti minőség-felügyeleti és vizsgálati központja által tesztelt zárt profilú kompozit padlóburkolat megfelel a tűzállósági besorolási követelményeknek anélkül, hogy bizonyos konfigurációkban tűzvédő spray-re lenne szükség. Az Acélszerkezetek Tűzvédelmi Műszaki Szabályzata (GB 51249-2017) szerint, ha a kompozit padlóburkolat a membránhatás figyelembevételével megfelel a tűzállósági igazolási követelményeknek, nincs szükség további tűzvédelmi intézkedésekre. A membránhatás nagy alakváltozások esetén lehetővé teszi, hogy a fedélzet kihasználja a benne rejlő tűzállósági potenciált.
A zárt bordás kialakítás biztosítja, hogy az acél fedélzeti bordák teljesen be legyenek betonozva, hasonlóan az öntött födém merevítőrudakhoz. Ez maximalizálja az acél és a beton tulajdonságait egy szerkezeti megerősítési rendszeren belül. Kísérleti vizsgálatok megerősítik, hogy a zárt profilú padlóburkolatok nagyobb teherbíró képességgel és nyírási ellenállással rendelkeznek, mint a nyitott profilú rendszerek.
A kompozit padlóburkolat profilozott acéllemezt használ állandó zsaluzatként, kiküszöbölve a hagyományos fazsalukhoz kapcsolódó beépítési, csupaszítási és alátámasztási folyamatokat. A szerviz fázisban alsó húzóerősítésként funkcionál, csökkentve a szükséges betonacél teljes mennyiségét. A fedélzet felületén lévő domborítások erős kötést hoznak létre a betonnal, a merevítő bordák pedig biztosítja a rendszer nagy teherbíró képességét.
1. Állandó zsaluzás csupaszítás nélkül.A profilozott acéllemez helyettesíti a hagyományos zsaluzatot, kiküszöböli a beépítési, csupaszítási és rögzítési lépéseket. Ez lerövidíti az építkezés ütemezését és csökkenti a munkaerőköltségeket.
2. Kettős szerkezeti funkció.A lemez az építés során zsaluzatként, az üzemi szakaszban pedig húzóerősítésként szolgál, csökkentve a betonacél és a beton fogyasztását.
3. Zárt profilú fedélzetek tűzállósága.A tesztelt zárt profilú kompozit padlóburkolatok tűzálló spray nélkül is megfelelnek a tűzállósági követelményeknek, csökkentve ezzel a projekt költségeit.
4. Hatékony szekvenciális munkafolyamat.A rendszer támogatja az egyidejű beépítést és a több emeleten történő szakaszos betonöntést. A beszerelést követően a deszkázat munkafelületként szolgál a további feladatokhoz, mint például a mennyezetbe szerelés és a közművek fektetése.
5. Szeizmikus teljesítmény.A padlóburkolat nyírócsapokon keresztül csatlakozik az elsődleges és másodlagos acélgerendákhoz, integrált szerkezeti rendszert alkotva, javított szeizmikus ellenállással.
A profil kiválasztásához:A zárt bordás profilok olyan projektekhez ajánlottak, amelyek nagyobb tűzállóságot és kompozit hatást igényelnek további tűzállóság nélkül. Nyitott bordás profilok használhatók ott, ahol az egyszerűbb beépítés vagy a kisebb súly preferált, de a tűzállóságot és a teherbírást külön kell ellenőrizni.
A födém vastagságához és megerősítéséhez:A teljes födémvastagság legalább 90 mm legyen, a profilozott acéllemez felett legalább 50 mm-es betonburkolattal. A kiegészítő megerősítés mennyisége a fesztávtól, a terheléstől és a tűzállósági követelményektől függ.
A horganyzott bevonat tartósságához:A szabványos horganyzott bevonat tömege mindkét oldalon legalább 120 g/m². Erősen korrozív környezet esetén erősebb bevonat vagy kiegészítő védelem szükséges lehet.
A telepítés során:Gondoskodjon a nyírócsap megfelelő hegesztéséről a fedélzeten keresztül az acélgerendába. Kövesse a megadott csaptávolságot és éltávolságot. Ellenőrizze, hogy a fedélzet megfelelően alátámasztva van-e a betonöntés során, hogy elkerülje a túlzott elhajlást.
1.Padló- és tetőrendszerek sokemeletes és szupermagas acélszerkezetekhez.
2.Nagy fesztávú középületek, például stadionok, kiállítási központok és repülőtéri terminálok.
3.Padlóburkolatok ipari és kereskedelmi épületekhez, beleértve az ipari üzemeket, logisztikai raktárakat és parkolóépületeket.
4.Gyors építést és szakaszos, szekvenciális munkafolyamatokat igénylő acélszerkezeti projektek.
A nyitott bordás profiloknál látható trapéz alakú bordák vannak, amelyek nincsenek teljesen betonba ágyazva, míg a zárt bordás profiloknál teljesen zárt bordák vannak. A zárt bordás profilok általában jobb kompozit hatást és tűzállóságot biztosítanak, mivel a bordák betonacélként működnek, és a beton teljesen körülveszi az acélt.
Nem mindig. A zárt profilú kompozit padlóburkolatok tűzálló permet nélkül is megfelelhetnek a tűzállósági követelményeknek, ha megfelelnek a GB 51249-2017 szabvány feltételeinek, például figyelembe veszik a membránhatást. A nyitott bordás profilok vagy a vékonyabb födémekkel rendelkező fedélzetek azonban további tűzvédelmet igényelhetnek. Tűztechnikai felmérés elvégzése javasolt.
A deszkázat acélgerendákhoz csatlakozik átmenő csapos hegesztéssel. A nyírócsapok a fedélzeten keresztül a gerenda karimájába vannak hegesztve, kompozit csatlakozást hozva létre. A csap átmérőjének, távolságának és beágyazásának meg kell felelnie a projekt tervének és a vonatkozó szabványoknak.
A szükséges vastagság függ a profil típusától, fesztávolságától, betonvastagságától és a tervezési terheléstől. Tipikus irodai vagy lakóépületi padlóknál a 0,8–1,2 mm vastagság gyakori, de hosszabb fesztávokhoz vagy nagyobb terhelésekhez 1,2–1,5 mm is szükséges. A megfelelő vastagság meghatározásához szerkezeti számításokat kell végezni.
A szabványos horganyzott bevonat jó korrózióállóságot biztosít a legtöbb beltéri alkalmazáshoz. Kültéri vagy erősen korrozív környezet esetén nehezebb horganyzott bevonat vagy további védőintézkedések írhatók elő. Tekintse meg a projekt specifikációit a tartóssági követelményekkel kapcsolatban.
A Tianjin SENBO Building Materials Technology Co., Ltd. kompozit padlóburkolatokat, Al-Mg-Mn íves tetőfedő paneleket, állóvarratú tetőfedő paneleket és egyéb fémburkoló termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
