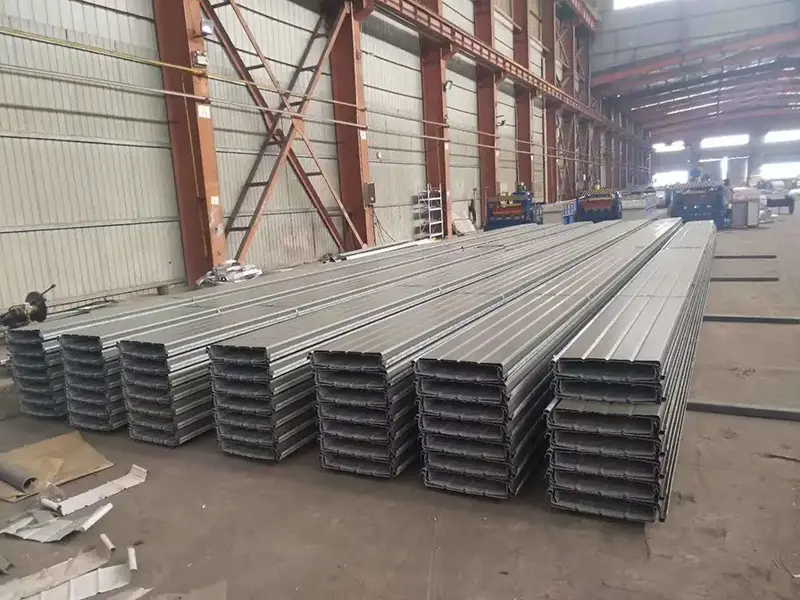

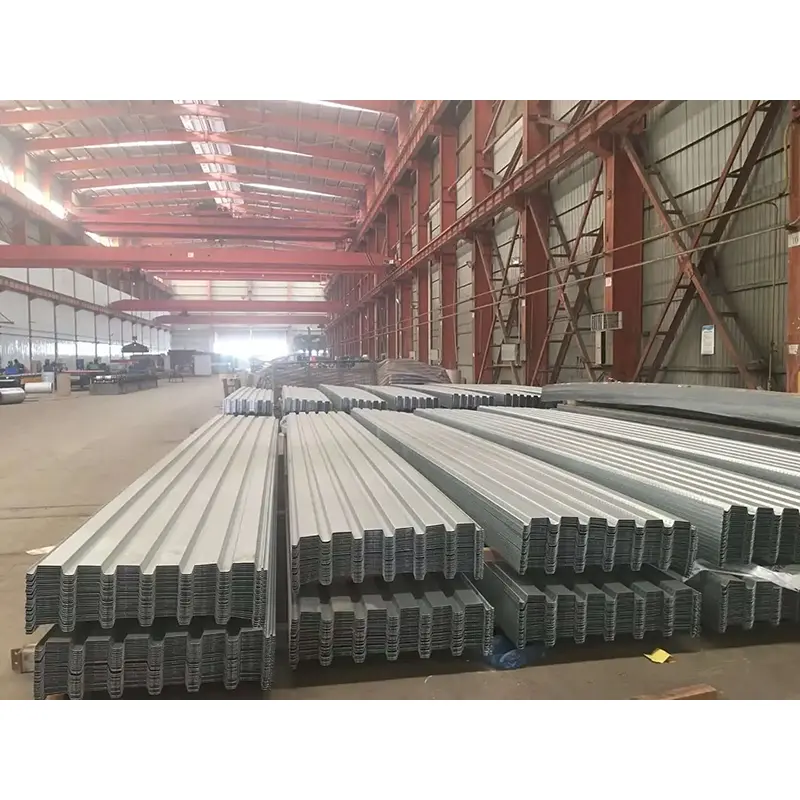

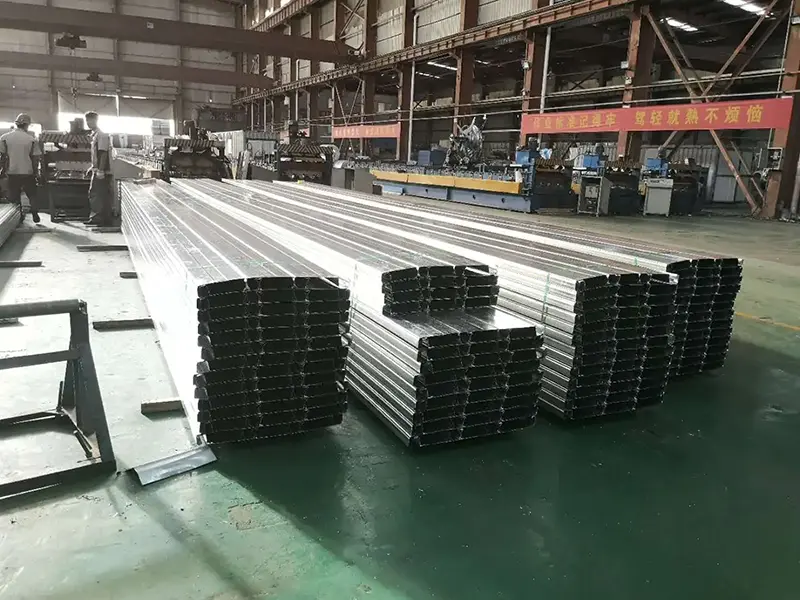

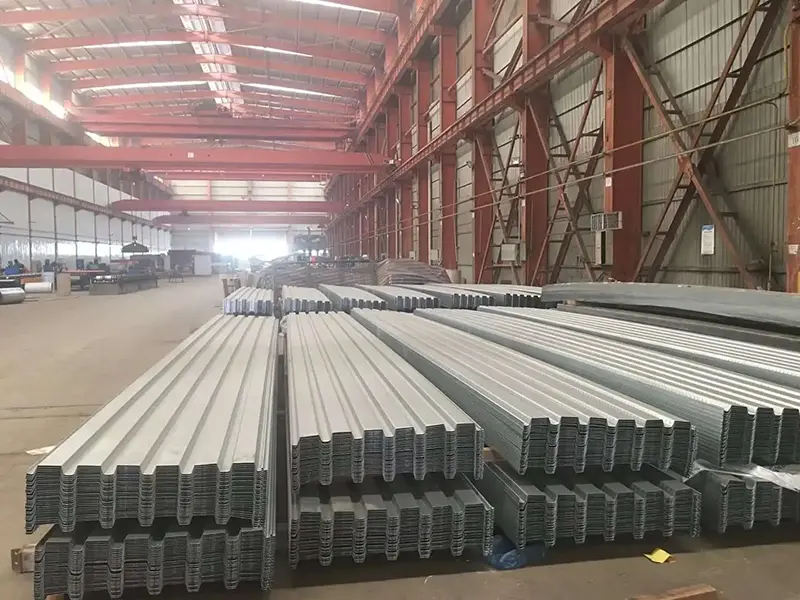

A teherhordó padlóburkolat, más néven acélpadló vagy profilozott acélburkolat, egy hidegen hengerelt építőelem, amely horganyzott acéllemezből készül. Hullámos keresztmetszete a profiltól függően V, U vagy trapéz alakú.SENBO Építőanyagokezeket a paneleket acélszerkezetes termékpalettájának részeként szállítja, amely nyitott és zárt profilú lehetőségeket is kínál kompozit padlórendszerekhez.
Az építés során a panelek állandó zsaluzatként működnek. A beton megkötése után húzóerősítésként szolgálnak a födém alján. Ez a kettős funkció teszi a rendszert szerkezetileg hatékonysá és gazdaságossá.
A nyitott profilú burkolatok, mint például az YX76-305-915 és az YX75-300-880, nyitott tetejű bordákkal rendelkeznek. Ez a kialakítás megkönnyíti a betonacélok és a közművezetékek helyszíni elhelyezését. A zárt profilú modellek, köztük az YX60-263-790 és az YXB65-185-555, az ellenkező megközelítést alkalmazzák: a bordák teljesen zártak, lapos alsót és jobb tűzállóságot eredményezve.

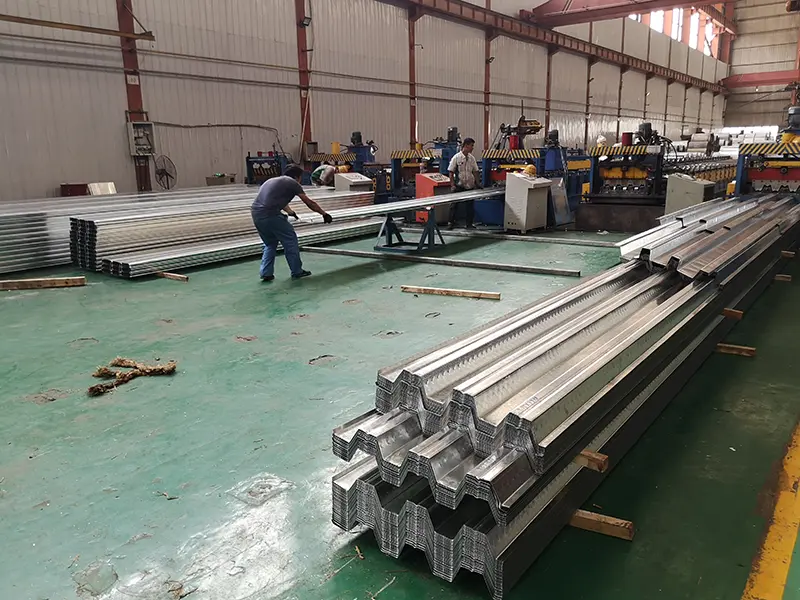

Ami az alapanyagokat illeti, a DX51D+Z, Q235 és Q345 minőségű tűzihorganyzott acéltekercseket használnak. A cinkbevonat tömege 40 és 600 g/m² között állítható, hogy megfeleljen a speciális korrózióvédelmi igényeknek. Egy 21 szakaszból álló hengeralakító folyamat alakítja ki a paneleket, projektenként testreszabott hosszúsággal. A szerelőcsapatok jellemzően napi 2000-3000 m²-t tudnak lefedni.
Az integrált szerkezeti rendszer kialakítása érdekében a paneleket a fedélzeten átmenő acélgerendákhoz hegesztik nyírócsapok segítségével, míg a szomszédos paneleket speciális szorítószerszámokkal rögzítik.
Vegyük például az YX75-300-880 nyitott profilú fedélzetet. 75 mm-es bordamagasságával, 300 mm-es bordatávolságával és 880 mm-es effektív szélességével az 1,0 mm vastag változat 135 cm⁴/m tehetetlenségi nyomatékot biztosít. Építési szakaszban a teherbírása 3,2 kN/m², a kompozit födém maximális teherbírása pedig eléri a 8,5 kN/m²-t. Amikor a vastagság 1,2 mm-re nő, a tehetetlenségi nyomaték 190 cm⁴/m-re emelkedik, ami a végső kapacitást 12,0 kN/m²-re növeli.
Az YX51-342-1025 modell hasonló történetet mesél el. Anyagfelhasználási aránya 82%, az 1,0 mm-es panel 63,50 cm⁴/m tehetetlenségi nyomatékot biztosít 20,13 cm³/m szelvénymodulus mellett.
A folyáshatár széles tartományban állítható, 235 MPa-tól 550 MPa-ig, a végső szakítószilárdság pedig 340 és 700 MPa között van. Dinamikus terhelés mellett a kifáradási élettartam eléri a 2 millió ciklust, az EU EN1993-1-3 szabvány szerint. A sópermetes tesztelés során a horganyzott panelek akár 2000 órát is ellenállnak vörösrozsda megjelenése nélkül, ami tengerparti környezetben 25 év feletti élettartamot jelent.
Az 51 mm-es bordamagasságú szakaszon folyadékdinamikai szimulációt végeztek, hogy optimalizálják a formáját. A 120 mm-es betonlemezzel 3,5 kN/m² függőleges teherbírást ér el, és 42%-kal nagyobb hajlítási merevséget kínál, mint egy hasonló 35 mm-es bordás kialakítás. A végeselemes analízis továbbá megerősíti a 0,92-es terhelésátviteli egyenletességi együtthatót a 233 mm-es bordaosztásnál, ami segít elkerülni a hagyományos burkolatoknál gyakran tapasztalt 25%-os feszültségkoncentrációt.
Nem hagyják figyelmen kívül a szeizmikus teljesítményt sem. A kiválasztott modellek megfelelnek az Intensity 8 zónák tervezési követelményeinek. Tűzvizsgálatot is végeztek: a zárt profilú termékek megfelelnek a tűzvédelmi követelményeknek anélkül, hogy szórással felvitt tűzszigetelésre lenne szükségük.
Az alábbi táblázat összefoglalja a szabványos gyártási paramétereket. Testreszabás elérhető a konkrét projektkövetelményekhez.
| Teljesítménymutató | Paraméter/specifikáció | Megjegyzések |
|---|---|---|
| Alapanyag fokozat | DX51D+Z, Q235, Q345 | Tűzihorganyzott acéllemez |
| Közös vastagság | 0,7-1,5 mm | A profil típusától és a terhelési követelményektől függ |
| Hozamerő | 235-550 MPa | Állítható |
| Kétoldalas cink bevonat | 40-600 g/m² | A magas cinktartalmú bevonat testreszabást igényel |
| Profil osztályozás | Nyitott / Zárt | Lásd alább a főbb modellspecifikációkat |
| Hatásos szélesség | 600-1025 mm | A profil típusától függ |
| Telepítési hatékonyság | 2000-3000 m²/nap | Napi beépítési kapacitás |
| Tervezési élettartam | ≥25 év | Tengerparti régiók |
| Profil típusa | Borda magasság (mm) | Hatásos szélesség (mm) | Anyagfelhasználási arány | Közös vastagság (mm) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0,8-1,5 |
| YX75-300-880 | 75 | 880 | 70,4% | 0,8-1,5 |
| YX60-263-790 | 60 | 790 | 79% | 0,8–1,2 |
| YX75-200-600 | 75 | 600 | 60% | 0,75–2,3 |
| YX51-233-699 | 51 | 699 | 69,9% | 0,8–1,2 |
1. Kettős funkcionalitás.Egy termék két célt szolgál: állandó zsaluzást az építés során, és szakítószilárdítást a födém üzembe helyezése után. Ez természetesen csökkenti a teljes acélfogyasztást.
2. Építési hatékonyság.Egyszerre több padló is beépíthető, szakaszosan öntött betonnal. A napi 2000–3000 m²-es telepítési lefedettség a projektek gyors ütemét biztosítja.
3. Ellenőrizhető mechanikai tulajdonságok.A folyáshatár 235 és 550 MPa között állítható, a kompozit födém teherbírását pedig tesztelés igazolta. A modell specifikációk teljes skálája választható.
4. Korrózióállóság.A 40 és 600 g/m² között testreszabható horganyzási szintekkel és akár 2000 órás sópermetezési ellenállással a panelek 25 év feletti élettartamot biztosítanak még a tengerparti régiókban is.
5. Profile Flexibility.A nyitott bordás profilok leegyszerűsítik a vasalás elhelyezését és a közművek kivezetését, míg a zárt bordás profilok lapos alsót és jobb tűzállóságot biztosítanak. A megfelelő választás a projekt prioritásaitól függ.
Nyitott profilú burkolatokhoz:Ez a típus jól működik, ha helyszíni megerősítésre van szükség, vagy a bordákon belüli közművezetésre van szükség. Ne feledje, hogy a projekt tűzállóságától függően további tűzvédelmi intézkedésekre lehet szükség.
Zárt profilú burkolatokhoz:Ha a mennyezeti rögzítéshez lapos alsó rész kívánatos, vagy ha a cél a szórással felvitt tűzszigetelés elkerülése, akkor a zárt profilú modellek a megfelelőbbek.
Tengerparti vagy korrozív környezethez:Nehezebb, legfeljebb 600 g/m²-es cinkbevonatot kell megadni. Sópermetezési tesztjelentések kérésre rendelkezésre állnak a teljesítmény ellenőrzésére.
A telepítés során:A nyírócsapokat a fedélzeten keresztül az acélgerendába kell hegeszteni a megadott minta és éltávolság szerint. A szomszédos paneleket szorosan egymásba kell rögzíteni szorítószerszámokkal, és a betonöntés során ellenőrizni kell az ideiglenes támasztékokat az elhajlás szabályozása érdekében.
1.A sokemeletes és szupermagas acélszerkezetekhez megbízható padló- és tetőrendszerekre van szükség, és a teherhordó burkolatok megfelelnek ennek a szerepnek.
2.A nagy fesztávú középületek, beleértve a stadionokat és a repülőtéri terminálokat, profitálnak a rendszer szerkezeti hatékonyságából.
3.A logisztikai raktárak és ipari üzemek gyakran használják ezeket a paneleket platformok és padlók működtetésére.
4.Bármely acélszerkezeti projekt szoros ütemezéssel és szakaszos munkafolyamatokkal kihasználhatja a rendszer által kínált gyors telepítés előnyeit.
A nyitott profilú deszkázat szabadon hagyja a bordák tetejét, ami leegyszerűsíti a vasalás elhelyezését és a közművek beszerelését. A zárt profilú deszkázat teljesen körülzárja a bordákat, ami lapos alsó oldalt és jellemzően jobb tűzállóságot eredményez permetbevonat nélkül. A kiválasztás szerkezeti, tűzvédelmi és építészeti igényektől függ.
Ez elsősorban a környezeti expozíciótól függ. A beltéri alkalmazásokhoz általában 120–275 g/m²-es szabványos bevonatot használnak. Tengerparti vagy erősen korrozív környezetekben nehezebb, akár 600 g/m²-es bevonatok szükségesek. A projekt feltételeinek megismerése után tudunk segíteni a megfelelő specifikáció meghatározásában.
A magasabb, például 75 mm-es bordák nagyobb merevséget és teherbírást biztosítanak, ami hosszabb fesztávot vagy nagyobb terhelést tesz lehetővé. Az 51 mm körüli alsó bordák rövidebb fesztávhoz és kisebb terhelésekhez jól használhatók. Az optimális profil és vastagság megerősítéséhez mindig szerkezeti számítást kell végezni.
Ez függ a panel profiljától, vastagságától, fesztávjától és az építési terheléstől. Egyes konfigurációkat támasztás nélküli telepítésre tervezték bizonyos fesztávig. Olvassa el a gyártó fesztáv táblázatait, és a szerkezetmérnöknek ellenőriznie kell az építési sorrendet.
Az elsődleges hivatkozások a GB 55004-2021 (kötelező kód a kompozit szerkezeteknél) és a 05SG522 nemzeti szabvány atlasz. A kifáradás és a hidegalakítás miatt gyakran hivatkoznak az EN1993-1-3 szabványra. Anyagtanúsítványok és vizsgálati jegyzőkönyvek kérésre rendelkezésre állnak.
A Tianjin SENBO Building Materials Technology Co., Ltd. teherhordó padlóburkolatokat, kompozit padlóburkolatokat, álló varrású tetőfedő paneleket és egyéb fémburkolati termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
