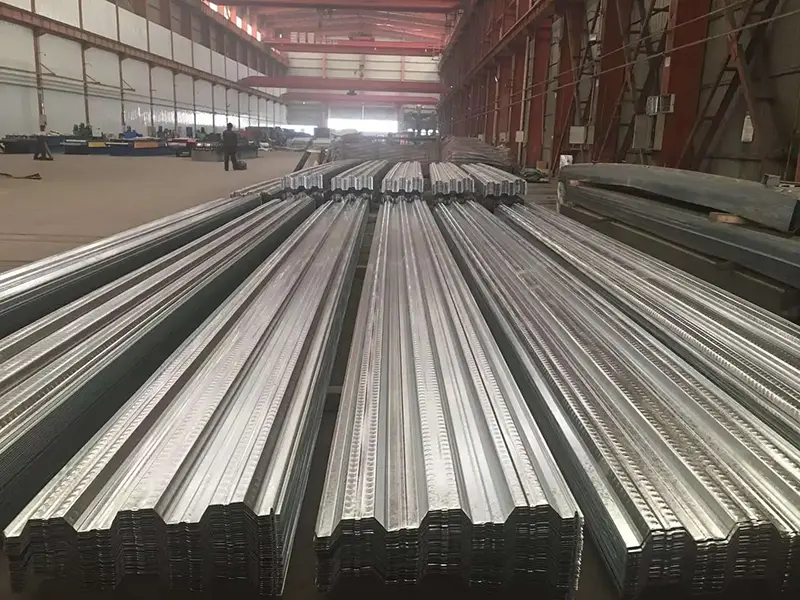

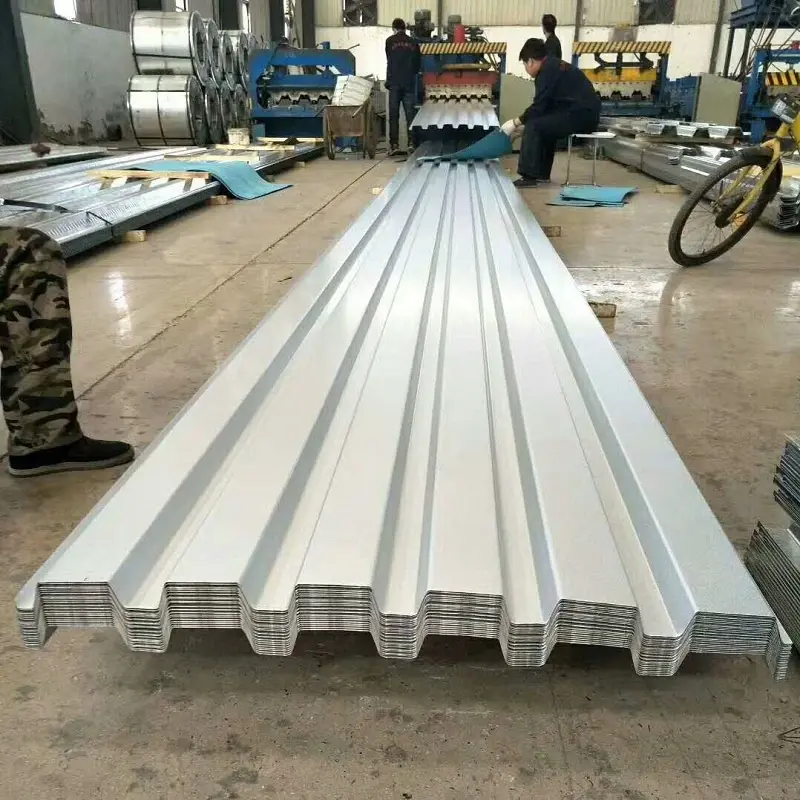

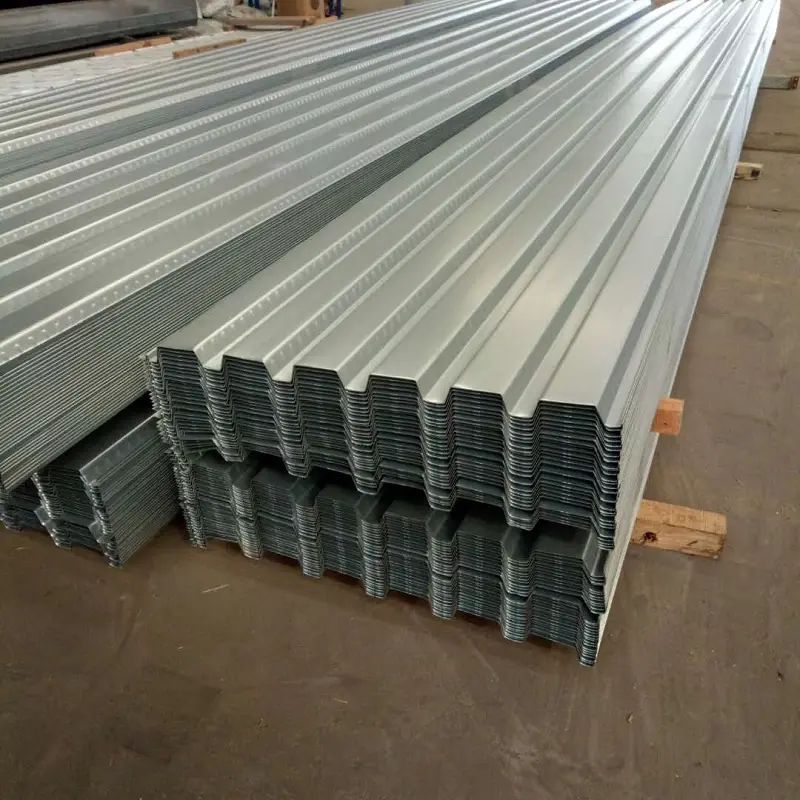

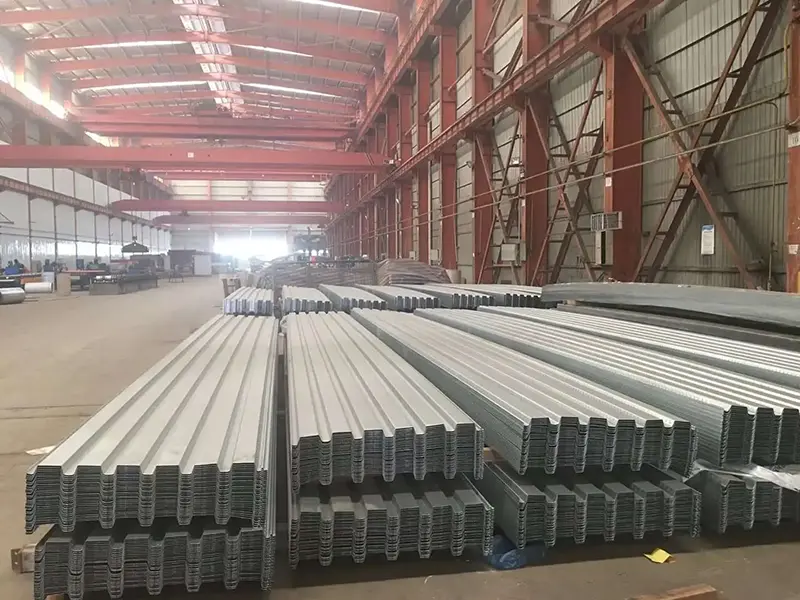

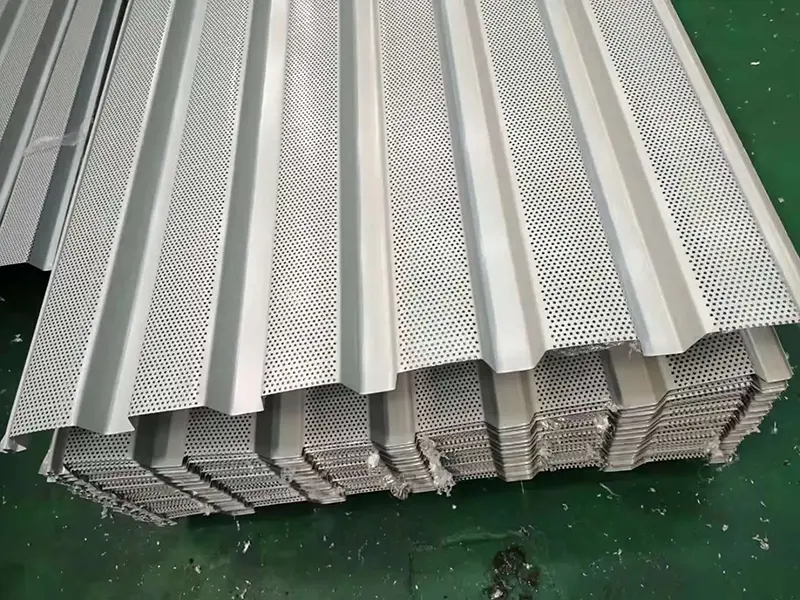

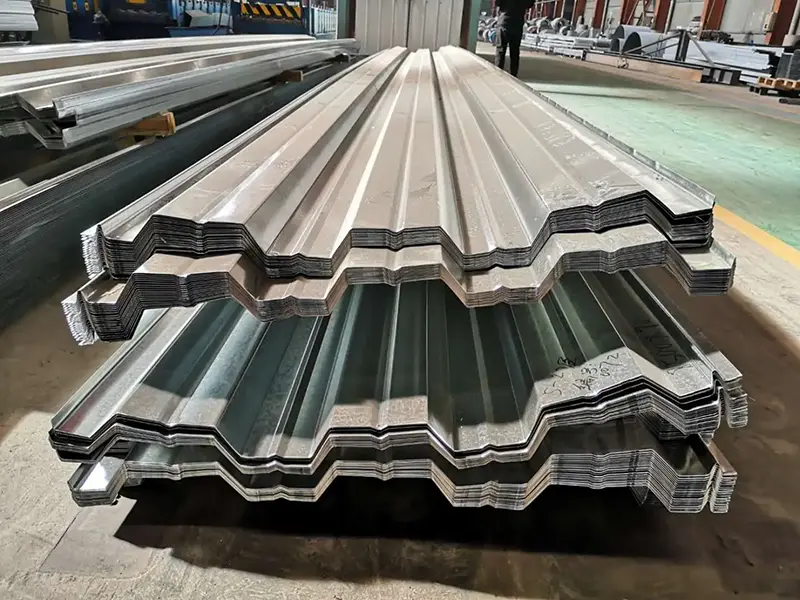

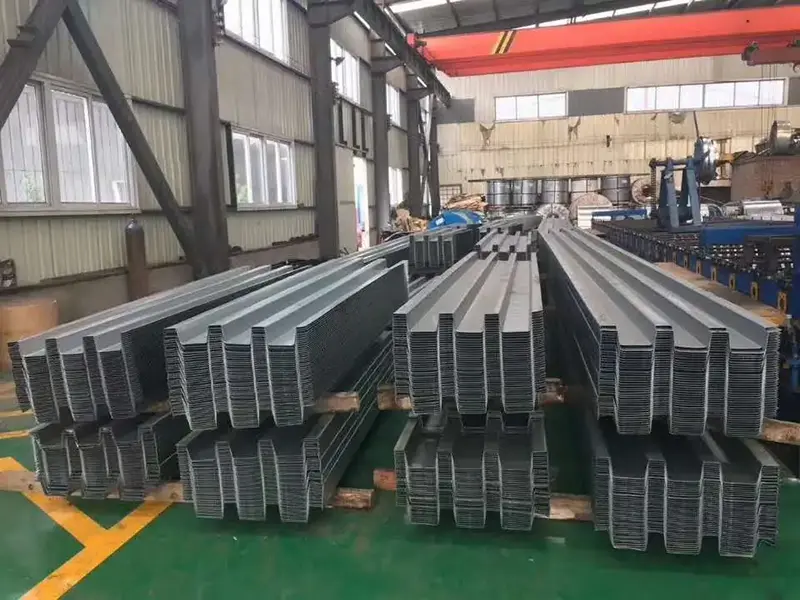

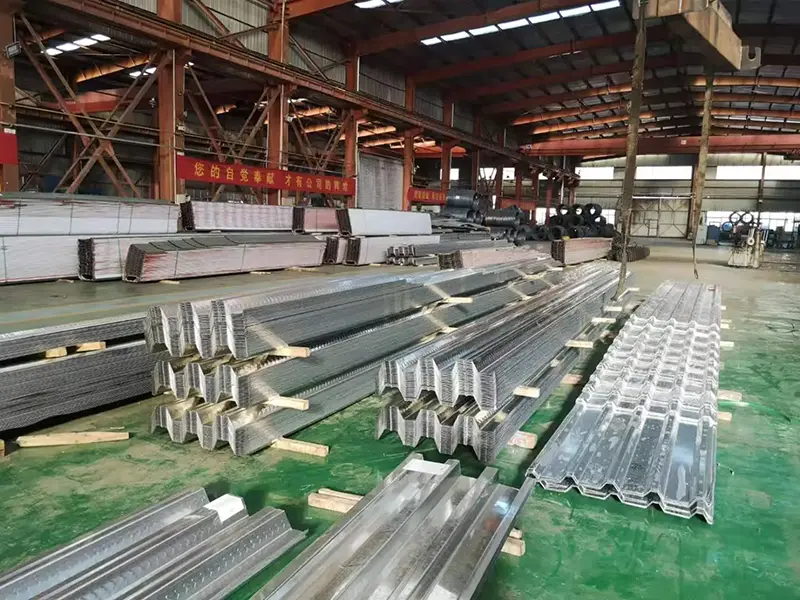

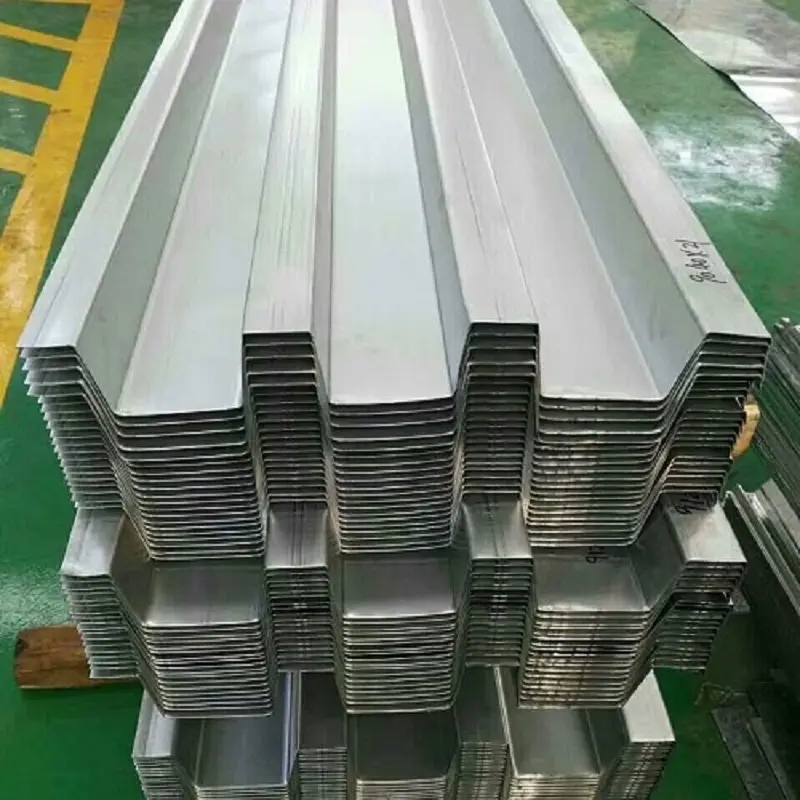

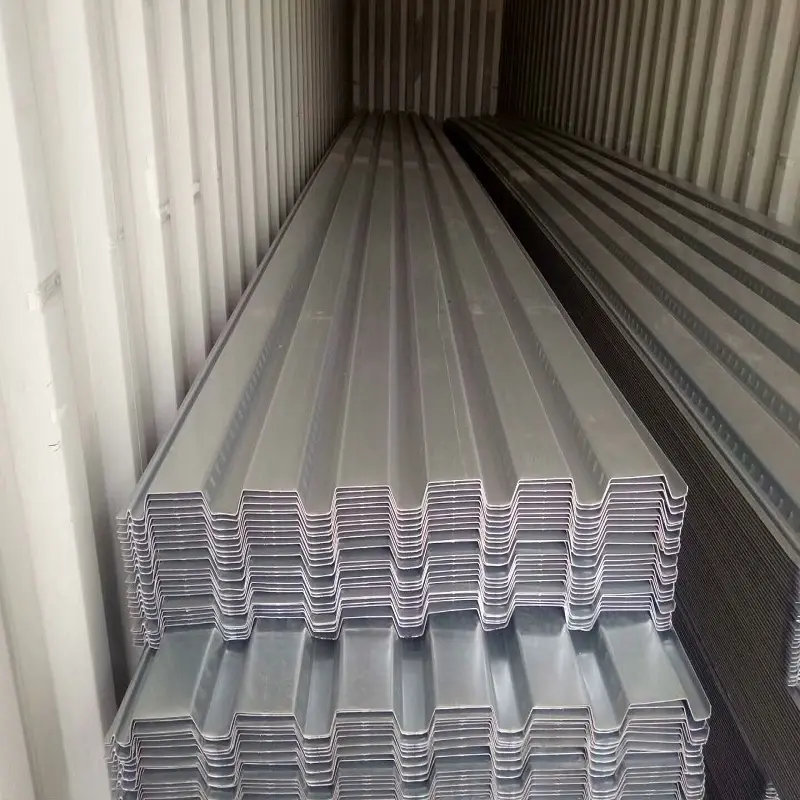

Az Open-Rib Floor Decking egy hidegen alakított hullámlemez, amely tűzihorganyzott vagy Al-Zn bevonatú acéllemezből készül. Nyitott V, U vagy trapéz keresztmetszetű, a bordacsatorna teteje nyitva marad. Ez a kialakítás megkönnyíti a betonacél elhelyezését, a közművezetékek vezetését és a betonozást a helyszínen.
SEBNO Építőanyagoknyitott profilú padlóburkolatot kínál acélszerkezetes termékpalettájának részeként. A panelek az építés során állandó zsaluzatként szolgálnak, később pedig a betonlemezzel húzóerősítésként dolgoznak.
The base material is high-quality carbon structural steel or low-alloy steel from major domestic producers such as Shougang, Angang, Hangang, Tanggang, Baosteel, and WISCO. A bevonat tömege jellemzően 60 és 275 g/m² között mozog, a maximálisan 600 g/m² pedig az igényes környezetekhez.

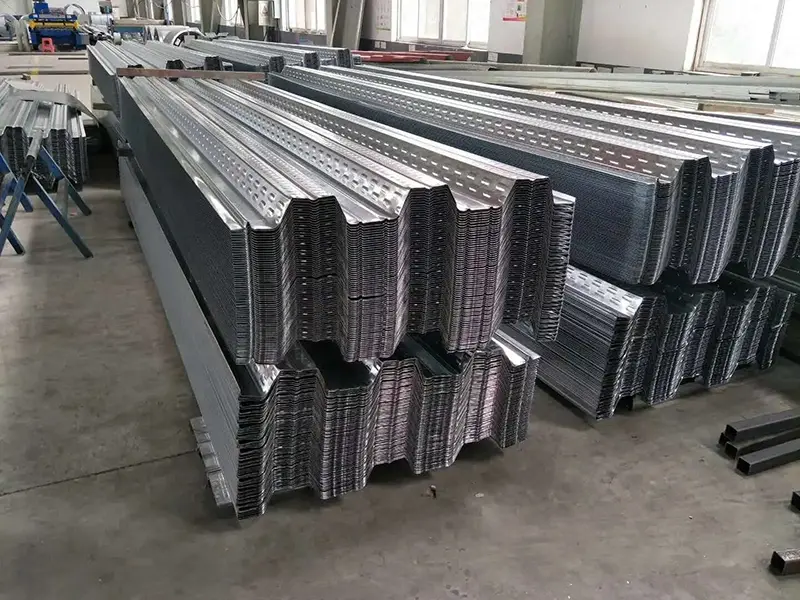

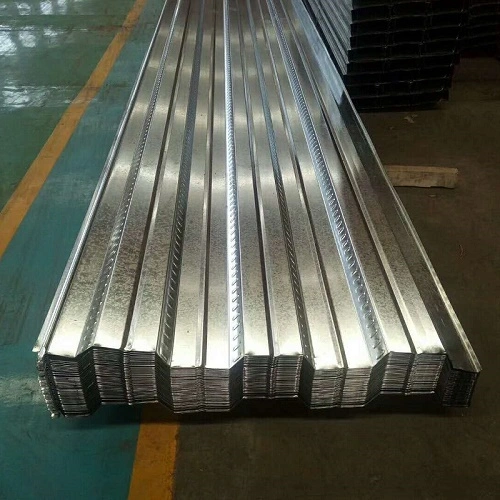

Common yield strengths include 250 MPa, 280 MPa, 320 MPa, and 350 MPa, and can reach up to 550 MPa. A felület dombornyomással javítható a betonnal való kötés javítása érdekében, ami segít megbízható kompozit hatás kialakításában az acél fedélzet és a födém között.
Az építés során a burkolatot acélgerendákra fektetik, és a végeit teljes áthatoló ponthegesztéssel rögzítik. A közbenső csatlakozásokhoz nyírócsapokat használnak, amelyeket a fedélzeten keresztül az acélgerendába hegesztettek. A szomszédos panelek speciális szorítószerszámokkal vannak összekötve, amelyek összekapcsolják a dombornyomott csatlakozási pontokat.
A deszkázat az építési szakaszban támogatja a nedves beton önsúlyát és az építési terheket. A beton megszilárdulása után a födémmel együtt kompozit rendszerként működik, húzóerősítésként funkcionál a szerkezeti számításokban.
A nyitott profilú padlóburkolat-sorozat a profilok széles skáláját fedi le. Az alábbi táblázat számos általános modell jellemző paramétereit sorolja fel.
| Profil típusa | Hajtott szélesség (mm) | Hatásos szélesség (mm) | Közös vastagság (mm) | Tehetetlenségi nyomaték (cm⁴/m) | Metszet modulus (cm³/m) | Anyagfelhasználási arány |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0,8-1,5 | 106,6–214,1 | 24.46–52.41 | 91,5% |
| YX60-263-790 | — | 790 | 0,8–1,2 | 60,60–83,11 | 41,26–57,32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0,8–1,2 | Forduljon a gyártóhoz | Forduljon a gyártóhoz | 82% |
| YX51-250-750 | 1000 | 750 | 0,6–1,2 | — | kb. 17,9 (0,8 mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0,8–1,2 | 241,49–441,34 | 36,31–63,95 | 60% |
| YX70-200-600 | 1000 | 600 | 0,8-1,5 | Forduljon a gyártóhoz | Forduljon a gyártóhoz | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0,8–2,3 | 91,62–142,01 | 23.46–38.98 | 69% |
A betonöntés során a deszkázatnak saját erejét és merevségét kihasználva el kell viselnie az építési terhelést. Az 1,2 mm vastag Q345 acélból készült YX60-263-790 modellnél a maximális hornyolatlan fesztáv egy háromnyílású, 120 mm vastag kompozit födémnél 2,65 m. A 0,8 mm vastag YX51-250-750 modell alkalmazható fesztávolsága 2,5-3,0 m.
Ez a rögzítetlen képesség lehetővé teszi az egyidejű telepítést több emeleten, lehetővé téve a szakaszos betonöntést és a gyorsabb általános építési folyamatot.
Amikor az acél burkolat és a beton a domborításokon és nyírócsapokon keresztül együttesen hat, a teherbírás jelentősen megnő. Például az YX60-263-790 (1,0 mm vastag) Q235 acélgerendákkal és 100 mm vastag C30 betonlappal rendelkező konfigurációjának hajlítóképessége 21,71 kN·m. Ha helyette Q345 acélt használnak, a kapacitás 29,77 kN·m-re emelkedik. Ezekkel a paraméterekkel számíthatók ki más betonminőségek, födémvastagságok és acélminőségek kapacitásértékei.
Számos eljárás igényel figyelmet a telepítés során. A deszkázat végeit acélgerendákhoz kell csatlakoztatni teljes áthatoló ponthegesztéssel. A közbenső csatlakozásoknál átmenő csaphegesztést használnak. A szomszédos lapok dombornyomott pontokon speciális krimpelő fogóval vannak egymásba reteszelve. Az ívelt területeken plazmavágás javasolt, hogy az élek simák maradjanak, és megőrizze a horganyzott bevonatot.
The original design specifies a weld spacing of 305 mm, but this may be reduced during construction to prevent deformation under foot traffic or concrete pouring. A konzolos szakaszokban is negatív nyomatékú vasalást kell beépíteni a tervezési előírásoknak megfelelően a repedés elkerülése érdekében.
1. Állandó zsaluzat.A deszkázat helyettesíti a hagyományos fazsaluzatot, így nincs szükség beépítésre, csupaszításra vagy alátámasztásra. Ez felgyorsítja az építkezés ütemezését.
2. Könnyű, nagy szilárdságú.Az acélfelhasználás körülbelül 9–10 kg/m² 0,8 mm vastag lemezeknél, optimális fesztávolság 2,5–3,5 m. A deszkázat húzóerősítésként is funkcionál a kompozit padlórendszerben.
3. Hatékony szekvenciális felépítés.A panelek egyidejűleg több emeleten is lerakhatók, a beton pedig szakaszosan önthető. Ez jelentősen lerövidíti a projekt teljes időtartamát.
4. Kényelmes Utility Routing.A nyitott bordás profil lehetővé teszi a vezetékek és vezetékek közvetlen beépítését másodlagos hornyolás vagy csatornázás nélkül.
5. Korrózióállóság és újrahasznosíthatóság.A horganyzott bevonat rozsdásodás elleni védelmet biztosít mind az építési, mind a szervizelési fázisban. Az acél anyaga élettartama végén teljesen újrahasznosítható.
A fesztáv és terhelési követelményekhez:Válassza ki a profilt és a vastagságot a hornyolatlan fesztávtáblázatok és az összetett födém terhelési számításai alapján. Nagyobb terhelés vagy hosszabb fesztáv esetén vastagabb panelekre vagy magasabb minőségű acélokra lehet szükség.
A közüzemi útválasztáshoz:A nyitott bordák megkönnyítik a vezetékek és vezetékek vezetését, de az elrendezést össze kell hangolni az erősítés elhelyezésével, hogy elkerüljük az ütközéseket.
Ívelt vagy szabálytalan területekhez:A plazmavágást előnyben részesítjük a nyírással szemben az élminőség és a horganyzott bevonat integritásának megőrzése érdekében.
Hegesztés közben:Kövesse a megadott hegesztési távolságot ponthegesztéseknél és nyírócsapoknál. Ideiglenesen sűrűbb térközt lehet alkalmazni az építés közbeni deformáció megelőzésére, de a végső csatlakozásoknál figyelembe kell venni a szerkezeti tervet.
1.Kompozit padlórendszerek többszintes és sokemeletes acélszerkezetekhez.
2.Padlószerkezetek ipari üzemek és logisztikai raktárak számára.
3.Nagy fesztávú padlóburkolati projektek, beleértve a kereskedelmi komplexumokat és a parkolószerkezeteket.
4.Acélszerkezeti projektek, amelyek gyors építést és szakaszos munkafolyamatokat igényelnek.
A zárt profilú deszkázat általában jobb tűzállóságot biztosít, mivel a bordák teljesen be vannak zárva, és a beton jobban körülveszi az acélt. A nyitott profilú deszkázat további tűzvédelmi intézkedéseket igényelhet, a projekt tűzállóságától függően. A tűzvizsgálatot minden profiltípusnál felül kell vizsgálni.
Igen, sok nyitott profilú modellt úgy tervezték, hogy rögzítetlen telepítést végezzenek a megadott szélességi határokon belül. Például az YX60-263-790 1,2 mm-es Q345-ös acéllal akár 2,65 m-re is feszülhet egy háromnyílású folyamatos 120 mm-es födémnél. Mindig vegye figyelembe a gyártó fesztáv táblázatait és a projekt szerkezeti számításait.
Mindkét bevonat korrózióvédelmet nyújt, de az Al-Zn bevonat jellemzően jobb ellenállást biztosít magas hőmérsékleten és bizonyos korrozív környezetekben. A választás a projekt környezetétől és az élettartam követelményeitől függ. Az Al-Zn bevonatot gyakran tengerparti vagy ipari környezetben alkalmazzák.
The open ribs provide space for running conduits and wires after the concrete has cured. This eliminates the need for cutting channels in the slab. However, the utility layout should be planned before concrete pouring to avoid interference with reinforcement bars.
Az elsődleges szabvány a GB/T 12755-2008 profilozott acéllemezekre. A szerkezeti tervezés általában a GB 55004-2021 szabványt és a 05SG522 nemzeti szabvány atlaszát követi. Anyagtanúsítványok és terhelési vizsgálati jegyzőkönyvek kérésre rendelkezésre állnak.
A Tianjin SENBO Building Materials Technology Co., Ltd. nyitott profilú padlóburkolatok, teherhordó padlóburkolatok, kompozit padlóburkolatok és egyéb fémburkoló termékek gyártója. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
