SENBO építőanyagokAlumínium-Mg-Mn íves tetőfedő paneleket szállít fém tetőrendszer termékpalettájának részeként. Ezek a panelek AA3004 sorozatú alumínium-magnézium-mangán ötvözetből készülnek, és ívelt, nem szabványos profilokká alakítják, hogy megfeleljenek a bonyolult tetőgeometriák építészeti követelményeinek.

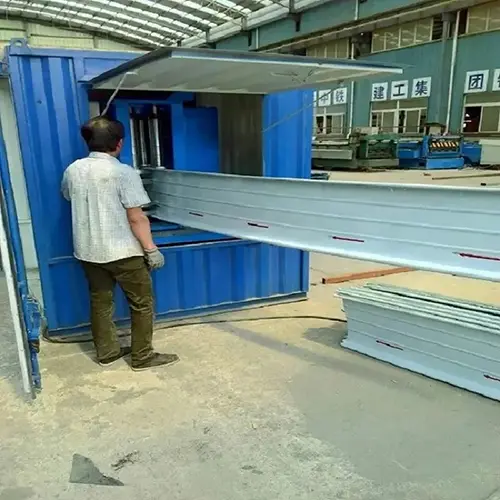

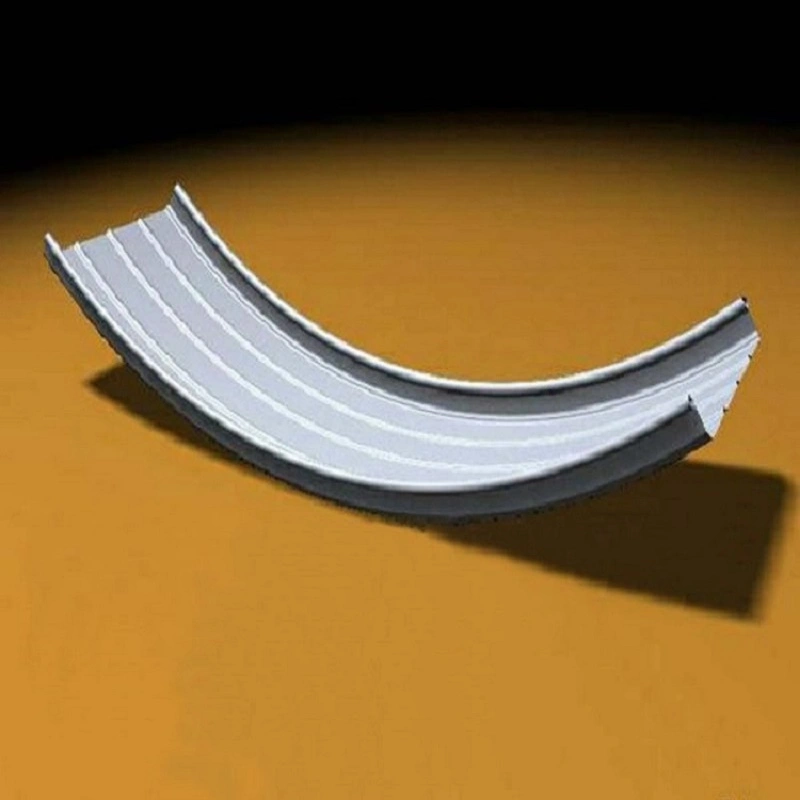

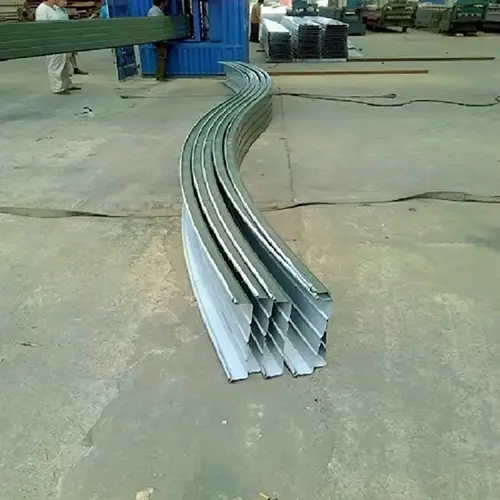

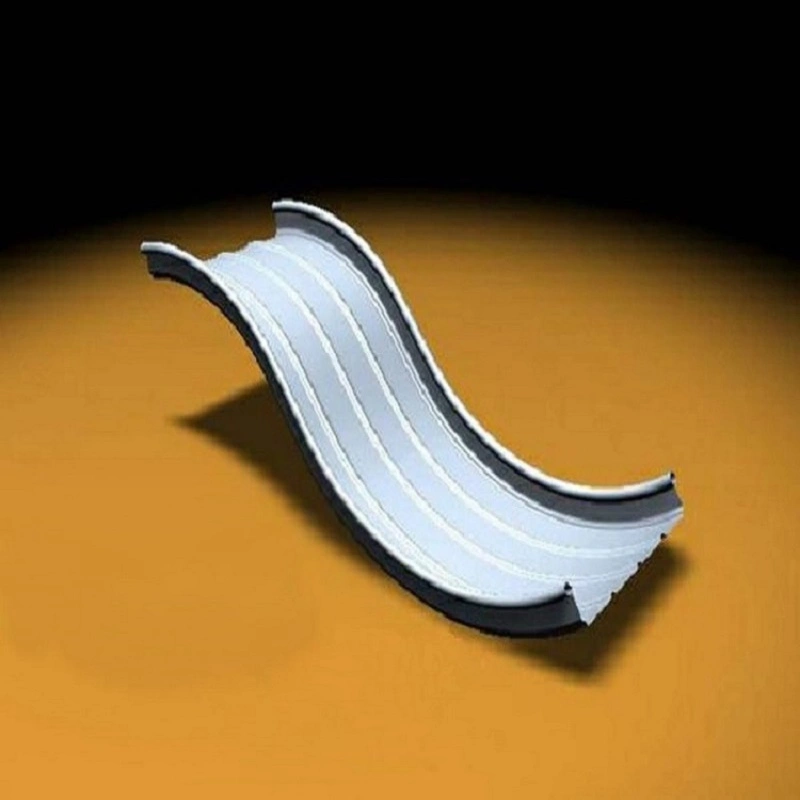

Az Al-Mg-Mn íves tetőfedő panel egy speciális profilozott panel, amelyet nagy sebességű, precíziós hengeralakító berendezéssel gyártanak. Az aljzat összetétele 1,0–1,5% mangánt és 0,8–1,3% magnéziumot tartalmaz, a maradékot alumínium alkotja. A szabványos állóvarratú Al-Mg-Mn panelek származékaként az íves panel speciális alakítási folyamaton megy keresztül, hogy a lapos lapokat íves formákká alakítsák. Ez támogatja a modern építészeti terveket, például az íves, íves és gömb alakú tetőformákat.

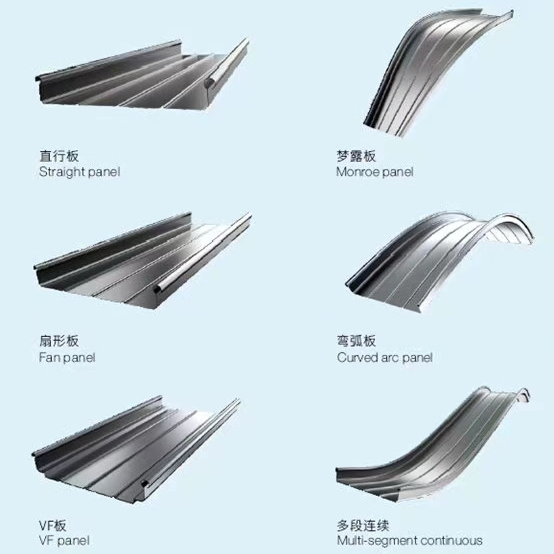

Az elérhető profilok között olyan modellek találhatók, mint az YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 és YX28-205-820. A legyező alakú és kúpos panelek testreszabhatók a konkrét projektkövetelményeknek megfelelően.
Ezeket a paneleket széles körben használják nagy középületek nem szabványos tetőfedő rendszereiben, beleértve a repülőtéri terminálokat, stadionokat, valamint konferencia- és kiállítási központokat. A termék felületét előhengerlési eljárással kezelik, és PVDF fluorkarbon bevonattal is kapható, amely ötvözi az építészeti esztétikát a tartóssággal.
Az alumínium-magnézium-mangán ötvözet az erő és a rugalmasság egyensúlyát kínálja, így alkalmas összetett tetőformák, például 3D-s íves, gömb alakú és legyező alakú felületek kialakítására. A speciális hajlítási és legyező alakú panelgyártási technológiák révén ezek az íves panelek sokféle tervezési követelménynek megfelelnek, miközben megőrzik a vízálló teljesítményt.

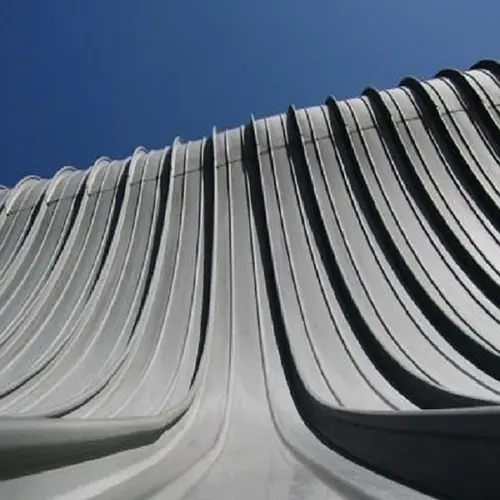

A termék különféle építészeti formákra alkalmazható, beleértve a pozitív vagy negatív görbületű tetőket, íves tetőket, egy- és kétlejtős tetőket, összekapcsolt tetőszerkezeteket, ferde tetőket és íves tetőket.
A fujiani zhangzhoui gabonaraktár raktárak közötti lombkoronaprojektje alumínium-magnézium-mangán bevonatú, íves hullámos tetőrendszert használt. The structure spans 18 meters with a length of 108 meters, covering a total area of nearly 2,000 square meters.
A tetőn YT6118 típusú alumínium-magnézium-mangán hullámlemezek találhatók, 1,2 mm vastagsággal. Az ív magassága 4,085 méter, az emelkedés-fesztávolság aránya 0,23. A telepítés hat napon belül befejeződött. A paneleket úgy állították elő, hogy három kisebb egységet egyetlen alapegységgé varrtak, majd ezt felemelték és a beágyazott acél alkatrészekhez rögzítették. Az egységeket vízzáró varratozási módszerrel kötötték össze.
Az alumínium sűrűsége körülbelül 2,73 g/cm³, ami körülbelül egyharmada az acélénak. Az alumínium-magnézium-mangán panelek folyáshatára legalább 190 MPa, szakítószilárdsága 240-285 MPa, nyúlása pedig legalább 3%. A szerkezeti integritás megőrzése mellett ezek az íves panelek csökkentik a tetőfedő rendszer holtterét.
A Zhangzhou Grain Depot projektben a tervezés 0,3 kN/m² egyenletes eloszlású élőterhelést és 0,40 kN/m² tervezési szélnyomást vett figyelembe 10 éves visszatérési időszak alapján.
Az alumínium-magnézium-mangán ötvözet hordozója eredendően rozsdaálló tulajdonságokkal rendelkezik. A természetesen kialakult felületi oxidréteg megakadályozza az oxidációt és a korróziót, miközben ellenáll a savaknak és lúgoknak. A bevont panelek zord környezetben öngyógyuló védőfóliát képezhetnek, így alkalmasak nedves éghajlatra. A tervezési élettartam több mint 50 év, a bevonat garanciája 15-20 év.
A következő paraméterek a szabványos gyártáson és a vonatkozó szabványokon alapulnak. Testreszabás elérhető, hogy megfeleljen a konkrét projektkövetelményeknek.
| Teljesítménymutató | Paraméter/specifikáció | Megjegyzések / Szabványos alap |
|---|---|---|
| Aljzatminőség | AA3004 (AlMg1Mn1) | Mn 1,0%–1,5%, Mg 0,8%–1,3%, maradék alumínium |
| Közös vastagság | 0,7 mm – 1,2 mm | |
| Közös profilok | YX65-300/330/400/430/500, YX28-205-820 | A legyező alakú, kúpos és ívelt panelek testreszabhatók |
| Sűrűség | 2,73 g/cm³ | kb. 1/3-a az acélénak |
| Szakítószilárdság | 240-285 MPa | AA3004 H36/H46 temperamentum |
| Hozamerő | ≥190 MPa | |
| Megnyúlás | ≥3% | |
| Tervezési élettartam | >50 év | |
| Anyagszabvány referencia | GB/T 3880 sorozat alumíniumötvözet lemezekhez | Erősítse meg konkrét terméktanúsítvánnyal |
1. Rugalmas formázás összetett tervekhez.A panelek szabálytalan formájúak, például legyező alakú, kúpos, domború és konkáv íves, valamint gömb alakú panelekké alakíthatók. Ez támogatja a modern építészet személyre szabott tervezési követelményeit ívelt felületekre és íves tetőkre.
2. Könnyű, nagy szakítószilárdságú.A panelek sűrűsége körülbelül egyharmada az acélénak és szakítószilárdsága 240 MPa feletti, így a panelek megfelelnek a nagy fesztávolságú tetőfedések követelményeinek, beleértve a 18 métert meghaladó fesztávot is.
3. Korrózióállóság és hosszú élettartam.Az ötvözet természetesen védő oxidréteget képez. A rendszert 50 év feletti élettartamra tervezték, 15-20 év bevonati garanciával.

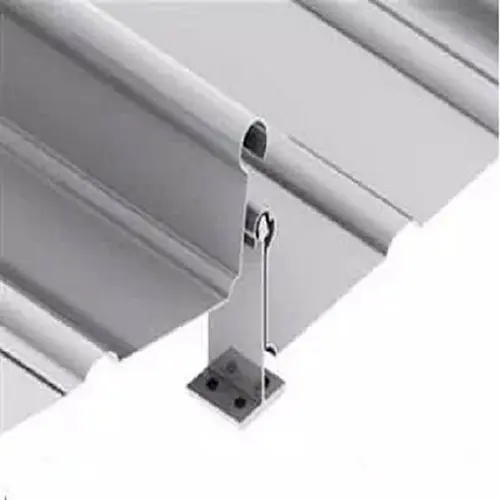

4. Megbízható vízszigetelés moduláris reteszeléssel.A moduláris reteszelő varrat csatlakozási folyamat biztosítja a panelek szoros csatlakozását, valamint megbízható vízelvezetési és vízszigetelési teljesítményt.
5. Újrahasznosítható anyag.Az alumíniumötvözet anyaga teljesen újrahasznosítható, ami támogatja a zöld építési célkitűzéseket.
Íves vagy gömb alakú tetőkhöz:A tervezés korai szakaszában működjön együtt a gyártóval, hogy ellenőrizze a kiválasztott profil és vastagság elérhető görbületi sugarát. A legyező alakú és kúpos panelek pontos műhelyrajzokat igényelnek.
Hosszú fesztávú alkalmazásokhoz:Ellenőrizze a panel fesztávolságát a szükséges terhelésekkel szemben. A Zhangzhou Grain Depot projekt 1,2 mm vastag paneleket használt 18 méteres fesztávon, de minden projektet a helyi szél- és hóterhelés alapján kell kiszámítani.
Tengerparti vagy magas páratartalmú környezetekhez:Válassza a PVDF fluorkarbon bevonatot a jobb időjárásállóság érdekében. Győződjön meg arról, hogy az aljzat minősége és a bevonatrendszer kompatibilis a várható expozíciós feltételekkel.
A telepítés során:A paneleket jellemzően a gyárban előre gyártják egységekre, és a helyükre emelik. A vízzáró illesztések biztosításához használja a megadott varratmódot. Kövesse a gyártó kezelési, emelési és rögzítési útmutatásait, hogy elkerülje a felület sérülését.
1.Ívelt, gömb alakú és szabálytalan alakú tetőfedő rendszerek nagy középületekhez, például stadionokhoz és kiállítási központokhoz.
2.Összetett alakú tető- és homlokzati rendszerek repülőtéri terminálokhoz és nagysebességű vasútállomásokhoz.
3.Nagy fesztávú íves tetőszerkezetek, például raktárépületek és mezőgazdasági üvegházak.
4.Tetőfedő rendszerek nevezetes épületekhez, egyedi építészeti tervezési követelményekkel.
A szabványos álló varratpanelek jellemzően egyenesek, és lapos vagy enyhén lejtős tetőkre szerelik fel. Az íves panelek további formázáson esnek át, hogy domború, konkáv vagy gömb alakú tetőgeometriát követő íves profilokat hozzanak létre. Mindkét rendszer hasonló reteszelő varrat technológiát használ, de az íves paneleket kifejezetten nem szabványos tetőformákhoz tervezték.
A minimális görbületi sugár a panel profiljától, az anyagvastagságtól és az ötvözet hőmérsékletétől függ. Ezt a tervezési szakaszban meg kell erősíteni a gyártóval. A tetőgeometriai rajzok korai elkészítése segíthet meghatározni, hogy a kiválasztott panel képes-e elérni a kívánt görbületet a szerkezeti teljesítmény csökkenése nélkül.
Igen. Az alumínium-magnézium-mangán ötvözet természetes korrózióállósággal rendelkezik, a PVDF fluor-karbon bevonat pedig tovább javítja az időjárásállóságot. Ez alkalmassá teszi a paneleket tengerparti és magas páratartalmú környezetben való használatra. A tervezett élettartam normál körülmények között több mint 50 év.

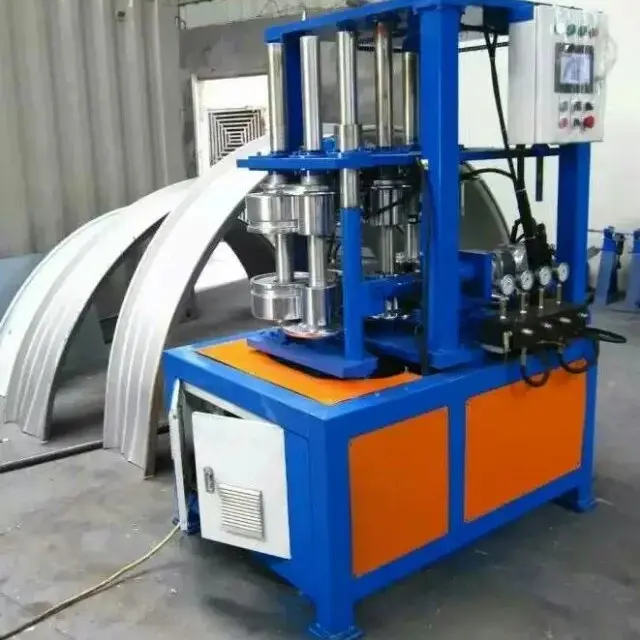

A legyező alakú és kúpos panelek gyártása speciális formázóberendezésekkel és egyedi szerszámokkal történik. Általában a tetőgeometriából származó műhelyrajzok alapján készülnek. Minden panel egyedileg van kialakítva, hogy megfeleljen az ívelt felületen elfoglalt helyének, biztosítva a megfelelő illeszkedést és a vízzáró varratokat.
Kérjük, adja meg a tetőgeometriai rajzokat (beleértve a görbületi sugarat), a panel profilját, vastagságát, a bevonat típusát, mennyiségét és a projekt helyét. Ha legyező alakú vagy kúpos panelekre van szükség, mellékelje a részletes elrendezési rajzokat. Ez segít csapatunknak pontos árajánlat és gyártási terv elkészítésében.
A Tianjin SENBO Building Materials Technology Co., Ltd. Al-Mg-Mn íves tetőfedő paneleket, állóvarratú tetőfedő paneleket, színes bevonatú acél ejtőcsöveket és egyéb fémburkoló termékeket gyárt. Gyártási bázisunk a kínai Tianjin állambeli Jinghai Gazdaságfejlesztési Zónában található, automatizált gyártósorokkal és négylépcsős minőségellenőrzési folyamattal. A gyárunkról, a tanúsítványokról, a tesztelési képességekről és a projektreferenciákról további információért látogasson el oldalunkraRólunkoldal illlépjen kapcsolatba mérnöki csapatunkkal.
