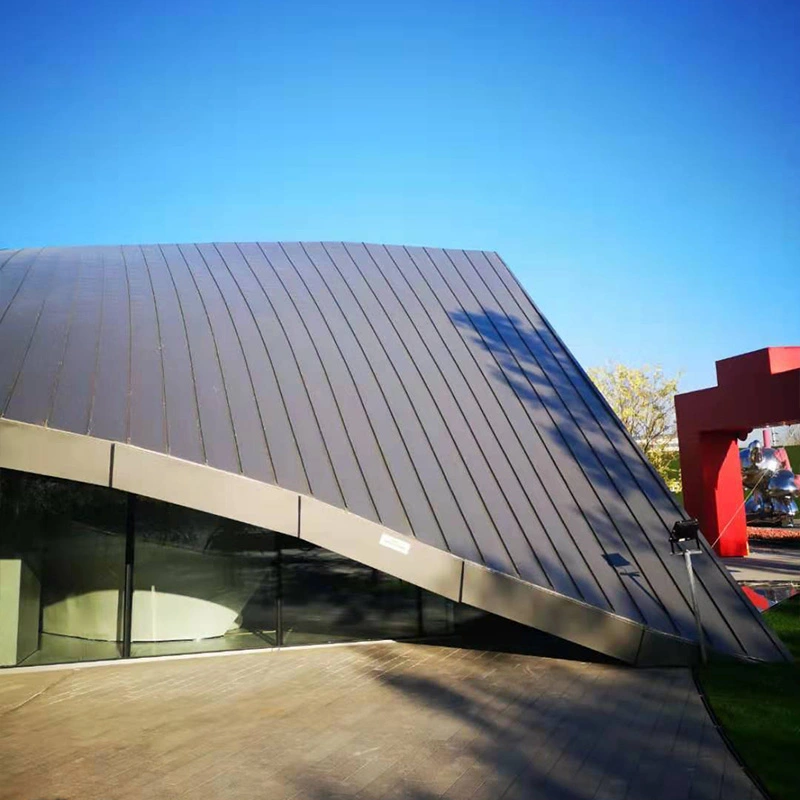

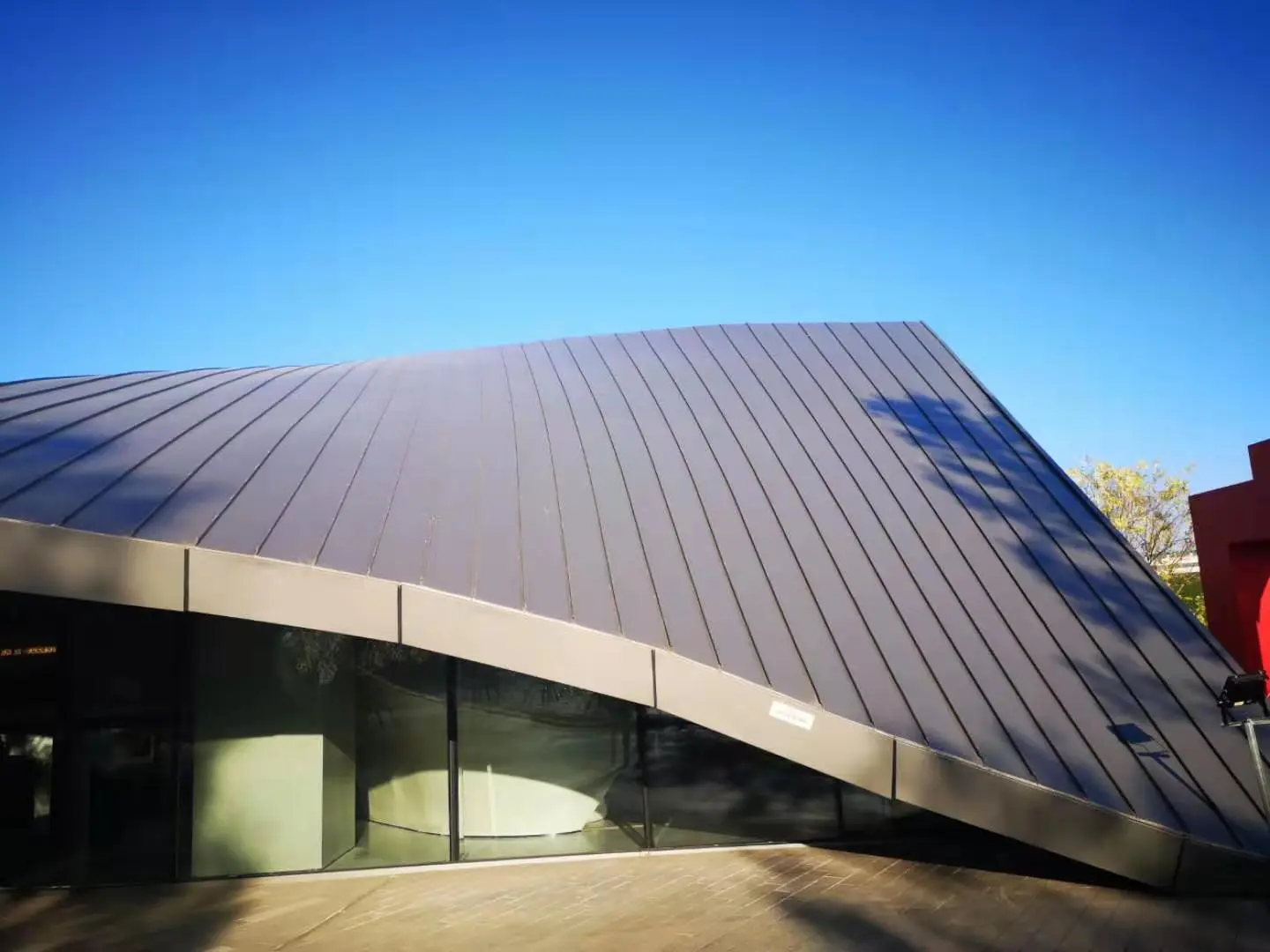

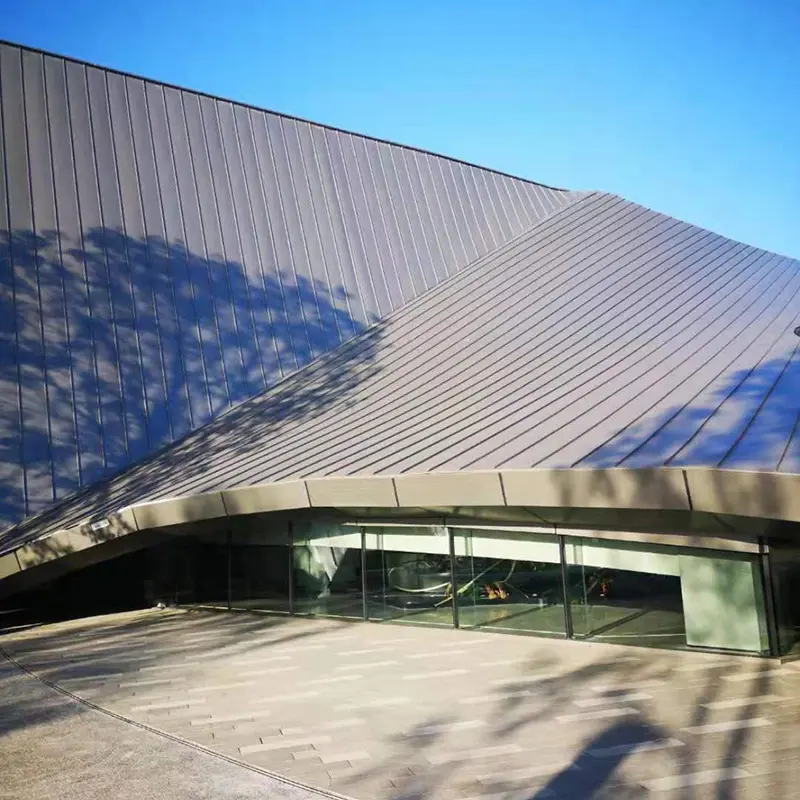

Fém tetőfedő dekoratív panelek

A fém tetőfedő dekorációs panelek alkotják a fém tetőrendszer külső vizuális rétegét, a vízszigetelő rétegtől külön beépítve. A vízszigetelést az alatta lévő szerkezeti tetőpanel kezeli, míg a dekoratív panel kifejezi az építészeti formát, és olyan másodlagos előnyöket biztosít, mint az árnyékolás, az akusztika javítása és a vízszigetelő membrán védelme. A SENBO anyagtanúsítványokkal és méretellenőrzési jegyzőkönyvekkel látja el ezeket a paneleket, a projektcsapat pedig technikai támogatást nyújt a panelek elrendezéséhez és a telepítés sorrendjéhez.

Anyagválasztás

A dekorációs panel anyagának kiválasztása a kívánt formától, súlytól és időjárásállóságtól függ. A következő lehetőségeket gyakran használják:

• Alumíniumötvözet egyrétegű panelek:Általában 2,0–3,0 mm vastag PVDF bevonattal. Széles színválasztékot, összetett formákhoz jó alakíthatóságot és kis súlyt kínálnak.
• Al-Mg-Mn ötvözetű profilozott lemezek:AA3004 vagy AA3003 minőség, 240 MPa és 285 MPa közötti szakítószilárdsággal és 2,73 g/cm³ sűrűséggel, ami körülbelül egyharmada az acélénak. Több mint 50 éves működésre tervezték, és alkalmas ívelt tetőkre.
• Alumínium méhsejt-kompozit panelek:0,8–1,0 mm-es alumínium előlapok alumínium méhsejt maghoz ragasztva. A magcella oldalhossza nem haladja meg a 9,53 mm-t és a falvastagság legalább 0,07 mm. Ezek a panelek jobb síkságot és merevséget biztosítanak, mint az azonos tömegű tömör lemezek.
• Színezett acél panelek:Használjon nagy teljesítményű Al-Zn bevonatot PVDF fedőbevonattal. Alkalmas dekoratív tetőfedésre nagy középületeken, ahol az acél aljzatot részesítik előnyben.

Felületkezelés

Építészeti alumínium panelekhez PVDF fluorkarbon bevonat javasolt. A gyantatartalomnak legalább 70%-nak kell lennie, és a bevonat vastagságának meg kell felelnie az YS/T 429.2 szabványnak. A PVDF erős ellenállást biztosít az ultraibolya fénnyel szemben, és több mint 20 évig megtartja a színstabilitást minimális fakulással vagy krétával.

Rendszer felépítése

A dekoratív réteget jellemzően a vízszigetelés fölé helyezik el, így kétrétegű fémtetőt hoznak létre. Az Új Kínai Nemzetközi Kiállítási Központ II. ütemének bejárati tetőterében az összeszerelés alulról felfelé a következő volt: 0,8 mm-es Al-Zn profillemez, vízzáró rétegként álló varrással, vízzáró membrán, hőszigetelés, dekoratív keretrendszer és dekor panel felület. Ez az elválasztás függetleníti a vízszigetelést az esztétikai rétegtől.

Specifikáció összefoglalása

Projekt Pályázati adatok

Repülőtéri terminál tető

Egy jelentős nemzetközi repülőtér 5-ös terminál bővítéséhez 267 000 m²-es fémtetőt használtak a fő terminálon, a csarnokokon és a beszállóhidakon. A díszpanelek 0,8 mm vastag, nagy szilárdságú profilozott acéllemezek voltak, nagy tartalmú Al-Zn bevonattal, amely négy-hatszor nagyobb korrózióállóságot biztosít, mint a hagyományos horganyzott acél. A PVDF felület -40°C és 150°C között stabil maradt, így hosszú távú UV védelmet biztosít. A projekt a 2024-es Építészeti Vízszigetelő Ipari Tudományos és Technológiai Díjakon a fémburkolati rendszerek tervezéséért arany díjat kapott.

Kiállítási Központ dekoratív alumínium rendszer

A pekingi Új Kína Nemzetközi Kiállítási Központ II. fázisa körülbelül 280 000 m² fémtetőt fed le. A regisztrációs csarnok tetején 3 mm vastag, PVDF bevonatú alumínium paneleket használtak dekoratív rétegként, alumíniumötvözet négyzetcső kerettel. A díszítőréteg alatt a tetőn 0,8 mm-es Al-Zn profilozott acél vízszigetelő réteg, álló varratokkal, két réteg kőzetgyapot szigetelés, összesen 140 mm 160 kg/m³ sűrűség mellett, TPO membrán és perforált profilozott acél hangelnyelő réteg kapott helyet. A dekorációs panelek a vízszigeteléstől függetlenül kerültek beépítésre, így a kívánt vizuális hatást a vízzáróság veszélyeztetése nélkül érik el.

Komplex geometriájú tető egy kiállítási központban

A Xuzhou Huaihai Nemzetközi Kiállítási Központ lépcsőzetes emelkedésekkel és egymást keresztező szintekkel díszített panelrendszert használt. A felső párkányon 3 mm vastag alumínium, az alsó párkányon 4 mm vastag alumínium kompozit paneleket használtak. A projektcsapat a Rhino és a Grasshopper segítségével végzett parametrikus modellezést a görbület elemzéséhez és a négy nem egysíkú csúcsú panelek lapos formákká történő optimalizálásához. A dekoratív tetőt moduláris beépítéssel szerelték össze, és a teljes épületburok átment a műszaki ellenőrzésen a tartósság, a vízszigetelés, a hőteljesítmény és a szerkezeti integritás tekintetében.

Duplán ívelt méhsejt paneltető

A Zhongguancun Forum állandó helyszínének fő helyszíne szabálytalan, kettős ívű alumínium méhsejt-panelrendszert használt 6000 m² tetőterületen. Több mint 1000 egyedi panelspecifikáció került elrendezésre réteges konfigurációkban. A tartószerkezet legyező alakú sugárzó keretet használt, több irányban állítható konzolokkal, amelyek lehetővé teszik a ±15°-os síkbeli elforgatást és a szögbeállítást 75° és 105° között. A gyárban két-három méhsejtszerkezetű panelt egyetlen vázegységre szereltek össze, majd komplett modulként telepítették a helyszínen. Ez az előregyártott megközelítés közel egyharmadával csökkentette az építési ütemtervet a hagyományos módszerekhez képest.

Tervezési jellemzők

• Forma rugalmasság:A panelek lehetnek laposak, íveltek, kúposak vagy kettős ívűek. A paraméteres modellezés segít az összetett geometriák megépíthető panelekké alakításában.
• Hosszú távú színstabilitás:A PVDF bevonatok ellenállnak az UV-fakulásnak és a krétásodásnak, így több mint 20 évig megőrzik megjelenésüket.
• Könnyű súly:Az alumínium és a méhsejtszerkezetű panelek csökkentik a szerkezeti terhelést a tömör acél vagy beton burkolatokhoz képest.
• Független vízszigetelés:A dekoratív réteg nem hatol át a vízszigetelésen, ami csökkenti a szivárgás kockázatát a rögzítési pontokon.
• Hatékony telepítés:Az egységes méhsejtszerkezetű panelek csökkentik a helyszíni munkát, és javítják az igazítást összetett felületeken.

Tipikus alkalmazások

• Dekoratív tetőrétegek repülőtéri terminálokhoz és nagysebességű vasútállomásokhoz.
• Nagy fesztávú középületek, például kiállítási központok, stadionok és színházak.
• Nevezetes épületek egyedi vagy szabálytalan tetőformákkal.
• Kereskedelmi komplexumok, csúcskategóriás szállodák és villák, amelyek jellegzetes tető megjelenést igényelnek.

Telepítési megjegyzések

• A dekorációs panelek elhelyezése előtt ellenőrizze a tartóváz beállítását.
• Használjon puha hevederekkel ellátott emelőberendezést, hogy elkerülje a kész felület megkarcolását.
• Kövesse a gyártó utasításait a rácsatolható vagy egyesített rendszerekre vonatkozóan a megfelelő kapcsolódás biztosítása érdekében.
• Hajlított panelek esetén ellenőrizze a panel tájolását és a tartókonzol beállítását a végső rögzítés előtt.
• Az illesztések és élek tömítése az építészeti részleteknek megfelelően, különösen ott, ahol a panelek szegélyekkel vagy áttörésekkel találkoznak.

GYIK

Mi a különbség a dekoratív panelek és a vízszigetelő réteg között?

A vízszigetelő réteg egy összefüggő fémlemez vagy membrán, amely megakadályozza a víz bejutását. A dekoratív panel fölötte helyezkedik el, és nem kell vízzárónak lennie. Ez az elválasztás azt jelenti, hogy a dekoratív réteg perforálható, ívelhető vagy panelezhető anélkül, hogy ez befolyásolná a tető időjárásállóságát.

Melyik paneltípus a legjobb íves tetőhöz?

Az Al-Mg-Mn ötvözetű profillemezek hengerrel alakíthatók ívelt formákká, és gyakran használják sima, egyíves tetőkhöz. Kettős ívű vagy szabad formájú felületekhez az alumínium méhsejt panelek alkalmasabbak, mert a síkság megőrzése mellett összetett, nem sík alakú formákká alakíthatók.

Hogyan tartható fenn a színkonzisztencia egy nagy tetőn?

Az azonos felülethez tartozó összes panelnek ugyanabból a tekercsből kell származnia, ha lehetséges. Ha több tétel elkerülhetetlen, a színkülönbséget egy meghatározott ΔE értékre kell szabályozni. Az ugyanabból a festékrendszerből származó PVDF bevonatok általában egyenletes színt és fényt mutatnak.

Használhatók-e dekorációs panelek felújítási projektekben?

Igen, dekoratív fémpanelek helyezhetők a meglévő tetőre a megjelenés megváltoztatása vagy a hőteljesítmény javítása érdekében, feltéve, hogy a meglévő szerkezet elbírja a többletsúlyt. A folytatás előtt szerkezeti felmérésre van szükség.

Minőségellenőrzés és dokumentáció

A beszállítóknak anyagtanúsítványokat kell benyújtaniuk az alumíniumötvözet vagy acél hordozóhoz, a bevonat vastagságáról szóló jelentéseket és a méretellenőrzési jegyzőkönyveket. Összetett geometriák esetén a gyártási rajzokat és a panelek ütemezését a gyártás előtt át kell tekinteni. A helyszíni átvételi ellenőrzéseknek meg kell erősíteniük a panel méreteit, felületi minőségét és szállítási sérülésmentességét.

Kiválasztási szempontok

• A tervezési fázis elején erősítse meg a gyártóval az építészeti geometriai és panelméret-korlátokat.
• Válassza ki a bevonat típusát az épület UV-sugárzása és a kívánt élettartam alapján.
• Tengerparti vagy ipari telephelyeken ellenőrizze, hogy a fémbevonat és festékrendszer megfelelő-e a korróziós kategóriában.
• Tervezze meg a tartókeretet és a konzol beállítási tartományát a panel tűréseinek és a hőmozgásnak megfelelően.
• Vegye figyelembe a karbantartási hozzáférési útvonalat a díszítőfelület ellenőrzéséhez és tisztításához.
