SENBO építőanyagokállóvarratú tetőfedő paneleket szállít a fém tetőrendszerek termékpalettájának részeként. Ezeket a paneleket fémtekercsekből hengerelve magas bordás profillá alakítják, és a szomszédos panelek függőleges éleinek összekapcsolásával kapcsolják össze. Széles körben használják nagy fesztávú középületekben és ipari létesítményekben, ahol hosszú távú vízszigetelés és szélállóság szükséges.

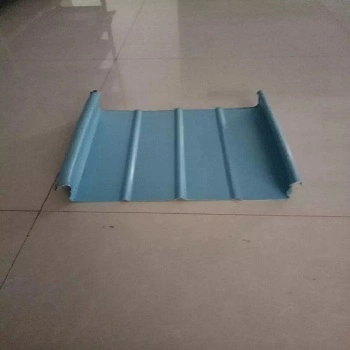

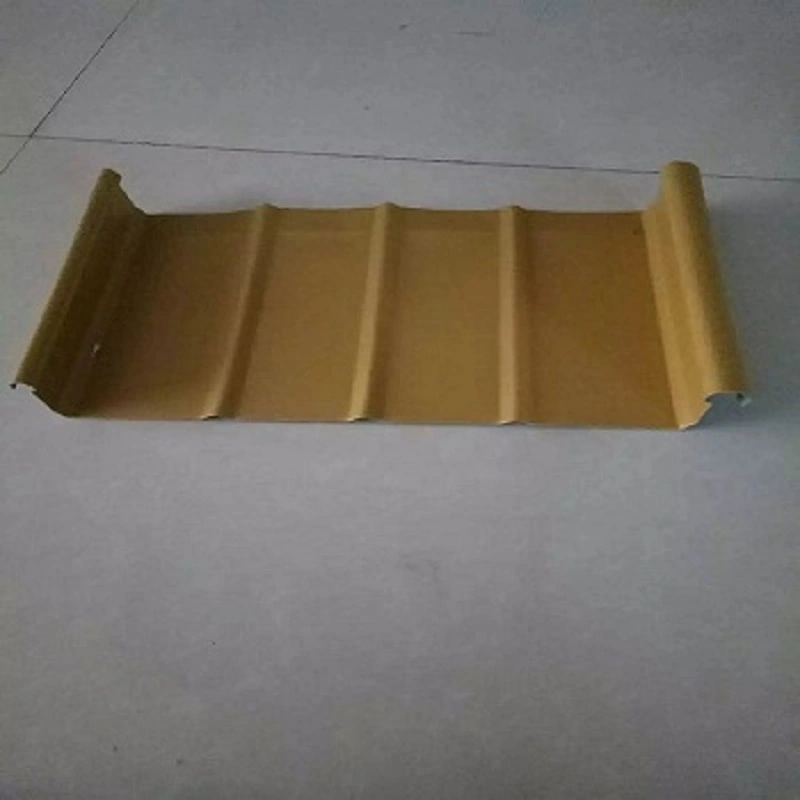

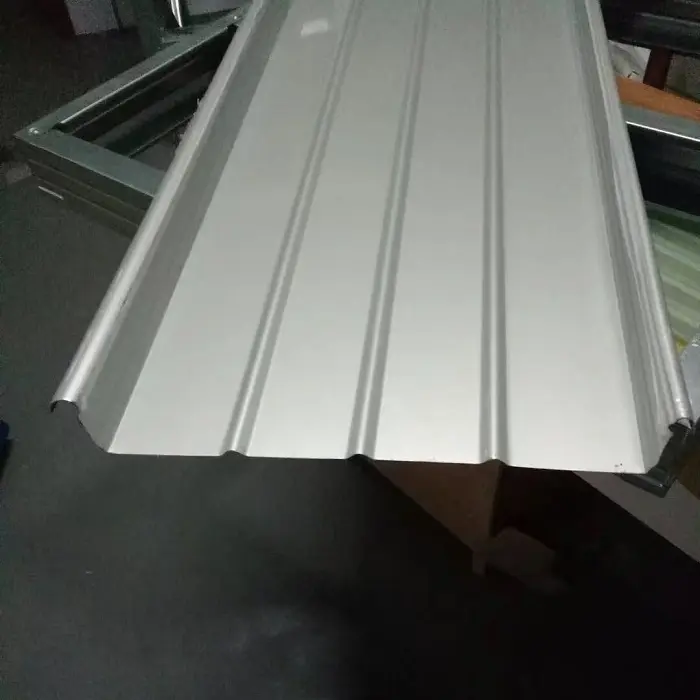

Az állóvarratú tetőfedő panel egy profilozott fém alkatrész, amelyet nagy bordás keresztmetszetű fémtekercsekkel alakítanak ki. Integrált tetőszerkezetet alkot a szomszédos panelek függőleges éleinek reteszelésével és reteszelésével.
Ellentétben a szabványos profilozott acéllemezekkel, amelyeket áthatoló csavarokkal közvetlenül a szelemenhez rögzítenek, az állóvarrat-rendszer speciálisan kialakított alumíniumötvözet kapcsok segítségével köti össze a paneleket a szelemenekkel. Ezek a klipek a szelemenekhez vannak rögzítve. A paneleket rápattintják a kapcsokra, majd egy varratógép összereteszeli a szomszédos panelek függőleges széleit egyetlen zárral vagy egy 360°-os kettős zárral. Ez csúsztatható kapcsolatot hoz létre a panelek és a kapcsok között, valamint szoros egymásra tömítést hoz létre maguk között a panelek között.
Az alapanyag kiválasztása a működési környezettől és a tartóssági követelményektől függ:
Alumínium-magnézium-mangán ötvözet lemezek (AA3004/3003 osztály):Jellemzően 0,7–1,2 mm vastag, legalább 190 MPa folyáshatárral, 240–285 MPa szakítószilárdsággal, 2,73 g/cm³ sűrűséggel. Ez körülbelül egyharmada az acél sűrűségének. A tervezési élettartam több mint 50 év.
Alucink (alumínium-cink bevonatú) acéllemezek:A szabványos horganyzott acélhoz képest 3-5-szörös korrózióállóságot biztosít.
Rozsdamentes acél lemezek:Alkalmas nagyméretű, nagy szélállóságot igénylő tengerparti középületekhez.
A gyakori panelprofilok közé tartozik az YX65-300, YX65-330, YX65-400 és YX65-430. Az YX65-300 profil 65 mm-es bordamagassággal és 300 mm-es effektív fedőszélességgel rendelkezik. A paneleknek ideális esetben folytonosnak kell lenniük a lejtés irányában, illesztések vagy csavarkötések nélkül. A profilozott panelek hossza általában nem haladhatja meg a 25 m-t, és deformáció-ellenőrző pontokat kell beépíteni.

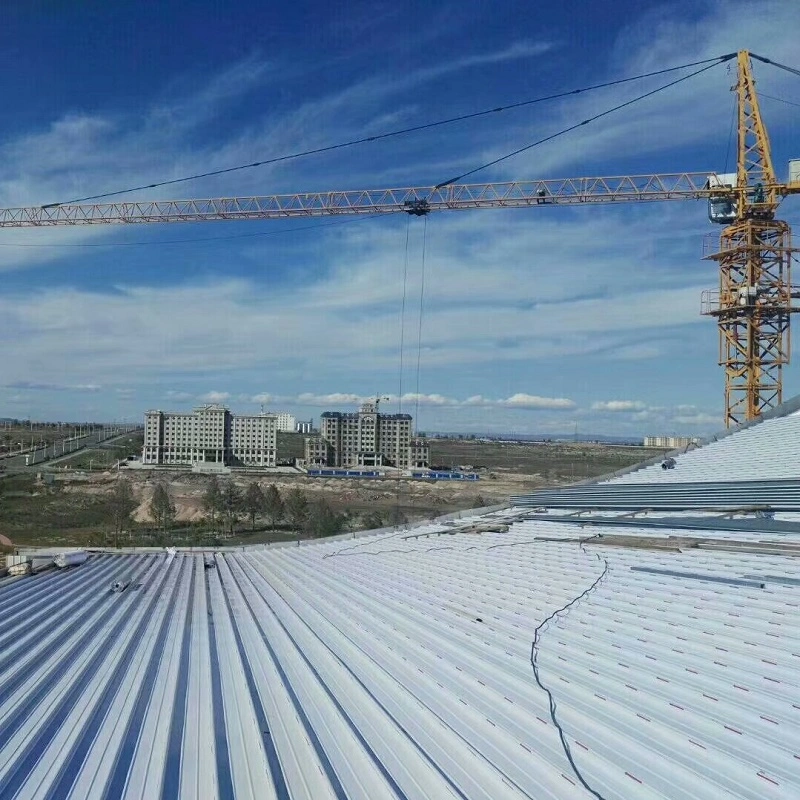

A komplett álló varratos tetőfedő rendszer általában többrétegű kompozit szerkezetet alkalmaz. Például az "Ablak Dél-Taihu jövőjébe" kiállítóterem projekt egy tetőszerkezetet használ, amely egy alaplemezből (profilozott acélból), kőzetgyapot szigetelőlemezből és egy álló varratú tetőpanelből áll. Ez magában foglalja a szerkezeti alátámasztást, a hőszigetelést és a vízszigetelési funkciókat. Hasonlóan, a Yaoxue Ice and Snow World sípálya projekt alumínium-magnézium-mangán állóvarratú tetőrendszert alkalmaz integrált hőszigetelő rendszerrel kombinálva.
A szélállóság kritikus teljesítménymutató a part menti régiókban és a nagyszabású középületi projektekben álló tetőfedő rendszereknél. A Nanchang Changbei repülőtér 2-es termináljának fémtetőjének helyreállítási és megerősítési projektjének részeként a HXY-400 álló varratú fém tetőfedő panel szisztematikus tesztelésen esett át teljes körű szélemelési próbák révén.
Az eredmények azt mutatták, hogy a merevítőkapcsok használata 4,18-szorosára növelte a szélemelő teherbíró képességét a kapcsok nélküli panelekhez képest. Az olyan tényezők, mint a szelementávolság, a szelemencsatlakozók nyíróképessége és maguknak a szelemenek hajlítószilárdsága közvetlenül befolyásolták a szélfelhajtó képességet. Változó szelementávolságú fémtetőkön végzett kutatások közvetlen összefüggést mutattak ki az állóvarratrendszer törésterhelése és a szelementávolság között. A kísérleti eredmények igazodtak a numerikus szimulációkban megfigyelt trendekhez, alapot adva a végső szélterhelés tervezéséhez és kivitelezéséhez.
Az állóvarratú tetőfedő rendszer megfelel a légtömörségre, vízzáróságra és szélállóságra vonatkozó követelményeknek a fémpaneleken belüli teljes hosszúságú előre befecskendezett tömítőanyag és a 360°-os varratzár használatával. A panelek egy folytonos egységet alkotnak a lejtő mentén, illesztések és szabadon látható csavarkötések nélkül, ami csökkenti a hagyományos szabadon rögzített tetőfedéssel járó szivárgási kockázatokat, mint például a rögzítőfuratok korróziója és a tömítőanyag leromlása.
Ragasztókezelésre van szükség minden olyan csomópontnál, ahol a tetőfedő panelek találkoznak a homlokzati falakkal vagy a tetőn átnyúló szerkezetekkel. Az átlapolt illesztéseknél tömítőanyagokat alkalmaznak. Szilikon tömítőanyaggal biztonságos ragasztás szükséges az alapperem és a panel közötti átfedésnél, míg a felső perem és a panel, valamint az élszegély és a panel között hab tömítőcsíkokat kell használni.
A fémanyagok hőtágulása és összehúzódása jelentős hőmérséklet-ingadozások hatására eredendő fizikai jelenség. Az állóvarratú tetőpanelek és rögzített támaszaik közötti csúszó kapcsolat lehetővé teszi, hogy a panelek szabadon táguljanak és összehúzódjanak a lejtőn a hőmérséklet-ingadozások hatására, ezáltal alkalmazkodva a hőterheléshez.
Míg a profilozott panelek hossza ideális esetben nem haladhatja meg a 25 métert, megfelelő alakváltozás-ellenőrző pontokat kell kialakítani, amelyek a tágulás és összehúzódás irányát vezérlik. Ez megakadályozza a panel kihajlását vagy leválását a tartócsatlakozókról. Ez a jellemző lehetővé teszi akár 35 méteres vagy annál hosszabb egyedi panelek használatát is, csökkentve a keresztirányú átfedések számát.
A FLEX-LOK 400 állóvarratú tetőpanelrendszert a Xiamen Kongresszusi és Kiállítási Központ III. fázisú projektjének nagy fesztávú (99 és 72 m) íves fémtetőjéhez használták. A rendszer nagy szilárdságú horganyzott szelemenekből, álló varratú tetőpanelekből és szerkezeti padlóburkolatból áll. Bebizonyosodott, hogy ellenáll a széllökésnek és a korróziónak, valamint víz- és hőszigetelő teljesítményt nyújt.

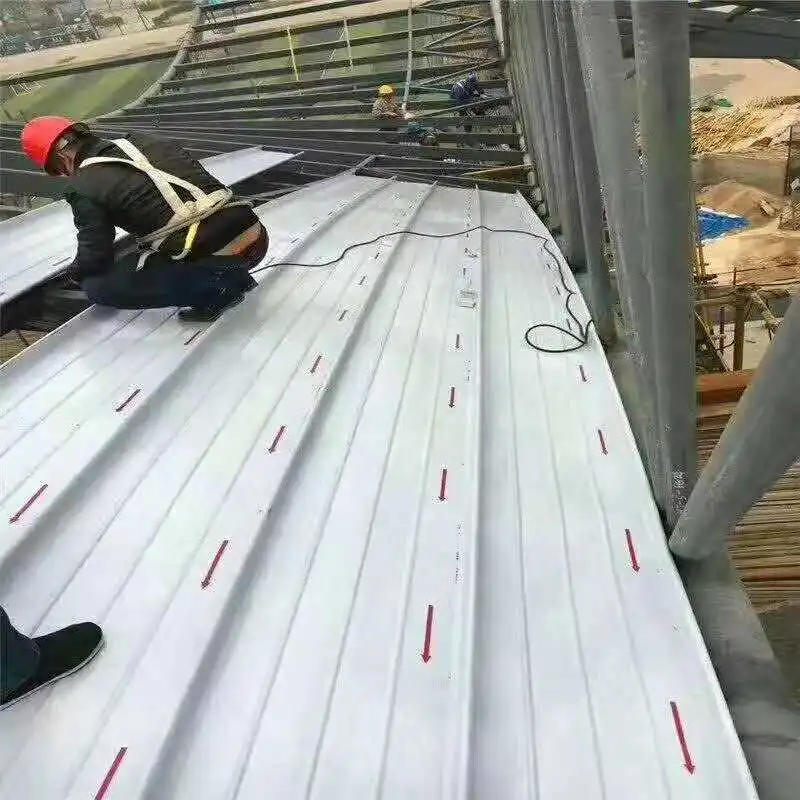

Az építkezés során a tetőlemezeket a helyszínen hengerelték, az elemeket az uralkodó széltől ellentétes irányban szerelték be. A részletes illesztések beépítésére szigorú pozicionálási követelmények vonatkoztak. Hasonlóképpen, az állóvarratú alumínium-magnézium-mangán tetőfedő rendszert sikeresen alkalmazták a dél-tajhui "Ablak a jövőbe" kiállítási csarnok komplex ívelt acélszerkezetén.
Az állóvarratú tetőpanelek építését és beépítését szabványrendszer támogatja. A JGJ 255-2012 műszaki specifikáció (Napfényes tetők és fémtetők műszaki specifikációja) szerint a beépítési minőség tekintetében egyértelműen meghatározott megengedett eltérések vannak: 5-7 mm eltérés a folytonos hosszirányú alkatrészek illeszkedésében (35 méteres küszöb mellett) és +20/-méteres tetőhajlás (+30 mm-es tetőtérben) küszöb).
A nemzeti szabvány atlasz 24CJ113-1 (Architectural Details for Metal Panels (I. rész): 360°-os varrattal ellátott állóvarratú fémtetőfedő rendszer) részletes kiviteli rajzokat ad minden csatlakozási ponthoz, a panelek illesztésétől az ereszcsatornákig, napvilágító sávokig, szellőzőkig és villámvédő vezetékekig.
A következő paraméterek a szabványgyártáson és a vonatkozó nemzeti szabványokon alapulnak. Testreszabás elérhető, hogy megfeleljen a konkrét projektkövetelményeknek.
| Teljesítménymutató | Paraméter/specifikáció | Standard / Megjegyzések |
|---|---|---|
| Alkalmazandó szabványok | GB 50345, JGJ 255-2012 | Tetőfedéstechnikai Műszaki Szabályzat; Műszaki előírások nappali és fémtetőkhöz |
| Tervezési referencia | 24CJ113-1 | Konstrukciós részletek 360°-ban varratott, állóvarratú fém tetőfedő rendszerekhez |
| Alapanyag | Al-Mg-Mn ötvözet (AA3004/3003) / Al-Zn bevonatú acél / Rozsdamentes acél | A működési környezet alapján van kiválasztva |
| Al-Mg-Mn Vastagság | 0,7-1,2 mm | 0,9 mm általában használt |
| Al-Mg-Mn hozamerősség | ≥190 MPa | Tensile strength: 240–285 MPa |
| Tipikus profil | YX65-300/330/400/430 | Borda magasság: 65 mm |
| Panel hosszkorlátja | ≤25 m (ajánlott) | Deformációvezető vezérlőpontok szükségesek |
| Ereszcsatorna kör hossza | ≥150 mm (≥200 mm, ha nincs ereszcsatorna) | A JGJ 255-2012 követelményei szerint |
| Villogó magasság | ≥250 mm (minimális kódkövetelmény) | GB 50693-2011 |
| Szélfelhajtó ellenállás | A klipekkel történő megerősítés 4,18-szorosára növeli a kapacitást | A Changbei repülőtéren végzett teljes körű teszteléssel ellenőrizték |
1. Szerkezeti vízszigetelés rögzítőfuratok nélkül.Csavarok nem hatolnak át a panel felületén. A 360°-ban varratott reteszelő csatlakozás folyamatos előfecskendezett tömítőanyaggal kombinálva csökkenti a rögzítőfuratokkal kapcsolatos szivárgási kockázatokat.
2. Ellenőrizhető és állítható szélellenállás.A teljes körű szélemelési tesztek megerősítik, hogy a merevítőkapcsok 4,18-szorosára növelik a teherbíró képességet. Az olyan tényezők, mint a szelementávolság és a csatlakozó teherbírása közvetlenül befolyásolják a tető szélellenállási teljesítményét.
3. Adaptív hőtágulás és -összehúzódás.A csúszó kapcsok lehetővé teszik a panelek szabad kitágulását és összehúzódását a lejtő mentén. A deformációt vezető vezérlőpontok biztosítják a mozgást a kívánt irányba, megakadályozva a panel kihajlását vagy leválását.
4. Változatos anyaglehetőségek.Alumínium-magnézium-mangán ötvözet (élettartam több mint 50 év), Al-Zn bevonatú acél és rozsdamentes acél áll rendelkezésre, hogy megfeleljenek a különböző korrozív környezeteknek és projektkövetelményeknek.
5. Átfogó szabványtámogatás.A tervezést, a szerkezeti részletezést és a telepítés elfogadását a GB 50345, a JGJ 255-2012 és a 24CJ113-1 nemzeti szabvány atlasza támogatja.
Szélálló kialakításhoz:A szelementávolság és a csipesz típusa jelentősen befolyásolja a szélfelhajtó képességet. A kiválasztott konfiguráció ellenőrzéséhez teljes körű tesztelést vagy műszaki számításokat kell alkalmazni. Erősítő kapcsokra lehet szükség erős szélben.
For long-panel applications:Ha a panel hossza meghaladja a 25 m-t, a hőmozgás irányításához adjon hozzá deformáció-ellenőrző pontokat. Győződjön meg arról, hogy a csúszó klip részlete lehetővé teszi a várt mozgási tartományt kötés nélkül.
Korrozív környezetekhez:Válassza ki az alapanyagot az expozíciós feltételeknek megfelelően. Az Al-Mg-Mn ötvözet és a rozsdamentes acél alkalmas tengerparti vagy ipari környezetben. Ellenőrizze a bevonat helyi környezeti tényezőkkel való kompatibilitását.

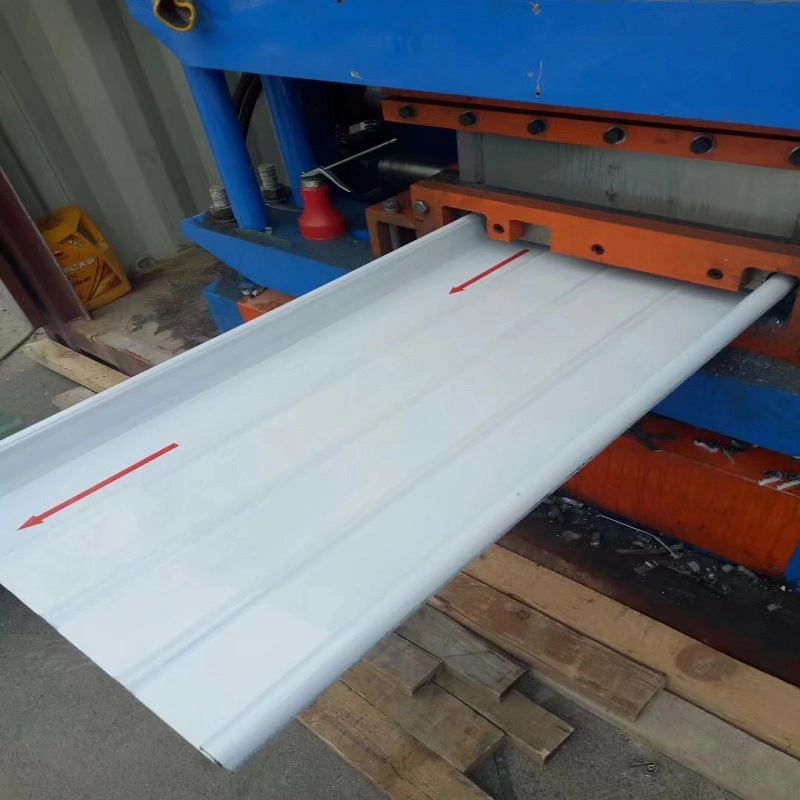

A telepítés során:A paneleket jellemzően hengerléssel alakítják ki a helyszínen vagy gyárban. Győződjön meg arról, hogy a varratozási folyamat kalibrált berendezéssel történik. A paneleket lehetőség szerint az uralkodó széltől elzárva szerelje fel. A varratozás előtt ellenőrizze, hogy minden borítás és tömítőanyag megfelelően van-e felhelyezve.
1.Fém tetőfedő rendszerek nagy közlekedési csomópontokhoz, például repülőtéri terminálokhoz és nagysebességű vasútállomásokhoz.
2.Fém tetőfedés nagy fesztávú középületekhez, beleértve a stadionokat, kiállítási központokat és színházakat.
3.Tetőfedés nagy fesztávú ívelt vagy összetett alakú acélszerkezetekhez, hajlítási és hajlítási lehetőségekkel.
4.Tengerparti, tájfunnak kitett területeken magas szélállósági minősítést igénylő épületek, szükség esetén kapcsos megerősítést alkalmazva.
A hagyományos profilozott lemezeket csavarokkal rögzítik a panel felületén, így olyan behatolási pontokat hoznak létre, amelyek idővel szivárgási utakká válhatnak. Az álló varratpanelek rejtett kapcsokat és mechanikusan varratott illesztést használnak, így nincsenek szabad rögzítőelemek. Ez csökkenti a víz bejutásának kockázatát, és lehetővé teszi a hőmozgást egy csúszó csatlakozáson keresztül.
Tengerparti vagy erősen korróziós környezetekben általában alumínium-magnézium-mangán ötvözet vagy rozsdamentes acél javasolt. Az Al-Mg-Mn ötvözet jó korrózióállóságot és hosszú élettartamot biztosít, míg a rozsdamentes acél nagyobb szilárdságot biztosít a szélálló kivitelekhez. Az Al-Zn bevonatú acél kevésbé agresszív körülmények között is használható.
A panelek a szerkezethez kapcsokkal vannak rögzítve, amelyek lehetővé teszik a panel hosszában történő mozgást. Ez azt jelenti, hogy a panelek kitágulhatnak és összehúzódhatnak anélkül, hogy a rögzítőelemekre feszültséget rónának vagy olajbetonozást okoznának. Deformáció-ellenőrző pontokra lehet szükség a hosszú paneleken, hogy irányítsák a mozgást és megakadályozzák a kihajlást.

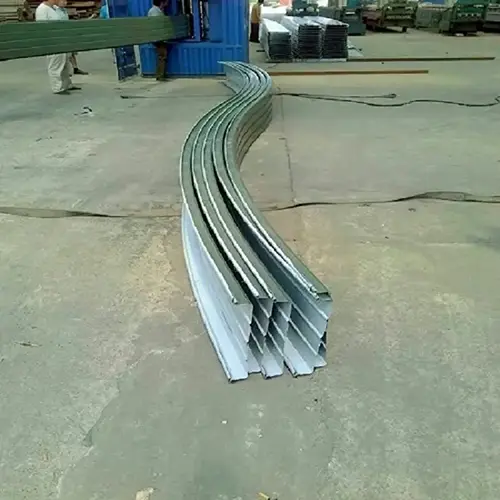

Igen. A panelek hengerelhetők, majd ívelhetők, hogy követjék a domború vagy homorú tetőformákat. Az olyan projektek, mint a Xiamen Kongresszusi és Kiállítási Központ, álló varratrendszereket alkalmaztak nagy fesztávú ívelt tetőkhöz. A fajlagos hajlítási képesség a profiltól és az anyagvastagságtól függ.
A JGJ 255-2012 beépítési tűréseket biztosít, beleértve az 5-7 mm-es eltérést a folytonos hosszirányú alkatrészeknél és a +20/+30 mm-es eltérést a tető lejtésére. A 24CJ113-1 nemzeti szabvány atlasz részletes csatlakozási rajzokat tartalmaz. A víztömörséget általában szemrevételezéssel, és ahol szükséges, tömlő- vagy tóteszttel igazolják.
